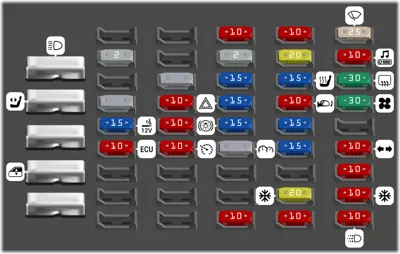

Bloque de fusibles del tablero de instrumentos

N°	A	Descripción
1		Faros delanteros
2		Asiento eléctrico, soporte lumbar eléctrico
3		Vacío
4		Ventanillas eléctricas
5		Vacío
6		Vacío
7	2A	Iluminación del volante
8		Vacío
9		Sistema de seguridad R PASS-Key III
10	15A	Encendedor de cigarrillos, ALDL, toma de corriente de la consola de piso
11	10A	Módulo de control electrónico
12		Vacío
13		Vacío
14		Vacío
15		Vacío
16		Vacío
17		Amplificador Bose
18	10A	Energía de accesorios retenida
19	10A	Módulo Mall -- Luces interiores
20	10A	Control de crucero
21		Vacío
22		Vacío
23		Vacío
24	10A	Módulo Mall -- Programa
25	2A	Control del volante
26	15A	Módulo Mall -- Seguros eléctricos
27	15A	Luces intermitentes de advertencia
28	15A	Luz de freno
29		Campana/Módulo Mall, tablero de instrumentos, computadora de viaje, pantalla de visualización frontal, control de bloqueo de cambio de transeje automático
30		Vacío
31		Vacío
32	10A	Encendido de caída de potencia
33	10A	Módulo Mall
34	20A	Quemacocos
35	15A	Asientos calefaccionados, soporte lumbar eléctrico
36	10A	Espejos eléctricos
37	15A	Sistema OnStar R
38	15A	Sistema de sujeción inflable suplementario (Bolsa de aire)
39		Vacío
40	20A	Control del soplador, aire acondicionado
41	10A	Solenoide de ventilación del cartucho
42	25A	Limpiaparabrisas
43	10A	Radio
44	30A	Desempañador trasero
45	30A	Soplador de aire acondicionado -- Alto
46		Vacío
47	10A	Señal de giro
48	10A	Control de bloqueo de cambio de transeje automático
49	10A	Desempañador trasero, aire acondicionado, centro de información del conductor, luces de conducción diurna, asientos calefaccionados
50	10A	Luces de conducción diurna

N°	A	Descripción
-		Diodo del embrague de aire acondicionado
1	30A	Ventilador de enfriamiento 2
2		Repuesto
3	60A	Faros
4	60A	Batería principal 2
5	40A	Encendido principal 1
6	30A	Ventilador de enfriamiento 1
7	60A	Batería principal 1
8	60A	Encendido principal 2
9		Ventilador de enfriamiento
10		Ventilador de enfriamiento 2
11		Encendido principal
12		Ventilador de enfriamiento 1
13		Embrague de aire acondicionado
14		Bomba de combustible
15		Repuesto
16		Bocina
17		Lámpara antiniebla
18	10A	Inyecciones de combustible
19		Repuesto
20		Repuesto
21	15A	Flujo de masa de aire (MAF), sensores calefaccionados, purga del cartucho, solenoide de refuerzo
22		Repuesto
23		Repuesto
24		Repuesto
25	15A	Módulo de encendido
26		Repuesto
27	10A	Apertura del maletero, luces de reversa
28	10A	Embrague de aire acondicionado, encendido de ABS
29	10A	Entrada remota sin llave, antirrobo, computadora de viaje, módulo HVAC, LED de seguridad
30	10A	Sensor del alternador
31	10A	Embrague del convertidor de par (TCC)
32	15A	Bomba de combustible
33	10A	Módulo de control electrónico/Módulo de control del tren motriz
34		Repuesto
35	10A	Lámparas antiniebla
36	15A	Bocina
37	20A	Módulo de campana/Mall, luces traseras, luces de estacionamiento, luces de marcador lateral, luces atenuables
38		Fusible de repuesto
39		Bomba de aire
40		Extractor de mini fusibles
