Centro de Fusibles y Relés Bajo el Capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo del Embrague del Aire Acondicionado | ||
| 1 | 30A | Ventiladores de Refrigerante | |
| 3 | 60A | Disyuntores: Soplador Alto de Controles de Confort Delanteros, y Fusibles de Faros (Tablero de Instrumentos): Luces de Emergencia y Luces de Freno, PASS-Key | |
| 4 | 60A | Disyuntor: Asiento Eléctrico y Puerta Deslizante Eléctrica. Fusibles (Tablero de Instrumentos): Control Electrónico de Nivel y Desempañador Trasero, Remolque, Luces Antiniebla | |
| 5 | 30A | Interruptor de Encendido a Fusibles (Tablero de Instrumentos): Encendido ABS/TCS, Control de Crucero, DRL (Luces Diurnas), PRNDL Electrónico, Encendido 1, AWD (Tracción Total), PSD (Puerta Deslizante Eléctrica), Air Bag, Señal de Giro y Módulo de Control del Tren Motriz [Relé PRINCIPAL IGN (Bloque de Fusibles Bajo el Capó: Embrague de aire acondicionado, Encendido Electrónico, Encendido 1-U/H, INJ, TCC)] | |
| 6 | 30A | Ventiladores de Refrigerante | |
| 7 | 60A | Fusibles (Tablero de Instrumentos): Batería del Módulo ABS, Encendedor de Cigarrillos, Luces de Cortesía, Toma de Corriente Delantera, Seguros Eléctricos, Espejos Eléctricos y Toma de Corriente Trasera Derecha, OnStar, RAP | |
| 8 | 60A | Interruptor de Encendido a Fusibles (T/I): Programa del Módulo de Control de la Carrocería, Soplador Bajo/Medio de Controles de Confort Delanteros, Limpiaparabrisas/Lavaparabrisas Delantero, HVAC/DRL, MALL/Radio/DIC, Ventilación de Cuarto Eléctrica, HVAC Trasero, Limpiaparabrisas/Lavaparabrisas Trasero. Accesorio SWC y Disyuntor de Ventana Eléctrica, RAP | |
| 9 | Ventilador Derecho 1, Ventilador Izquierdo 2 | ||
| 10 | Ventilador Izquierdo 2 | ||
| 11 | Fusibles: Embrague de A/C, Encendido 1-U/H, Encendido Electrónico, TCC, Inyectores | ||
| 12 | Ventilador Derecho 1, Ventilador Izquierdo 2 | ||
| 13 | Embrague de A/C | ||
| 14 | Bomba de Combustible | ||
| 16 | Bocina | ||
| 17 | Luz Antiniebla Izquierda, Luz Antiniebla Derecha, Indicador de Luz Antiniebla | ||
| 18 | 10A | Inyectores de Combustible 1-6 | |
| 21 | 15A | Válvula de Purga del Depósito de Emisiones Evaporativas (EVAP), Sensores de Oxígeno Calefaccionados 1 y 2, Sensor de Flujo de Masa de Aire (MAF) | |
| 25 | 15A | Módulo de Control de Encendido (ICM) | |
| 27 | 10A | Interruptor de Rango del Transeje a Luces de Reversa | |
| 28 | 10A | Relé del Embrague del Aire Acondicionado al Aceite del Embrague del Compresor del Aire Acondicionado | |
| 29 | 10A | Pantalla de Información del Conductor, Control de Calefacción/Aire Acondicionado, Radio, Motor de Control del Actuador de Puerta Lateral Trasera (Izquierda y Derecha), Receptor de Bloqueo de Puerta de Control Remoto (RCDLR), Lámpara Indicadora de Seguridad y Sensor de Choque Antirrobo Activar Ventanas | |
| 30 | 10A | Generador | |
| 31 | 10A | Transeje Automático (Solenoides del Embrague del Convertidor de Par) Interruptor de Luz de Freno al Módulo de Control del Tren Motriz | |
| 32 | 15A | Relé de la Bomba de Combustible | |
| 33 | 10A | Módulo de Control del Tren Motriz | |
| 35 | 10A | Relé de la Luz Antiniebla | |
| 36 | 15A | Relé de la Bocina | |
| 37 | 20A | Módulo de Control de Luces de Circulación Diurna (DRL), Faros y Interruptor de Atenuación del Tablero de Instrumentos Relé Antirrobo a Faros | |
| 39 | 30A | AIRE | |
| 40 | Extractor de Mini Fusibles |

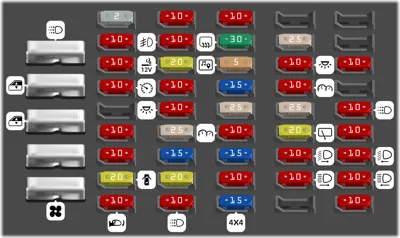

Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 2A | Interruptores de control de radio en el volante (Iluminación) | |
| 2 | 10A | Tablero de instrumentos a indicadores PRNDL | |
| 3 | 10A | Interruptor de espejo de control remoto eléctrico | |
| 4 | 10A | Módulo de control de crucero, interruptor e interruptor de liberación | |
| 6 | 10A | Módulo de control del tren motriz (PCM), arranque de encendido | |
| 7 | 10A | Sistema PASS-Key III | |
| 8 | 20A | Cerraduras de puertas eléctricas | |
| 9 | 10A | Espejos calefaccionados | |
| 10 | 10A | Luz trasera del lado del conductor (Solo exportación) | |
| 11 | 10A | Luces antiniebla (Solo exportación) | |
| 12 | 20A | Encendedor de cigarrillos, DIC, tomas de corriente auxiliares delanteras, enlace de datos | |
| 13 | 10A | Interruptor de señal de giro | |
| 14 | 10A | Luces interiores e interruptor multifunción (Interruptor de ventilación eléctrica), Nivel automático | |
| 15 | 25A | Motor e interruptor del limpiaparabrisas/lavaparabrisas | |
| 16 | 15A | Interruptor de peligro | |
| 17 | 20A | Carcasa del enchufe eléctrico accesorio trasero | |
| 18 | 10A | Módulo de control de luces de circulación diurna | |
| 19 | 10A | Luz trasera del lado del pasajero (Solo exportación) | |
| 20 | 30A | Relé desempañador de ventana trasera, espejos calefaccionados | |
| 21 | 5A | OnStar | |
| 22 | 15A | Módulo de control de sujeción inflable | |
| 23 | 25A | Control de calefacción y aire acondicionado | |
| 24 | 10A | Tablero de instrumentos, Módulo de control de la carrocería, Sensor y relé de control de nivel electrónico (ELC), Robo, Puerta entreabierta | |
| 25 | 15A | Interruptor de luz de freno | |
| 26 | 10A | Módulo/Módulo de control electrónico de frenos/Módulo de control electrónico de tracción de frenos (EBCM/EBTCM) | |
| 27 | 15A | Válvula solenoide de ventilación del depósito de emisiones evaporativas (EVAP), Tracción total (AWD) | |
| 29 | 25A | Compresor de aire ELC y sensor de altura ELC, Arnés de remolque | |
| 30 | 10A | Luz de cortesía | |
| 31 | 10A | BCM, Módulo controlador de la lámpara indicadora de control electrónico de frenos, Tablero de instrumentos, Módulo de control del actuador de la puerta lateral trasera, Ventanas traseras, Asistencia de estacionamiento trasera | |
| 32 | 25A | Control trasero de HVAC y aire acondicionado | |
| 33 | 20A | Motor del limpiaparabrisas trasero, Limpiaparabrisas/lavaparabrisas trasero e interruptor multifunción (Interruptor del limpiaparabrisas/lavaparabrisas trasero) | |
| 34 | 10A | Faro de luz baja del lado del pasajero (Solo exportación) | |
| 35 | 10A | Faro de luz alta del lado del pasajero (Solo exportación) | |
| 39 | 10A | Relé de alimentación de accesorios retenida (RAP) | |
| 41 | 10A | Actuador de entrada de aire, Pantalla DIC, Módulo de control DRL, Control de calefacción y aire acondicionado, Actuador de puerta de temperatura (Delantero) y Relé desempañador de ventana trasera | |
| 42 | 10A | Programación BCM | |
| 43 | 10A | Faro de luz baja del lado del conductor (Solo exportación) | |
| 44 | 10A | Faro de luz alta del lado del conductor (Solo exportación) | |
| 45 | 10A | Relé principal IGN y PCM, Módulo de control electrónico de frenos | |
| 46 | Módulo de control de luces de circulación diurna (DRL), Interruptor de atenuación de faros y tablero de instrumentos | ||
| 47 | Puerta corrediza eléctrica | ||
| 48 | Ventanas eléctricas delanteras | ||
| 49 | Asientos eléctricos de seis posiciones y motor actuador de puerta lateral trasera | ||
| 50 | Módulo de relé de alta velocidad del motor del ventilador |
