Bloque de Fusibles de la Consola del Piso

N°	A	Descripción
-		Vacío
-		Accesorios con Energía Retenida
-		Extractor de Fusibles
-		Sistema de Control de Clima
1	10A	Módulo de Control del Motor, Módulo de Control de Transmisión
2	2A	Dirección Asistida Eléctrica, Controles del Volante
3	10A	Sistema de Control de Clima, Módulo de Sensado Automático de Ocupante, Interruptor de Embrague, Relé de Arranque, Tablero de Instrumentos
4	10A	Sistema de Control de Clima, PassKey III+
5	10A	Módulo de Sensado y Diagnóstico
6	-	Vacío
7	10A	Limpiaparabrisas
8	10A	Luz de Freno
9	15A	Radio
10	-	Vacío
11	2A	Interruptor de Encendido, PassKey III+
12		Iluminación de Controles del Volante
13	-	Vacío
14	10A	Tablero de Instrumentos
15	10A	Luces Interiores
16		Repuesto
17		Repuesto
18		Repuesto
19	15A	Cerraduras de Puertas
20	15A	Repuesto
21	10A	Airbag
22	-	Vacío
23	20A	Amplificador
24	-	Vacío
25	-	Vacío
26	-	Vacío
27	-	Vacío
28	30A	Ventanas Eléctricas

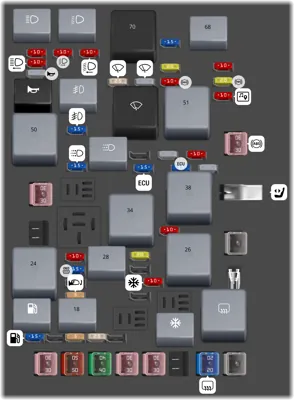

Bloque de Fusibles Bajo el Capó

N°	A	Descripción
1		Vacío (LE5), Ventilador de Enfriamiento (LNF)
2	20A	Desempañador de la Ventana Trasera
3	-	Vacío
4	30A	Módulo de Control de Carrocería 3
5	30A	Arranque
6	40A	Módulo de Control de Carrocería 2
7	50A	Módulo de Control de Carrocería
8	30A	Ventilador de Enfriamiento 2 (LE5), Vacío (LNF)
10	25A	Maletero
11	5A	Maletero
12	-	Vacío
13	15A	Bomba de Combustible
14		Relé del Desempañador Trasero
15		Relé del Embrague del Aire Acondicionado
16		Vacío
17		Vacío
18		Relé de Liberación del Maletero
19		Relé de la Bomba de Combustible
20	-	Vacío
21	5A	Espejos
22	10A	Aire Acondicionado
23	-	Vacío
24		Relé del Ventilador de Enfriamiento 2 (LE5), Vacío (LNF)
25		Herramienta para la extracción de los fusibles.
26		Relé del Tren Motriz
27	-	Vacío
28		Relé de Luces de Reversa [Transmisión Automática] Vacío [Transmisión Manual]
29	15A	Conector de Enlace de Datos
30	20A	Toma de Corriente
31	10A	Luces de Reversa [Transmisión Automática] Vacío [Transmisión Manual]
32		Vacío (LE5), Bomba de Vacío (LNF)
33	10A	Emisiones
34		Relé de Arranque
35		Vacío
36	-	Vacío
37		Asiento Eléctrico
38		Vacío (LE5), Relé de la Bomba de Vacío (LNF)
39		Vacío
40	30A	Ventilador de Enfriamiento 1 (LE5), Vacío (LNF)
41		Vacío (LE5), Turbo, Faseador de Levas (LNF)
42	15A	Módulo de Control del Motor
43	15A	Módulo de Control del Motor, Transmisión
44	30A	Sistema de Frenos Antibloqueo
45	10A	Inyectores, Bobinas de Encendido (LE5), Bobinas de Encendido (LNF)
46		Luces de Reversa [Transmisión Manual] Vacío [Transmisión Automática]
47	-	Vacío
48		Relé de Luces Diurnas
49	15A	Luces Diurnas
50		Relé del Ventilador de Enfriamiento 1 (LE5), Vacío (LNF)
51		Relé de Arranque en Marcha
52		Relé de Limpiaparabrisas Bajo, Alto
53	15A	Luces Antiniebla
54		Relé de Luces Antiniebla
55		Relé de la Bocina
56	10A	S Band, OnStar, Sistema de Entrada Remota Sin Llave
57	10A	Sistema de Frenos Antibloqueo
58		Diodo del Limpiaparabrisas
59	25A	Limpiaparabrisas
60		Bocina
61	20A	Sistema de Frenos Antibloqueo
62	20A	Encendido del Panel de Instrumentos
63	10A	Luz Alta del Lado del Conductor
64	10A	Ventilación del Canister
65	10A	Faro de Luz Baja del Lado del Conductor
66	10A	Faro de Luz Baja del Lado del Pasajero
67	10A	Faro de Luz Alta del Lado del Pasajero
68		Relé de Luces de Estacionamiento
69	15A	Luces de Estacionamiento
70		Relé de Encendido/Apagado del Limpiaparabrisas
71		Relé de Faro de Luz Baja
72		Relé de Faro de Luz Alta
