Bloque de Fusibles del Panel de Instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| 1 | 10A | Luces de Estacionamiento, Luces de Matrícula, Luces Traseras, Sistema de Inyección de Combustible Multipuerto/Sistema de Inyección de Combustible Multipuerto Secuencial, Luces del Panel de Instrumentos | |
| 2 | 7.5A | Iluminación del Interruptor | |
| 3 | 20A | Ventanas Eléctricas | |
| 4 | 20A | Ventanas Eléctricas | |
| 5 | 20A | Ventanas Eléctricas | |
| 6 | 20A | Techo Solar | |
| 7 | 15A | Encendedor de Cigarrillos, Toma de Corriente para Accesorios | |
| 8 | 7.5A | Espejos Retrovisores Exteriores, Sistema de Audio, Unidad de Control del Motor del Cuerpo Principal (ECU), Reloj, Bloqueo de Cambio de Transmisión de Freno | |
| 9 | 10A | Espejo Calefaccionado | |
| 10 | 15A | Toma de Corriente | |
| 11 | 7.5A | Sistema de Airbag, Sistema de Inyección de Combustible Multipuerto/Sistema de Inyección de Combustible Multipuerto Secuencial, Sistema de Clasificación de Ocupantes del Pasajero Delantero | |
| 12 | 7.5A | Indicadores y Medidores | |
| 13 | 10A | Sistema de Aire Acondicionado, Desempañador de la Ventana Trasera | |
| 14 | 25A | Limpiaparabrisas | |
| 15 | 15A | Limpiaparabrisas Trasero | |
| 16 | 15A | Lavaparabrisas | |
| 17 | 10A | ECU del Cuerpo Principal, Dirección Asistida Eléctrica, Ventiladores de Refrigeración Eléctricos, Bloqueo de Cambio de Transmisión de Freno, Sistema de Frenos Antibloqueo (ABS), Sistema de Inyección de Combustible Multipuerto/Sistema de Inyección de Combustible Multipuerto Secuencial, Sistema de Monitoreo de Presión de Neumáticos (TPMS), Sistema de Control de Estabilidad del Vehículo | |
| 18 | 10A | Luces de Reversa, Sistema de Carga, Desempañador de la Ventana Trasera | |
| 19 | 7.5A | Sistema de Diagnóstico a Bordo | |
| 20 | 10A | Luces de Freno, Luces de Freno Centrales de Montaje Alto (CHMSL), ABS, Sistema de Control de Estabilidad del Vehículo, Sistema de Inyección de Combustible Multipuerto/Sistema de Inyección de Combustible Multipuerto Secuencial, Bloqueo de Cambio de Transmisión de Freno | |
| 21 | 25A | Sistema de Bloqueo de Puertas Eléctrico | |
| 22 | 25A | Espejos Retrovisores Exteriores, Sistema de Audio, ECU del Cuerpo Principal, Reloj, Bloqueo de Cambio de Transmisión de Freno, Encendedor de Cigarrillos | |
| 23 | 7.5A | Sistema de Tracción Total | |
| 24 | 15A | Faros Antiniebla Delanteros | |
| 25 | 7.5A | Encendido, Espejos Retrovisores Exteriores, Sistema de Audio, ECU del Cuerpo Principal, Reloj, Bloqueo de Cambio de Transmisión de Freno, Encendedor de Cigarrillos | |
| 26 | 30A | Desempañador de la Ventana Trasera, Espejos Calefaccionados, Sistema de Inyección de Combustible Multipuerto/Sistema de Inyección de Combustible Multipuerto Secuencial | |
| 27 | 30A | Ventanas Eléctricas |

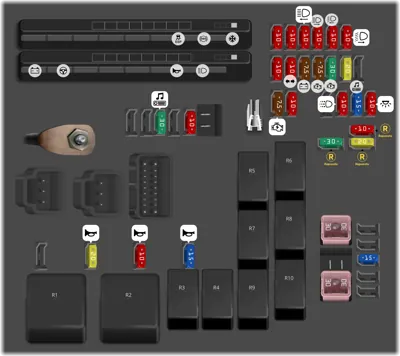

Bloque de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | No identificado | ||
| 2 | No identificado | ||
| 3 | No identificado | ||
| 4 | Ventiladores de refrigeración eléctricos | ||
| 5 | Ventiladores de refrigeración eléctricos | ||
| 6 | Sistema de frenos antibloqueo (ABS), Sistema de control de estabilidad del vehículo | ||
| 7 | ABS, Sistema de control de estabilidad del vehículo | ||
| 8 | Sistema de aire acondicionado | ||
| 9 | Sistema de carga | ||
| 10 | Dirección asistida eléctrica | ||
| 11 | No identificado | ||
| 12 | No identificado | ||
| 13 | No identificado | ||
| 14 | Sistema principal de control de emisiones, Bocina, Encendido 2 | ||
| 15 | Principal de faros | ||
| 16 | No identificado | ||
| 17 | 10A | Sistema de control de emisiones 2 | |
| 18 | 10A | Sistema de inyección de combustible multipuerto/ Sistema de inyección de combustible multipuerto secuencial | |
| 19 | 10A | Faro del lado del conductor | |
| 20 | 10A | Faro del lado del pasajero | |
| 21 | 10A | Faro de luz baja del lado del conductor, Faros antiniebla delanteros | |
| 22 | 10A | Faro de luz baja del lado del pasajero | |
| 23 | 10A | Sistema de inyección de combustible multipuerto/ Sistema de inyección de combustible multipuerto secuencial | |
| 24 | 10A | Luces direccionales, Luces de emergencia | |
| 25 | 7.5A | Sistema de carga | |
| 26 | 7.5A | Sistema de arranque, Sistema de inyección de combustible multipuerto/ Sistema de inyección de combustible multipuerto secuencial | |
| 27 | 30A | Sistema de arranque, Sistema de inyección de combustible multipuerto/ Sistema de inyección de combustible multipuerto secuencial | |
| 28 | 20A | Vacío | |
| 29 | No identificado | ||
| 30 | 7.5A | Sistema de arranque | |
| 31 | 10A | Sistema inmovilizador del motor | |
| 32 | No identificado | ||
| 33 | 10A | ECU principal de la carrocería, Indicadores, Luces de circulación diurna (DRL), Sistema de aire acondicionado, Control remoto inalámbrico, Sistema de disuasión de robo | |
| 34 | 15A | Sistema de audio | |
| 35 | 10A | Luces interiores, Luces personales, Reloj | |
| 36 | No identificado | ||
| 37 | No identificado | ||
| 38 | 30A | Sistema de audio | |
| 39 | No identificado | ||
| 40 | 10A | OnStar R | |
| 41 | No identificado | ||
| 42 | 10A | Repuesto | |
| 43 | 20A | Repuesto | |
| 44 | 30A | Repuesto | |
| 45 | 30A | Calefactor PTC 1 | |
| 46 | No identificado | ||
| 47 | 30A | Calefactor PTC 3 | |
| 48 | No identificado | ||
| 49 | No identificado | ||
| 50 | 15A | Inversor de aire acondicionado | |
| 51 | No identificado | ||
| 52 | No identificado | ||
| 53 | No identificado | ||
| 54 | 20A | Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, Bocina, Sistema de control de emisiones 1, Sistema de control de emisiones 2 | |
| 55 | 10A | Bocina | |
| 56 | 15A | Sistema de inyección de combustible multipuerto/ Sistema de inyección de combustible multipuerto secuencial, Bocina, Encendido, Medidor |
