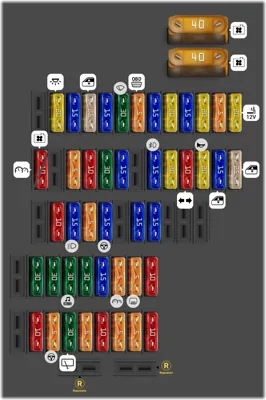

Caja de fusibles en el lado izquierdo del tablero
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de repuesto 1 | ||
| - | Fusible de repuesto 2 | ||
| 1 | 20A | [2003-2007]: Enchufe de la consola central, encendedor de cigarrillos | |
| 2 | 5A | Receptor de radio del calentador de estacionamiento | |
| 3 | 20A | Enchufe en el reposapiés del pasajero | |
| 4 | 15A | [2003-2007]: Calentador de estacionamiento | |
| 5 | 20A | Enchufes en el compartimento de equipaje | |
| 6 | 15A | Porsche Entry & Drive | |
| 7 | 5A | Diagnóstico, sensor de lluvia/luz, control de antena | |
| 8 | 30A | Limpiaparabrisas | |
| 9 | 15A | Unidad de control del sistema eléctrico del vehículo (bomba para el líquido limpiaparabrisas) | |
| 10 | 25A | [2003-2007]: Ventana eléctrica, trasera izquierda | |
| 11 | 15A | [2003-2007]: Sistema de cierre centralizado | |
| 12 | 20A | [2003-2007]: Luz interior, unidad de control del sistema eléctrico del vehículo | |
| 14 | 25A | [2003-2007]: Ventana eléctrica, delantera izquierda | |
| 15 | 15A | Luz trasera, derecha; sistema de cierre centralizado, ventanas eléctricas, espejos | |
| 16 | 20A | Claxon, unidad de control del sistema eléctrico del vehículo | |
| 17 | 10A | [2003-2007]: Señal de giro, luz lateral, izquierda; unidad de control del sistema eléctrico del vehículo | |
| 18 | 20A | [2003-2007]: Sistema de lavado de faros | |
| 19 | 15A | [2003-2007]: Luces antiniebla, unidad de control del sistema eléctrico del vehículo | |
| 21 | 15A | [2003-2007]: Luz de giro, unidad de control del sistema eléctrico del vehículo | |
| 22 | 30A | Bloqueo del diferencial trasero, caja de transferencia, tapa trasera automática | |
| 23 | 10A | [2003-2007]: Bloqueo del diferencial trasero, barras estabilizadoras desacoplables | |
| 24 | 5A | Sistema de monitoreo de presión de neumáticos | |
| 26 | 10A | Gestión de estabilidad Porsche, desactivación del airbag del pasajero, interruptor del pedal de freno, tablero de instrumentos, unidad de control del motor, unidad de control del airbag, módulo de la columna de dirección | |
| 26 | 10A | Unidad de control del motor: gestión del motor, ventiladores del radiador, airbag, interruptor del embrague, tablero de instrumentos | |
| 30 | 15A | Faros montados en el techo para todoterreno | |
| 31 | 15A | Faros montados en el techo para todoterreno | |
| 33 | 15A | Calefacción del volante, módulo de la columna de dirección | |
| 34 | 5A | Monitoreo del compartimento de pasajeros, calefacción de asientos, sensor de inclinación | |
| 35 | 15A | [2003-2007]: Luz baja, luz alta | |
| 36 | 10A | [2003-2007]: Unidad de control del sistema eléctrico del vehículo | |
| 38 | 10A | Luces de freno | |
| 39 | 5A | Activación de relé, luneta trasera calefaccionada, calefacción de asientos | |
| 40 | 5A | Tablero de instrumentos, diagnóstico | |
| 41 | 15A | Unidad de control Kessy: bloqueo de la columna de dirección, bloqueo de encendido, Porsche Entry & Drive, interruptor del embrague | |
| 42 | 30A | Techo corredizo/elevable o sistema de techo Panorama | |
| 43 | 30A | Subwoofer | |
| 44 | 30A | Ajuste eléctrico del asiento, izquierdo; ajuste eléctrico de la columna de dirección | |
| 45 | 30A | Ajuste eléctrico del asiento, izquierdo; calefacción de asientos, trasero | |
| 47 | 10A | [2003-2007]: Bloqueo del diferencial trasero | |
| 48 | 5A | Reloj del calentador de estacionamiento | |
| 49 | 5A | Servotronic, barras estabilizadoras desacoplables | |
| 50 | 10A | [2003-2007]: Ventilación del tubo de calefacción | |
| 51 | 5A | Sensor de calidad del aire, enchufe de diagnóstico, freno de estacionamiento | |
| 52 | 30A | [2003-2007]: Limpiaparabrisas trasero | |
| 53 | 5A | Unidad de control de la luneta trasera calefaccionada, monitoreo del compartimento de pasajeros, interruptor de luz, módulo de la columna de dirección | |
| 54 | 10A | Ajuste del haz de los faros | |
| 56 | 40A | Ventilador, sistema de aire acondicionado delantero | |
| 57 | 40A | [2003-2007]: Ventilador, sistema de aire acondicionado trasero |

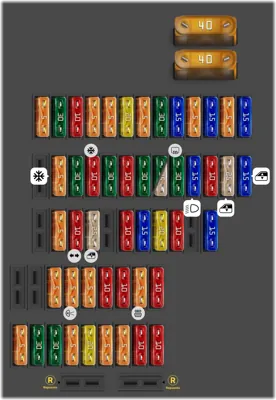

Caja de fusibles en el lado derecho del tablero
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de repuesto 1 | ||
| - | Fusible de repuesto 2 | ||
| 1 | 15A | Acoplamiento de remolque | |
| 2 | 5A | Asistente de estacionamiento | |
| 3 | 15A | Acoplamiento de remolque | |
| 4 | 5A | [2003-2007]: Unidad de control de teléfono/telemática | |
| 5 | 15A | Acoplamiento de remolque | |
| 6 | 30A | Gestión de Estabilidad Porsche (PSM) | |
| 7 | 5A | Caja de transferencia (bloqueo del diferencial central), preparación para teléfono | |
| 8 | 20A | [2003-2007]: Luz alta adicional, unidad de control del sistema eléctrico del vehículo | |
| 9 | 5A | [2003-2007]: Cambiador de CD, navegación por DVD | |
| 10 | 5A | Sintonizador de TV, receptor satelital [2003-2007] | |
| 11 | 10A | Radio o Sistema de Comunicación Porsche (PCM) | |
| 12 | 30A | Amplificador para paquete de sonido y Bose | |
| 13 | 5A | Calefacción de asientos | |
| 14 | 15A | Luz trasera, izquierda; sistema de cierre centralizado, ventanas eléctricas, espejos | |
| 15 | 25A | [2003-2007]: Ventana eléctrica, trasera derecha | |
| 16 | 10A | Luz de protección de la tapa trasera, luz del compartimiento de equipaje, luz de protección de la puerta Luces de protección traseras | |
| 17 | 15A | [2003-2007]: Luz baja, derecha; luz alta, derecha | |
| 18 | 30A | Luneta trasera calefaccionada | |
| 19 | 30A | [2003-2007]: Refuerzo de freno, accesorio de remolque | |
| 19 | 25A | [2003-2007]: Refuerzo de freno, accesorio de remolque | |
| 20 | 30A | Ajuste de altura del asiento eléctrico | |
| 21 | 10A | Relé de liberación de rueda de repuesto (carga), bocina para sistema de alarma | |
| 22 | 30A | [2003-2007]: Ajuste eléctrico del asiento, delantero derecho; calefacción del asiento, delantero derecho | |
| 23 | 10A | Aire acondicionado | |
| 24 | 30A | Ajuste eléctrico del asiento, delantero derecho | |
| 25 | 5A | Sistema de aire acondicionado, trasero | |
| 27 | 15A | Control de nivel, Gestión Activa de Suspensión Porsche, Control Dinámico de Chasis Porsche (PDCC) | |
| 29 | 10A | [2003-2007]: Unidad de control de transmisión | |
| 30 | 20A | Mecanismo de cierre eléctrico de la tapa trasera | |
| 31 | 15A | Actuador de la tapa del depósito, unidad de control trasera (motores) | |
| 32 | 10A | [2003-2007]: Cierre centralizado, derecho | |
| 34 | 25A | [2003-2007]: Ventana eléctrica, delantera derecha | |
| 35 | 10A | [2003-2007]: Señal de giro, luz lateral, derecha; unidad de control del sistema eléctrico del vehículo | |
| 36 | 5A | Módulo de techo, teléfono, brújula | |
| 38 | 10A | Gestión de Estabilidad Porsche | |
| 39 | 5A | Diagnóstico | |
| 40 | 10A | Caja de transferencia (bloqueo del diferencial central) | |
| 41 | 10A | Unidad de control del acoplamiento de remolque | |
| 42 | 5A | Módulo de techo, abridor de puerta de garaje | |
| 43 | 5A | Luces de reversa | |
| 44 | 5A | Boquillas de lavado calefaccionadas, interruptor de chasis, potenciómetro de calefacción de asientos, Control Dinámico de Chasis Porsche (PDCC) | |
| 47 | 10A | [2003-2007]: Preparación para teléfono | |
| 48 | 10A | Control de nivel, Gestión Activa de Suspensión Porsche | |
| 49 | 5A | Teléfono, espejo antideslumbrante automático | |
| 50 | 5A | [2003-2007]: Asistente de estacionamiento | |
| 51 | 20A | [2003-2007]: Unidad de control de transmisión Tiptronic | |
| 52 | 5A | Interruptor de palanca selectora Tiptronic, pre-cableado de transmisión | |
| 53 | 30A | Relé de parabrisas | |
| 54 | 30A | Relé de parabrisas | |
| 55 | 5A | Unidad de control de cámara de reversa | |
| 56 | 40A | Gestión de Estabilidad Porsche | |
| 57 | 40A | Unidad de control de caja de transferencia, Low Range |
Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 60A | Ventilador | |
| 2 | 30A | Ventilador | |
| 3 | 40A | [2003-2007]: Bomba de aire secundaria | |
| 4 | 40A | [2003-2007]: Bomba de aire secundaria | |
| 7 | 20A | Inyectores de combustible, bobinas de encendido | |
| 8 | 20A | [2003-2007]: Inyectores de combustible, bobinas de encendido | |
| 9 | 30A | Módulo de control del motor, ajustadores de árbol de levas, cambio de tubería de admisión (Cayenne) | |
| 10 | 10A | [2003-2007]: Componentes del motor: ventilador de aire de refrigeración, bomba de postfuncionamiento, válvula de cierre del canister de carbón, sensor de presión para aire acondicionado, detección de fugas del tanque, bomba de postfuncionamiento (Cayenne S), válvula de cierre del canister de carbón (Cayenne) | |
| 11 | 15A | Cableado existente del motor, bomba de aire secundaria (Cayenne), compresor de aire acondicionado (Cayenne), sensor de nivel de aceite (Cayenne) | |
| 12 | 5A | [2003-2007]: Relé de la caja electrónica, bombas de aire secundarias, relé de bomba de postfuncionamiento | |
| 13 | 15A | Bomba de combustible, derecha | |
| 14 | 15A | Bomba de combustible, izquierda | |
| 15 | 10A | Módulo de control del motor, relé principal | |
| 16 | 30A | Bomba de vacío | |
| 17 | 15A | Sensores de oxígeno delante del convertidor catalítico | |
| 18 | 7.5A | Sensores de oxígeno detrás del convertidor catalítico |
