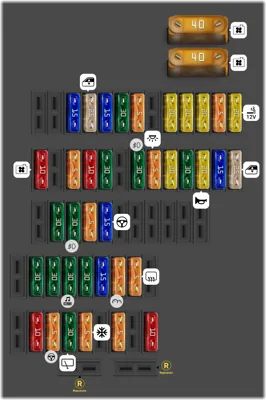

Asignación de fusibles – caja de fusibles en el lado izquierdo del tablero

N°	A	Descripción
-	-	Fusible de repuesto 1
-	-	Fusible de repuesto 2
1	20A	Toma de la consola central, encendedor de cigarrillos
2	5A	Receptor de radio del calefactor de estacionamiento
3	20A	Toma en el reposapiés del pasajero
4	20A	Calefactor de estacionamiento
5	20A	Tomas en el compartimento de equipaje
7	5A	Toma de diagnóstico, sensor de lluvia, sensor de luz
8	30A	Motor del limpiaparabrisas
9	15A	Unidad de control del sistema eléctrico del vehículo, bomba para el líquido limpiador
10	25A	Ventana eléctrica, trasera izquierda
11	15A	Sistema de cierre centralizado, izquierdo
14	25A	Ventana eléctrica, delantera izquierda
15	15A	Luz trasera, derecha
16	20A	Unidad de control del sistema eléctrico del vehículo, bocina
17	30A	Unidad de control del sistema eléctrico del vehículo, indicador de dirección izquierdo, luz de estacionamiento derecha, luz de cruce izquierda
18	20A	Sistema de lavado de faros
19	5A	Unidad de control del sistema eléctrico del vehículo, luz interior
20	30A	Iluminación de instrumentos, luz antiniebla izquierda, luz alta adicional izquierda
22	30A	Bloqueo del diferencial trasero, tapa trasera automática
23	10A	Bloqueo del diferencial trasero
24	5A	Monitoreo de presión de neumáticos
26	10A	Unidad de control del motor (gestión del motor, ventiladores del radiador), airbag, tablero de instrumentos
33	15A	Módulo de la columna de dirección
34	5A	Monitoreo del compartimento de pasajeros, sensor de inclinación
35	30A	Unidad de control del sistema eléctrico del vehículo, luz antiniebla derecha, luz alta adicional derecha, luz interior
36	30A	Ajuste eléctrico del asiento, izquierdo
39	5A	Luna trasera calefaccionada
40	5A	Tablero de instrumentos, diagnóstico
41	15A	Bloqueo de la columna de dirección, bloqueo de encendido, sistema de cierre centralizado, Porsche Entry & Drive
42	30A	Techo corredizo o sistema de techo panorámico
43	30A	Subwoofer
44	30A	Ajuste eléctrico del asiento, izquierdo; ajuste eléctrico de la columna de dirección
45	30A	Calefacción de asientos, trasera
47	10A	Bloqueo del diferencial trasero
49	5A	Servotronic
51	5A	Aire acondicionado, diagnóstico, asistente de arranque
52	30A	Limpiaparabrisas trasero
53	5A	Unidad de control del sistema eléctrico del vehículo, luz de cruce automática, módulo de la columna de dirección
54	10A	Ajuste del haz de los faros
56	40A	Ventilador, sistema de aire acondicionado delantero
57	40A	Ventilador, sistema de aire acondicionado trasero

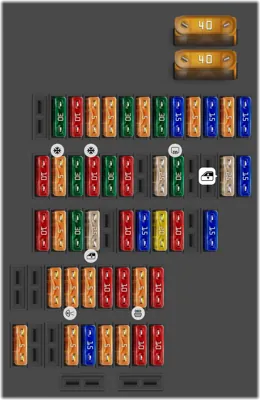

Asignación de fusibles – caja de fusibles en el lado derecho del tablero

N°	A	Descripción
1	15A	Acoplamiento de remolque
2	5A	ParkAssist
3	15A	Acoplamiento de remolque
4	5A	Telemática de teléfono
5	15A	Acoplamiento de remolque
6	30A	Gestión de Estabilidad Porsche (PSM)
7	5A	Bloqueo del diferencial central de la caja de transferencia, preparación de teléfono
8	30A	Unidad de control del sistema eléctrico del vehículo, luz de estacionamiento izquierda, indicador de dirección derecho, luz de cruce derecha
9	5A	Cambiador de CD, navegación por DVD
10	5A	Sintonizador de TV, receptor satelital
11	10A	Radio o Sistema de Comunicación Porsche (PCM)
12	30A	Amplificador para paquete de sonido
14	15A	Luz trasera, izquierda
15	25A	Ventana eléctrica, trasera derecha
18	30A	Relé de la ventana trasera calefaccionada
19	25A	Acoplamiento de remolque
21	10A	Liberación de rueda de repuesto, bocina para sistema de alarma
22	30A	Ajuste eléctrico del asiento delantero derecho, calefacción del asiento delantero
23	10A	Aire acondicionado
24	30A	Memoria del asiento, delantero derecho; ajuste eléctrico del asiento, delantero derecho
25	5A	Aire acondicionado, trasero
26	10A	Faro de xenón, derecho
27	15A	Control de nivel
29	10A	Unidad de control de transmisión, interruptor de palanca selectora Tiptronic
30	20A	Mecanismo de cierre eléctrico de la tapa trasera
31	15A	Sistema de cierre centralizado, tapa del depósito
32	10A	Sistema de cierre centralizado, puertas derechas
34	25A	Ventana eléctrica, delantera derecha
35	30A	Ajuste eléctrico del asiento, derecho
36	5A	Consola del techo, teléfono, brújula
37	10A	Faro de xenón, izquierdo
38	10A	Gestión de Estabilidad Porsche
39	5A	Diagnóstico
40	10A	Caja de transferencia (bloqueo del diferencial central)
41	10A	Acoplamiento de remolque
42	5A	Módulo del techo
43	5A	Luz de reversa
44	5A	Boquillas de lavado calefaccionadas, suspensión de aire, calefacción de asientos
47	10A	Preparación de teléfono
48	10A	Control de nivel
49	5A	Teléfono, espejo interior antideslumbrante
50	5A	Vehículos para Japón: detección de punto ciego
51	15A	Transmisión Tiptronic
52	5A	Interruptor de palanca selectora Tiptronic
55	5A	Cámara de reversa
56	40A	Gestión de Estabilidad Porsche (PSM)
57	40A	Caja de transferencia (bloqueo del diferencial central)

Asignación de fusibles – Caja de fusibles en el motor

N°	A	Descripción
1	60A	Ventilador
2	30A	Ventilador
7	15A	Bobinas de encendido
8	15A	Ventilación del tanque, compresor de aire acondicionado, cambio de tubería de admisión, cambio de válvula de descarga, válvula de control de presión de sobrealimentación, ventilación del cárter
9	15A	Válvula de control de cantidad, ajustador de árbol de levas, ajustador de elevación de válvula
10	10A	Componentes del motor: Etapas de salida de aire de enfriamiento, válvula de cierre de canister de carbón, sensor de presión para aire acondicionado, detección de fugas del tanque, válvula de control de aleta de escape, sensor Hall, sensor de nivel de aceite
11	20A	Unidad de control del motor, inyectores de combustible de alta presión, unidad de ajuste del acelerador
12	10A	Bomba de agua en funcionamiento, solenoide de relé para bomba de agua en funcionamiento
13	15A	Bomba de combustible, derecha
14	15A	Bomba de combustible, izquierda
15	10A	Unidad de control del motor, relé principal
17	15A	Sensores de oxígeno delante del convertidor catalítico
18	7.5A	Sensores de oxígeno detrás del convertidor catalítico
