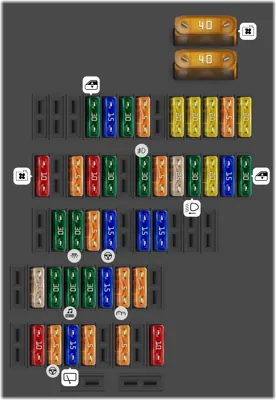

Caja de fusibles del salpicadero lado izquierdo

N°	A	Descripción
1	20A	Toma de corriente de la cabina en el centro delantero, tomas de la consola central en la parte trasera derecha y trasera izquierda
2	5A	Receptor de radio del calentador de estacionamiento
3	20A	Toma de corriente en el espacio para los pies del pasajero
4	20A	Calentador de estacionamiento
5	20A	Tomas de corriente en el compartimento de equipaje
7	5A	Toma de diagnóstico, sensor de lluvia
8	30A	Motor del limpiaparabrisas para el parabrisas
9	15A	Unidad de control del sistema eléctrico del vehículo (bomba para líquido limpiaparabrisas)
10	30A	Elevalunas eléctrico y cierre centralizado, puerta trasera izquierda
14	30A	Elevalunas eléctrico y cierre centralizado, puerta delantera izquierda
15	15A	Luz trasera, derecha
16	20A	Unidad de control del sistema eléctrico del vehículo (bocina)
17	30A	Unidad de control del sistema eléctrico del vehículo (luz de giro izquierda, luz de posición lateral derecha, luz de cruce izquierda)
18	25A	Sistema de lavado de faros
19	5A	Unidad de control del sistema eléctrico del vehículo (luces interiores)
20	30A	Unidad de control del sistema eléctrico del vehículo (iluminación del tablero de instrumentos, luz antiniebla izquierda, luz de carretera adicional izquierda)
22	30A	Bloqueo del diferencial trasero, tapa trasera automática
23	10A	Bloqueo del diferencial
24	5A	Monitoreo de presión de neumáticos
26	10A	Unidad de control del motor (gestión del motor, ventiladores del radiador, airbag, interruptor del embrague, tablero de instrumentos)
30	15A	Faros montados en el techo para todoterreno
31	15A	Faros montados en el techo para todoterreno
33	15A	Módulo de la columna de dirección
34	5A	Monitoreo del compartimento de pasajeros
35	30A	Unidad de control del sistema eléctrico del vehículo (luz antiniebla derecha, luz de carretera adicional derecha, luces interiores)
36	30A	Unidad de control para los mandos del asiento eléctrico, izquierdo
39	5A	Relé de la luneta trasera calefaccionada (control)
40	5A	Tablero de instrumentos, diagnóstico
41	15A	Unidad de control Kessy (bloqueo de la columna de dirección, bloqueo de encendido, Porsche Entry & Drive, interruptor del embrague)
42	30A	Techo corredizo/elevable o sistema de techo panorámico
43	30A	Subwoofer
44	30A	Ajuste eléctrico del asiento, izquierdo
45	25A	Calefacción de asientos, trasera
47	10A	Bloqueo del diferencial trasero
49	5A	Servotronic
51	5A	Sensor de calidad del aire, toma de diagnóstico, freno de estacionamiento
52	15A	Limpiaparabrisas trasero
53	5A	Unidades de control del sistema eléctrico del vehículo y de la parte trasera, interruptor de luz de cruce, columna de dirección
54	10A	Ajuste del haz del faro, faro de xenón, izquierdo
56	40A	Ventilador, sistema de aire acondicionado delantero
57	40A	Control de nivel del compresor

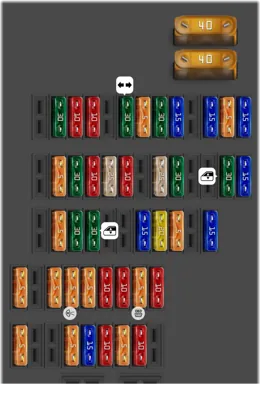

Caja de fusibles del tablero lado derecho

N°	A	Descripción
1	15A	Acoplamiento de remolque
2	5A	ParkAssist
3	15A	Acoplamiento de remolque
5	15A	Acoplamiento de remolque
6	30A	Porsche Stability Management (PSM)
7	5A	Caja de transferencia (bloqueo del diferencial central), preparación para teléfono
8	30A	Unidad de control del sistema eléctrico del vehículo (luz de posición lateral izquierda, luz direccional derecha, luz de cruce derecha)
10	10A	Sintonizador de TV, Entretenimiento del asiento trasero
11	10A	Radio o Sistema de Comunicación Porsche (PCM)
12	30A	Amplificador para paquete de sonido y Bose
14	15A	Luz trasera, izquierda
15	30A	Ventana eléctrica y cierre centralizado, puerta trasera derecha
18	30A	Relé de la luneta trasera calefaccionada (carga)
19	25A	Acoplamiento de remolque, punto de conexión del enchufe del remolque
21	10A	Relé de liberación de la rueda de repuesto (carga), bocina para sistema de alarma
22	25A	Calefacción de asiento, delantero
23	10A	Aire acondicionado 2+2
24	30A	Controles del asiento eléctrico y memoria del asiento, delantero derecho
25	5A	Aire acondicionado 2+2, trasero
27	15A	Control de nivel, Porsche Dynamic Chassis Control (PDCC)
29	5A	Unidad de control de la transmisión, interruptor de la palanca selectora Tiptronic
30	20A	Relé del mecanismo de cierre eléctrico de la tapa trasera (control y carga)
31	15A	Actuador de la tapa del depósito de combustible, unidad de control del extremo trasero (motores)
34	30A	Ventana eléctrica y cierre centralizado, puerta delantera derecha
35	30A	Controles del asiento eléctrico, derecho
36	5A	Consola de techo, brújula eléctrica
38	10A	Porsche Stability Management (PSM)
39	5A	Diagnóstico
40	10A	Caja de transferencia (bloqueo del diferencial central)
41	10A	Unidad de control del acoplamiento de remolque
42	5A	Módulo de techo
43	5A	Luz de reversa
44	5A	Boquillas del limpiaparabrisas calefaccionables, interruptor del chasis, potenciómetro de calefacción del asiento, Porsche Dynamic Chassis Control (PDCC)
46	5A	Entretenimiento del asiento trasero
48	10A	Control de nivel
49	5A	Espejo interior antideslumbrante
50	10A	Faro de xenón, derecho
51	15A	Unidad de control de la transmisión Tiptronic
52	5A	Interruptor de la palanca selectora Tiptronic, precableado de la transmisión
55	5A	Unidad de control de la cámara de reversa
56	40A	Porsche Stability Management (PSM)
57	40A	Unidad de control de la caja de transferencia

Caja de fusibles en el motor

N°	A	Descripción
1	60A	Ventilador
2	30A	Ventilador
7	15A	Bobinas de encendido
8	15A	Bobinas de encendido
9	20A	Unidad de control del motor
10	10A	Relé de la bomba de recirculación de agua, detección de fugas del tanque, válvula de cierre del recipiente de carbón, ventilador, sensor de presión para aire acondicionado
11	15A	Sensor de nivel de aceite, compresor del aire acondicionado, unidad de control del aire acondicionado, ventilación del cárter
12	10A	Ajuste del árbol de levas, ventilación del tanque, válvula de combustible, colector de admisión variable
13	15A	Bomba de combustible, derecha
14	15A	Bomba de combustible, izquierda
15	10A	Unidad de control del motor, relé principal
17	15A	Sensores de oxígeno delante del convertidor catalítico
18	7.5A	Sensores de oxígeno detrás del convertidor catalítico
