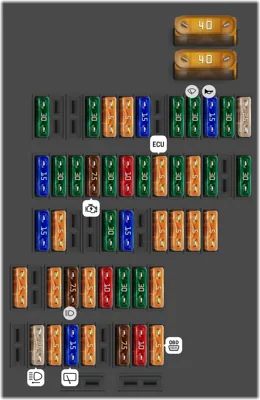

Caja de fusibles del tablero lado izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Unidad de control de ajuste del asiento del conductor | |
| 2 | 30A | Unidad de control del calefactor | |
| 3 | 15A | Relé Hom, fusible de la bocina | |
| 4 | 30A | Motor del limpiaparabrisas | |
| 5 | 30A | Unidad de control del techo corredizo deslizante | |
| 7 | 15A | Unidad de control de la columna de dirección asistida | |
| 8 | 5A | Unidad de control de monitoreo de presión de neumáticos | |
| 9 | 5A | Parabrisas calefaccionado, Sensor de lluvia y luz, Interruptor de luz | |
| 10 | 30A | Unidad de control del techo corredizo | |
| 13 | 30A | Subwoofer (sistema Bose /Burmester) | |
| 14 | 30A | Unidad de control de suministro a bordo | |
| 16 | 30A | Unidad de control de la puerta del conductor | |
| 17 | 5A | Interruptor de límite del capó, Sirena de alarma | |
| 18 | 30A | Unidad de control de suministro a bordo | |
| 19 | 5A | Unidad de control del motor | |
| 20 | 30A | Unidad de control de suministro a bordo | |
| 21 | 10A | Bomba de circulación. aire acondicionado/calefactor de estacionamiento [V8], Relé de la bomba de circulación | |
| 22 | 30A | Unidad de control de suministro a bordo | |
| 23 | 7.5A | Interruptor de luz, Bloqueo de la columna de dirección, Interfaz de bus de datos de diagnóstico Conector de diagnóstico, Interruptor de encendido y arranque Interfaz de bus CAN-Infotainment | |
| 24 | 30A | Relé del calefactor del parabrisas izquierdo | |
| 25 | 30A | Relé del calefactor del parabrisas derecho | |
| 26 | 15A | Ventilador 1 de la batería [Híbrido] | |
| 27 | 5A | Interruptor de nivel de refrigerante, Unidad de control del regulador de batería, Unidad de control del interruptor de bajo nivel de refrigerante [Híbrido] | |
| 28 | 5A | Unidad de control de la transmisión eléctrica [Híbrido] | |
| 29 | 5A | Regulador de presión del embrague de la transmisión automática [Híbrido] | |
| 30 | 5A | Unidad de control de la dirección asistida [Híbrido] | |
| 32 | 15A | Unidad de control del compresor del aire acondicionado [Híbrido] | |
| 33 | 30A | Unidad de control de la puerta trasera izquierda | |
| 36 | 5A | Botón del freno de estacionamiento electromecánico | |
| 37 | 15A | Ventilador 2 de las baterías [Híbrido] | |
| 38 | 5A | Unidad de control de la transmisión eléctrica, Relé de liberación del ventilador [Híbrido] | |
| 39 | 30A | Regulador de presión del embrague de la transmisión automática [Híbrido] | |
| 40 | 30A | Relé de liberación del ventilador [Híbrido] | |
| 41 | 10A | Unidad de control de regulación de la batería [Híbrido] | |
| 42 | 5A | Espejo interior electrocrómico | |
| 43 | 7.5A | Faros. corrector de faros | |
| 44 | 5A | Ventilación del asiento | |
| 46 | 5A | Unidad de control de asistencia de cambio de carril (LCA) | |
| 47 | 5A | Cargador de teléfono inalámbrico. Conector de diagnóstico, Interfaz de bus CAN-Infotainment, Unidad de control del asistente de estacionamiento, Módulo de apertura de puerta de garaje | |
| 48 | 10A | Medidor de flujo de aire [motor V6], Relé de arranque del freno de estacionamiento electromecánico, Sensor de alta presión | |
| 49 | 7.5A | Unidad de control de control de crucero adaptativo | |
| 51 | 5A | 2017: Unidad de control de la cámara frontal | |
| 52 | 15A | Motor del limpiaparabrisas trasero | |
| 53 | 5A | Luz trasera izquierda, Unidad de control de la columna de dirección | |
| 54 | 25A | Faro izquierdo | |
| 56 | 40A | Relé del compresor de control de altura libre al suelo | |
| 57 | 40A | Ventilador de suministro |

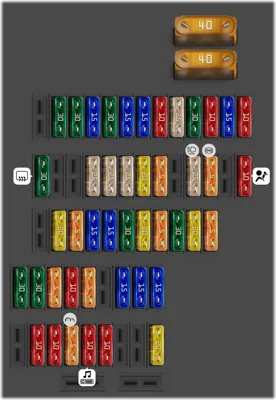

Caja de fusibles del tablero lado derecho
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Sistema de control de balanceo activo (PDCC) | |
| 2 | 15A | Módulo de control para el sistema de control de altura libre al suelo | |
| 3 | 10A | Módulo de control de bloqueo de diferencial entre ruedas | |
| 4 | 30A | Módulo de control de bloqueo de diferencial entre ruedas | |
| 5 | 25A | Módulo de control de reconocimiento de remolque, servofreno, | |
| 6 | 10A | Sintonizador de TV, sistema de entretenimiento del asiento trasero | |
| 7 | 15A | Unidad de control de detección de remolque | |
| 9 | 30A | Módulo de control de la puerta trasera derecha | |
| 10 | 15A | Luces del maletero | |
| 11 | 30A | Módulo de control de la puerta del pasajero delantero | |
| 12 | 30A | Sistema Hangon | |
| 14 | 10A | Lámpara de control de desactivación del airbag del pasajero delantero, Módulo de control del sistema de detección de ocupación del asiento, Módulo de control del airbag | |
| 16 | 5A | Resistencia calefaccionada del limpiaparabrisas derecho, Llave del freno de estacionamiento electromecánico, Módulo de control ABS, Llave de asistencia en descenso, Llave de desactivación ASR y ESP, Módulo de control del freno de estacionamiento electromecánico | |
| 17 | 25A | Faro derecho | |
| 19 | 5A | Módulo de control de la transmisión automática, Interruptor multifunción, Interruptor Tiptronic | |
| 20 | 20A | Módulo de control de ajuste del asiento del pasajero delantero | |
| 21 | 25A | Módulo de control de la calefacción del asiento trasero | |
| 22 | 25A | Módulo de control de la calefacción del asiento delantero | |
| 23 | 25A | Módulo de control de la puerta del maletero | |
| 26 | 30A | Relé de la ventana trasera calefaccionada | |
| 27 | 5A | Dispositivo de recepción de señal de radio para el calentador de líquido auxiliar | |
| 28 | 20A | Módulo de control de la transmisión automática, Módulo de control de la caja de transferencia, Relé de la bomba hidráulica de la transmisión | |
| 29 | 30A | Módulo de control de estabilidad electrónica | |
| 30 | 5A | Sistema Hangon | |
| 31 | 20A | Módulo de control de red a bordo | |
| 32 | 30A | 2010-2012: Ventilador de admisión trasero | |
| 33 | 15A | Módulo de control de red a bordo | |
| 34 | 15A | Módulo de control de red a bordo | |
| 35 | 5A | Módulo de control del sistema de seguimiento del vehículo | |
| 36 | 20A | Módulo de control de red a bordo | |
| 38 | 15A | Fusible del encendedor de cigarrillos Porsche Cayenne, toma del encendedor de cigarrillos en el reposabrazos, toma del encendedor de cigarrillos en la guantera | |
| 39 | 15A | Tomas de encendedor de cigarrillos adicionales en la cabina, toma en el maletero | |
| 40 | 15A | Módulo de control de reconocimiento de remolque | |
| 42 | 5A | Módulo de control de reconocimiento de remolque | |
| 43 | 10A | Sistema Hangon, Módulo de control de bloqueo de diferencial entre ruedas | |
| 44 | 5A | Luz trasera derecha, Sensor de calidad del aire, Sensor de luz solar | |
| 45 | 30A | Estabilizador de voltaje (Sistema Star/Stop) | |
| 46 | 30A | Estabilizador de voltaje (Sistema Star/Stop) | |
| 47 | 20A | Módulo de control del sistema de información electrónico, Pantalla del panel frontal para control, indicación y entrega de información | |
| 50 | 10A | Módulo de control del aire acondicionado trasero, aire acondicionado delantero | |
| 51 | 10A | PCM 3.1, radio, sistema de navegación | |
| 52 | 5A | Módulo de control del tablero de instrumentos | |
| 53 | 10A | Amplificador Bose (Japón), Cámaras de visión envolvente, Pantalla de brújula, Cámara de visión trasera, Volante calefaccionado | |
| 54 | 10A | Consola superior | |
| 56 | 40A | Módulo de control de estabilidad electrónica | |
| 57 | 40A | Módulo de control del freno de estacionamiento electromecánico |
Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | [Motores V6 / V8]: Relé de arranque | |
| 3 | 40A | [Motores V6/V8]: SLP | |
| 4 | 30A | [Híbrido]: Relé de la bomba de vacío | |
| 5 | No involucrado | ||
| 7 | 15A | [Motor V8]: Bobinas de encendido. [Diésel]: Válvula de control de alta presión, bomba de alta presión | |
| 7 | 20A | [Motor V6]: Bobinas de encendido | |
| 8 | 15A | [Motor V8]: Válvula de ventilación del depósito de combustible, válvula de presión de sobrealimentación, válvula de derivación (bypass), válvula de cambio del colector de admisión, calentador del cárter | |
| 8 | 10A | [Motor V6]: Válvula de ventilación del depósito de combustible, convertidor electroneumático, calefacción del cárter, válvula de derivación (bypass), relé de la bomba de aire secundario, simulador de sonido. [Híbrido]: Bomba de refrigerante de baja temperatura | |
| 9 | 20A | [Motor V8]: Unidad de control del motor | |
| 9 | 30A | [Motor V6/Híbrido]: Unidad de control del motor | |
| 10 | 10A | [Turbo, Turbo S]: Bomba de diagnóstico del sistema de combustible, relé de la bomba de aire secundario, válvula de escape electrónica. sensor Hall, sensor de nivel de aceite. [Cayenne]: Bomba de diagnóstico del sistema de combustible, medidor de flujo de aire. [S. GTS]: Bomba de diagnóstico del sistema de combustible. válvula de escape electrónica. [Todos]: Unidad de control del ventilador del radiador, interruptor de la luz de freno. persianas del radiador | |
| 11 | 15A | [Turbo, Turbo S]: Controladores de sincronización de válvulas, termostato para el control electrónico de refrigeración del motor, controlador de elevación de válvulas | |
| 11 | 10A | [Cayenne]: Resistencia calefaccionada del sistema de ventilación del cárter del motor, sensor de nivel y temperatura de aceite. [S, GTS]: Controladores de sincronización de válvulas. termostato para el control electrónico del sistema de refrigeración del motor, controlador de elevación de válvulas. [Híbrido]: Sensor de nivel y temperatura de aceite | |
| 12 | 5A | [Diésel]: Sensor de nivel de aceite | |
| 12 | 10A | [Motor V6]: Bomba de circulación de refrigerante, válvula de interruptor de admisión de aire, válvula de control de refrigerante, válvula de control de sincronización de levas, válvula de aleta de admisión. | |
| 13 | 25A | Módulo de control de la bomba de combustible (ECKSM) | |
| 14 | 10A | [Motor V6]: Regulador de presión de combustible, válvula de control de sincronización, válvula de control de sincronización de la válvula de escape | |
| 14 | 15A | [Híbrido]: Regulador de presión de combustible, válvula de cierre de refrigerante ACB de la transmisión híbrida, válvula de control de aire secundario, válvula de control de presión de aceite, válvula solenoide del adsorbedor | |
| 14 | 7.5A | [Diésel]: Reducción catalítica selectiva (SCR), electrónica del depósito de combustible | |
| 14 | 7.5A | [Cayenne S. GTS]: Sensor del árbol de levas. sensor de nivel de aceite | |
| 15 | 10A | Relé principal, [Híbrido]: Unidad de control del motor | |
| 16 | 10A | [Motor V6]: Bomba de refrigerante eléctrica | |
| 16 | 30A | [Diésel]: Interruptor de encendido | |
| 17 | 15A | [Cayenne. S E-Hybrid, Turbo, Turbo S]: Elemento calefaccionado de la sonda Lambda n.º 1 y n.º 2. [Diésel]: Sensor de óxido de nitrógeno después del neutralizador, sensor de óxido de nitrógeno, sensor de partículas, elemento calefaccionado de la sonda Lambda | |
| 17 | 10A | [S, GTS]: Elemento calefaccionado de la sonda Lambda n.º 1 y n.º 2 | |
| 18 | 10A | Elemento calefaccionado de la sonda Lambda n.º 1 y n.º 2 después del neutralizador |
