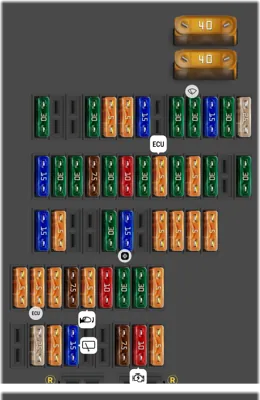

Caja de fusibles del tablero lado izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de repuesto 1 | ||
| - | Fusible de repuesto 2 | ||
| 1 | 25A | Unidad de control de memoria del asiento, interruptor de ajuste del asiento izquierdo | |
| 2 | 30A | Unidad de control del calentador auxiliar | |
| 3 | 15A | Relé para bocina de dos tonos | |
| 4 | 30A | Motor del limpiaparabrisas delantero | |
| 5 | 30A | Motor para techo corredizo/elevable, sistema de techo panorámico | |
| 7 | 15A | Unidad de control de ajuste de la columna de dirección | |
| 8 | 5A | Unidad de control de monitoreo de presión de neumáticos, interruptor de control del chasis | |
| 9 | 5A | Calefacción del parabrisas, interruptor de luces, sensor de lluvia, sensor de luz | |
| 10 | 30A | Motor para persiana enrollable parasol del sistema de techo panorámico | |
| 13 | 30A | Subwoofer (Bose/Burmester) | |
| 14 | 30A | BCM1 | |
| 16 | 30A | Unidad de control de cierre centralizado/ventanas eléctricas, puerta del conductor | |
| 17 | 5A | Interruptor de contacto de la tapa del compartimento del motor, bocina de respaldo | |
| 18 | 30A | BCM1 | |
| 19 | 5A | Unidad de control del motor | |
| 20 | 30A | BCM1 | |
| 21 | 10A | [Motor V8]: Bomba de circulación, aire acondicionado/calefactor de estacionamiento | |
| 22 | 30A | BCM1 | |
| 23 | 7.5A | Pasarela/diagnóstico de red CAN, bloqueo electrónico de encendido, bloqueo eléctrico de la columna de dirección, interruptor de luces | |
| 24 | 30A | Calefacción del parabrisas, izquierda | |
| 25 | 30A | Calefacción del parabrisas, derecha | |
| 26 | 15A | Ventilador de batería [Motor híbrido] | |
| 27 | 5A | [Motor híbrido]: Sistema de gestión de batería, relé de pantalla NT, unidad de control de nivel | |
| 28 | 5A | Electrónica de potencia [Motor híbrido] | |
| 29 | 5A | Actuador de husillo [Motor híbrido] | |
| 30 | 5A | Motor híbrido: Paquete de potencia único (bomba hidráulica), dirección | |
| 32 | 15A | Compresor de aire acondicionado [Motor híbrido] | |
| 33 | 30A | Unidad de control de cierre centralizado/ventanas eléctricas, puerta trasera izquierda | |
| 36 | 5A | Interruptor del freno de estacionamiento eléctrico | |
| 37 | 15A | Ventilador de batería [Motor híbrido] | |
| 38 | 5A | [Motor híbrido]: Electrónica de potencia, relé del ventilador de batería | |
| 39 | 30A | Actuador de husillo [Motor híbrido] | |
| 40 | 30A | Relé del ventilador de batería [Motor híbrido] | |
| 41 | 10A | Sistema de gestión de batería [Motor híbrido] | |
| 42 | 5A | Espejo interior | |
| 43 | 7.5A | Faros (halógenos), ajuste de alcance | |
| 44 | 5A | Ventilación del asiento | |
| 45 | 5A | Unidad de control del sistema de seguimiento del vehículo, BCM2, Unidad de control del motor | |
| 46 | 5A | Asistente de cambio de carril (LCA) | |
| 47 | 5A | Pasarela de red CAN/toma de diagnóstico, abridor de puerta de garaje, ParkAssist, bandeja de carga de teléfono Bluetooth, preparación para teléfono móvil | |
| 48 | 10A | Relé de arranque, sensor de embrague (EPB), sensor de presión de refrigerante, sensor de flujo de masa de aire [V6] | |
| 49 | 7.5A | Sensor de radar ACC | |
| 52 | 15A | Motor del limpiaparabrisas trasero | |
| 53 | 5A | Módulo de conmutación de la columna de dirección, luz trasera izquierda | |
| 54 | 25A | Faros de xenón, izquierdos | |
| 56 | 40A | Relé del compresor del sistema de nivelación | |
| 57 | 40A | Regulador del soplador para aire acondicionado delantero |

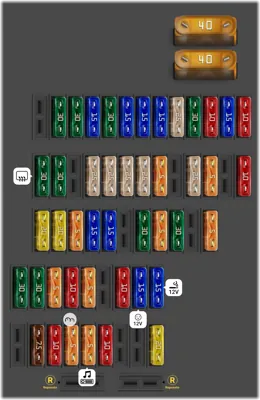

Caja de fusibles del salpicadero lado derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de repuesto 1 | ||
| - | Fusible de repuesto 2 | ||
| 1 | 10A | Unidad de control PDCC | |
| 2 | 15A | Unidad de control PASM | |
| 3 | 10A | Unidad de control de bloqueo del diferencial trasero | |
| 4 | 30A | Unidad de control de bloqueo del diferencial trasero | |
| 5 | 25A | Unidad de control del motor de pivote, enganche de remolque, preparación del servofreno, preparación del enganche de remolque | |
| 6 | 15A | Unidad de control del enganche de remolque | |
| 7 | 15A | Unidad de control del enganche de remolque | |
| 8 | 15A | Unidad de control del enganche de remolque | |
| 9 | 30A | Unidad de control de cierre centralizado/elevalunas eléctricos, puerta trasera derecha | |
| 10 | 15A | Luz del compartimento de equipaje | |
| 11 | 30A | Unidad de control de cierre centralizado/elevalunas eléctricos, puerta del pasajero | |
| 12 | 30A | Actuador HangOn | |
| 14 | 10A | Unidad de control del airbag, detección de ocupación del asiento | |
| 16 | 5A | Unidad de control PSM, freno de estacionamiento eléctrico (EPB), PDCC | |
| 17 | 25A | Faros de xenón, derecho | |
| 19 | 5A | Unidad de control de la transmisión/ precableado de la transmisión | |
| 20 | 25A | Unidad de control de memoria del asiento, derecho; interruptor de ajuste del asiento derecho | |
| 21 | 25A | Calefacción de asientos, trasera | |
| 22 | 25A | Calefacción de asientos, delantera | |
| 23 | 25A | Unidad de control del portón trasero eléctrico | |
| 25 | 30A | Regulador del ventilador trasero | |
| 26 | 30A | Luneta trasera calefaccionada | |
| 27 | 5A | Receptor de radio del calentador auxiliar | |
| 29 | 30A | Unidad de control PSM/válvulas PSM | |
| 30 | 5A | Actuador HangOn | |
| 31 | 30A | BCM2 | |
| 33 | 15A | BCM2 | |
| 34 | 15A | BCM2 | |
| 35 | 5A | Unidad de control del sistema de seguimiento del vehículo | |
| 36 | 20A | BCM2 | |
| 37 | 20A | Unidad de control de la transmisión, bomba de aceite de la transmisión | |
| 38 | 15A | Encendedor, toma de la bandeja de almacenamiento, toma debajo de la guantera | |
| 39 | 15A | Tomas traseras, toma en el compartimento de equipaje | |
| 40 | 10A | Entretenimiento de asientos traseros | |
| 42 | 5A | Unidad de control del enganche de remolque | |
| 43 | 10A | Unidad de control de bloqueo del diferencial trasero, actuador HangOn | |
| 44 | 5A | Sensor solar del aire acondicionado/ sensor de calidad del aire, luz trasera derecha | |
| 45 | 30A | Convertidor DC/DC [Arranque/Parada] | |
| 46 | 30A | Convertidor DC/DC [Arranque/Parada] | |
| 47 | 20A | Ordenador central MIB | |
| 50 | 10A | Aire acondicionado delantero, panel de control del aire acondicionado trasero | |
| 51 | 5A | PCM 3.1, radio, sistema de navegación [Japón] | |
| 52 | 5A | Tablero de instrumentos | |
| 53 | 10A | Módulo de conmutación de la columna de dirección/ volante calefaccionado, unidad de control de la cámara de visión trasera, pantalla de brújula, amplificador Bose (Japón), unidad de control Surround View | |
| 54 | 7.5A | Consola superior | |
| 56 | 40A | Unidad de control PSM/bomba PSM | |
| 57 | 40A | Unidad de control EPB |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Relé de arranque [motor V6/V8] | |
| 3 | 40A | Bomba de aire secundario [Cayenne S, S E-Hybrid, GTS, Turbo, Turbo S] | |
| 4 | 30A | Relé de bomba de vacío [motor híbrido] | |
| 7 | 15A | [Motor V8]: Bobina de encendido de varilla / [Diésel]: Válvula de control de alta presión, bomba de alta presión / [Motor V6]: Bobinas de encendido de varilla | |
| 7 | 20A | [Motor V8]: Bobina de encendido de varilla / [Diésel]: Válvula de control de alta presión, bomba de alta presión / [Motor V6]: Bobinas de encendido de varilla | |
| 8 | 15A | [Motor V8]: Válvula de ventilación del depósito, válvula de presión de sobrealimentación, válvula desviadora, válvula de conmutación del tubo de admisión, descongelador del cárter / [Motor V6]: Válvula de ventilación del depósito, convertidor electroneumático, descongelador del cárter, válvula desviadora, relé de bomba de aire secundario, simulador de sonido | |
| 8 | 10A | Bomba de agua del enfriador de aire de carga [motor híbrido] | |
| 9 | 20A | [Motor V8]: Unidad de control del motor, válvula de control de flujo | |
| 9 | 30A | [Motor V6/Híbrido]: Unidad de control del motor | |
| 10 | 10A | [Todos los motores]: Unidad de control del ventilador del radiador, sensor del pedal de freno, persiana del radiador / [Cayenne Turbo, Turbo S]: Diagnóstico de fugas del depósito, relé de bomba de aire secundario, aletas de escape eléctricas, sensor Hall, sensor de nivel de aceite / [Cayenne]: Diagnóstico de fugas del depósito, sensor de flujo de masa de aire / [Cayenne S, GTS]: Diagnóstico de fugas del depósito, aletas de escape eléctricas / [Diésel]: Unidad de control de bujías incandescentes, válvula de conmutación para refrigeración EGR, válvula de control para bomba de aceite regulada, termostato de mapa, soporte del motor, convertidor de presión / [Motor híbrido]: Bomba de vacío, relé de bomba de aire secundario, bomba de diagnóstico de fugas del depósito | |
| 11 | 5A | [Cayenne Turbo, Turbo S]: Ajustador de elevación de válvula, controlador de árbol de levas, termostato de mapa / [Cayenne]: Calefactor para ventilación positiva del cárter, sensor de temperatura/nivel de aceite / [Cayenne S, GTS]: Termostato de mapa, controlador de árbol de levas, ajustador de elevación de válvula | |
| 11 | 10A | [Motor híbrido]: Sensor de temperatura/nivel de aceite | |
| 11 | 15A | [Diésel]: Sensor de nivel de aceite | |
| 12 | 10A | [Motor V6]: Válvula de conmutación del tubo de admisión, válvula de ventilación del depósito, válvula para bomba de agua con control ON/OFF, válvula de conmutación de agua de refrigeración, ajuste del árbol de levas, aleta de movimiento de carga | |
| 13 | 25A | Unidad de control de la bomba de combustible (ECKSM) | |
| 14 | 7.5A | [Motor V6]: Control del árbol de levas, válvula de control de flujo/bomba de combustible de alta presión / [Motor híbrido]: Válvula de control de bomba de aceite regulada, válvula de control de flujo para bomba de alta presión, válvula de ventilación del depósito, válvula de aire secundario, válvula principal de bomba de agua, válvula de derivación de máquina E / [Diésel]: Módulo de suministro SCR, electrónica de evaluación del depósito / [Cayenne S, GTS]: Sensor del árbol de levas, sensor de nivel de aceite | |
| 14 | 10A | [Motor V6]: Control del árbol de levas, válvula de control de flujo/bomba de combustible de alta presión / [Motor híbrido]: Válvula de control de bomba de aceite regulada, válvula de control de flujo para bomba de alta presión, válvula de ventilación del depósito, válvula de aire secundario, válvula principal de bomba de agua, válvula de derivación de máquina E / [Diésel]: Módulo de suministro SCR, electrónica de evaluación del depósito / [Cayenne S, GTS]: Sensor del árbol de levas, sensor de nivel de aceite | |
| 14 | 15A | [Motor V6]: Control del árbol de levas, válvula de control de flujo/bomba de combustible de alta presión / [Motor híbrido]: Válvula de control de bomba de aceite regulada, válvula de control de flujo para bomba de alta presión, válvula de ventilación del depósito, válvula de aire secundario, válvula principal de bomba de agua, válvula de derivación de máquina E / [Diésel]: Módulo de suministro SCR, electrónica de evaluación del depósito / [Cayenne S, GTS]: Sensor del árbol de levas, sensor de nivel de aceite | |
| 15 | 10A | [Todos los motores]: Relé principal / [Motor híbrido]: Unidad de control del motor | |
| 16 | 10A | [Motor V6]: Bomba de agua eléctrica | |
| 16 | 30A | [Diésel]: Interruptor de potencia | |
| 17 | 10A | [Cayenne, S E-Hybrid, Turbo, Turbo S]: Sensor de oxígeno antes del convertidor catalítico / [Diésel]: Sensor de oxígeno, sensor Nox antes del convertidor catalítico, sensor Nox después del convertidor catalítico, sensor de partículas / [Cayenne S, GTS]: Sensor de oxígeno antes del convertidor catalítico | |
| 17 | 15A | [Cayenne, S E-Hybrid, Turbo, Turbo S]: Sensor de oxígeno antes del convertidor catalítico / [Diésel]: Sensor de oxígeno, sensor Nox antes del convertidor catalítico, sensor Nox después del convertidor catalítico, sensor de partículas / [Cayenne S, GTS]: Sensor de oxígeno antes del convertidor catalítico | |
| 18 | 10A | Sensor de oxígeno después del convertidor catalítico |
