Apertura de la tapa de la caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Cayenne Turbo, Cayenne S, Cayenne S [E Hybrid] bomba de aire secundario | |
| 3 | 40A | Cayenne Turbo, Cayenne S, [Cayenne S Diesel],[ Cayenne Diesel: relé motor de arranque ] | |
| 6 | 30A | Cayenne S [E Hybrid]: relé de bomba de vacío | |
| 7 | 15A | Cayenne Turbo, Cayenne S: bobina de encendido de varilla | |
| 7 | 15A | Cayenne S [Diesel], Cayenne [Diesel] válvula de regulación de alta presión, bomba de alta presión | |
| 7 | 20A | Cayenne S [E-Hybrid] bobinas de encendido de varilla | |
| 8 | 15A | Cayenne Turbo: válvula de purga del depósito, válvula de presión de sobrealimentación, válvula de recirculación, descongelación del cárter del cigüeñal | |
| 8 | 10A | Cayenne S [Diesel] bomba de circulación de agua | |
| 8 | 10A | Cayenne S [E Hybrid] bomba de agua refrigerador del aire de sobrealimentación | |
| 8 | 10A | Cayenne S: válvula de purga del depósito, convertidor electroneumático, descongelación del cárter del cigüeñal, válvula de recirculación de aire, relé de bomba de aire secundario, soundsymposer | |
| 9 | 20A | Cayenne Turbo: unidad de mando del motor, válvula reguladora de caudal | |
| 9 | 30A | Cayenne S, Cayenne Diesel, Cayenne S [E Hybrid] unidad de mando del motor. Cayenne S [Diesel] unidad de mando del motor (maestro) | |
| 10 | 10A | Cayenne Turbo: diagnóstico de fugas del depósito, relé de bomba de aire secundario, válvulas de salida de escape electrónicas, transmisor Hall, transmisor de nivel de aceite. Cayenne S: diagnóstico de fugas del depósito, válvulas de salida de escape electrónicas. Cayenne S [E-Hybrid] bomba de vacío, bomba de aire secundario, diagnóstico de fuga del depósito. Cayenne [Diesel] unidad de mando de bujías incandescentes, válvula de conmutación de refrigeración de la realimentación de gases de escape, válvula de mando de bomba de aceite regulada, termostato por campo característico, soportes del motor, convertidor de presión. Cayenne S [Diesel] unidad de mando bujías incandescentes, válvula de mando bomba de aceite regulada, válvula de conmutación realimentación gases de escape refrigeración, válvula de conmutación del agua de refrigeración, unidad de mando ventilador del radiador, sensor del pedal de freno, celosía del radiador | |
| 11 | 15A | Cayenne Turbo: regulador de las carreras de válvula, regulador de los árboles de levas, termostato por campo característico | |
| 11 | 10A | Cayenne S: termostato por campo característico, regulador de los árboles de levas, regulador de las carreras de válvula | |
| 11 | 5A | Cayenne [Diesel] sensor de nivel de aceite | |
| 11 | 15A | Cayenne S [Diesel]sensor de nivel de aceite, descongelación del cárter del cigüeñal | |
| 11 | 10A | Cayenne S[E Hybrid] transmisor de nivel y temperatura de aceite | |
| 12 | 10A | Cayenne S [E Hybrid] regulación de los árboles de levas, trampilla movimiento de carga | |
| 13 | 25A | unidad de mando del sistema de bomba de combustible | |
| 14 | 15A | Cayenne S [E Hybrid] bomba de aceite regulada por válvula de mando, válvula reguladora de caudal bomba de alta presión, válvula de purga del depósito, válvula bomba de agua principal, válvula bypass máquina eléctrica | |
| 14 | 7.5A | Cayenne S: transmisor del árbol de levas, transmisor del nivel de aceite | |
| 14 | 15A | Cayenne [Diesel] Módulo propulsor SCR, sistema electrónico de evaluación de depósito | |
| 14 | 30A | Cayenne S [Diesel] unidad de mando del motor (esclavo) | |
| 15 | 10A | relé principal adicionalmente Cayenne S [E Hybrid] unidad de mando del motor | |
| 16 | 10A | Cayenne S [EHybrid: bomba de agua eléctrica | |
| 17 | 15A | Cayenne Turbo, Cayenne S [Diesel], Cayenne S [E Hybrid] Sonda lambda delante del catalizador. Cayenne [Diesel] sonda lambda, sensor Nox antes de catalizador, sensor Nox después de catalizador, sensor de partículas | |
| 17 | 10A | Cayenne S: Sonda lambda delante del catalizador | |
| 18 | 15A | Cayenne Turbo, Cayenne S [E Hybrid] Sonda lambda detrás del catalizador |

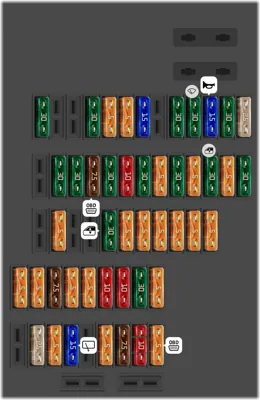

Caja de fusibles en el salpicadero a la izquierda
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Unidad de mando de la memoria de asiento izquierda, interruptor de regulación de asiento izquierdo | |
| 2 | 30A | Unidad de mando calefacción independiente | |
| 3 | 15A | Relé del claxon | |
| 4 | 30A | Motor del limpiaparabrisas delantero | |
| 5 | 30A | Motor del techo corredizo levadizo, techo panorámico | |
| 7 | 15A | Unidad de mando regulación de la columna de dirección | |
| 8 | 5A | Unidad de mando sistema de control de la presión de los neumáticos, interruptor del chasis | |
| 9 | 5A | Parabrisas térmico, sensor de lluvia de luz, cargador auricular Bluetooth | |
| 10 | 30A | Motor de la persiana del techo panorámico | |
| 13 | 30A | Subwoofer (Bose Burmester) | |
| 14 | 30A | BCM1 | |
| 15 | 5A | Cayenne S [E Hybrid] cargador de HV | |
| 16 | 30A | Unidad de mando cierre centralizado/ elevalunas puerta del conductor | |
| 17 | 5A | Interruptor de contacto del capó del motor, claxon independiente (backup horn) | |
| 18 | 30A | BCM1 | |
| 19 | 5A | Cayenne Turbo, Cayenne S, Cayenne [Diesel], Cayenne S [Diesel] unidad de mando del motor | |
| 20 | 30A | BCM1 | |
| 21 | 10A | relé bomba de circulación de calor residual | |
| 22 | 30A | BCM1 | |
| 23 | 7.5A | Red CAN Gateway, enchufe de diagnóstico, cerradura de encendido eléctrica, bloqueo eléctrico de la columna de dirección, conmutador de luces | |
| 24 | 30A | Parabrisas térmico izquierdo | |
| 25 | 30A | Parabrisas térmico derecho | |
| 27 | 5A | Cayenne S [E Hybrid] sistema de gestión de la batería | |
| 28 | 5A | Cayenne S [E Hybrid] electrónica de potencia | |
| 29 | 5A | Cayenne S [E Hybrid] actuador de husillo | |
| 30 | 5A | Cayenne S [E Hybrid] Single Power Pack (bomba hidráulica) dirección | |
| 31 | 5A | Cayenne S [E Hybrid] Sonido exterior, sonido interior | |
| 32 | 5A | Cayenne S [E Hybrid] Módulo de pedal del acelerador | |
| 33 | 30A | Unidad de mando cierre centralizado, elevalunas puerta trasera izquierda | |
| 36 | 5A | Conmutador de freno de estacionamiento eléctrico | |
| 38 | 5A | Cayenne S [E Hybrid] electrónica de potencia | |
| 39 | 30A | Cayenne S [E Hybrid]actuador de husillo | |
| 40 | 10A | Cayenne S [E Hybrid]Service Disconnect | |
| 41 | 10A | Cayenne S [E Hybrid] sistema de gestión de la batería | |
| 42 | 5A | Retrovisor interior | |
| 43 | 5A | Opticas (Xenón) regulación del alcance de los faros, unidad de mando iluminación frontal dinámica | |
| 44 | 7.5A | Ventilación de los asientos | |
| 45 | 5A | Unidad de mando de Porsche Vehicle Tracking System Plus, BCM2, unidad de mando del motor | |
| 46 | 5A | Asistente de cambio de carril (LCA) | |
| 47 | 5A | Red CAN Gateway, enchufe de diagnóstico, sistema de apertura de puerta de garaje, ParkAssistent | |
| 48 | 10A | Cayenne Turbo, Cayenne S: Relé motor de arranque, sensor de presión del líquido refrigerante | |
| 48 | 10A | Cayenne [Diesel] Cayenne S [Diesel] Relé del motor de arranque, sensor de presión del refrigerante, medidor del caudal de aire | |
| 48 | 10A | Cayenne S [E Hybrid] Sensor de presión del líquido refrigerante | |
| 49 | 7.5A | Sensor de radar ACC, relé ACC estabilización | |
| 50 | 5A | Unidad de mando de cámara delantera | |
| 52 | 15A | Motor del limpiaparabrisas trasero | |
| 53 | 5A | Módulo de conexión de la columna de dirección | |
| 54 | 25A | Opticas xenón izquierdas |

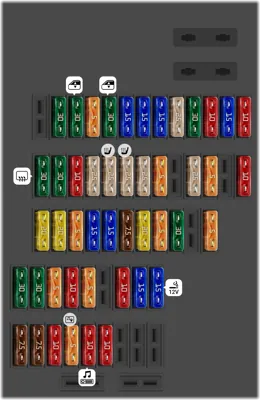

Caja de fusibles en el salpicadero a la derecha
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de mando de PDCC | |
| 2 | 15A | Unidad de mando de PASM | |
| 3 | 10A | Unidad de mando de bloqueo transversal | |
| 4 | 30A | Unidad de mando de bloqueo transversal | |
| 5 | 25A | Unidad de mando motor basculante acoplamiento de remolque, preparación booster de frenos, preinstalación acoplamiento de remolque, punto de acoplamiento Westfalia | |
| 6 | 15A | Unidad de mando del acoplamiento del remolque | |
| 7 | 15A | Unidad de mando del acoplamiento del remolque | |
| 8 | 15A | Unidad de mando del acoplamiento del remolque | |
| 9 | 30A | Unidad de mando cierre centralizado, elevalunas puerta trasera derecha | |
| 10 | 5A | Luz del espacio de carga | |
| 11 | 30A | Unidad de mando cierre centralizado, elevalunas puerta del acompañante | |
| 12 | 30A | Actuador HangOn | |
| 14 | 10A | Unidad de mando airbag, detección de ocupación de asiento | |
| 16 | 5A | Unidad de mando de PSM, freno de estacionamiento eléctrico, PDCC | |
| 17 | 25A | Opticas xenón derechas | |
| 19 | 5A | Unidad de mando de la caja de cambios, precableado caja de cambios | |
| 20 | 25A | Unidad de mando de la memoria de asiento derecho, interruptor de regulación de asiento derecho | |
| 21 | 25A | Calefacción de los asientos traseros | |
| 22 | 25A | Calefacción de los asientos delanteros | |
| 23 | 25A | Unidad de mando capó trasero automático | |
| 24 | 10A | Sintonizador de TV | |
| 25 | 30A | Regulador del ventilador trasero | |
| 26 | 30A | Luneta térmica | |
| 27 | 5A | Receptor de la calefacción independiente | |
| 29 | 30A | Unidad de mando PSM, válvulas PSM | |
| 30 | 5A | Actuador HangOn | |
| 31 | 20A | BCM2 | |
| 32 | 7.5A | Cayenne S [E Hybrid] Válvula de 2/3 vías circuito NT, relé válvula de cierre evaporador delantero, relé de la bomba de agua | |
| 33 | 15A | BCM2 | |
| 34 | 15A | BCM2 | |
| 35 | 5A | Unidad de mando de Vehicle Tracking System Plus | |
| 36 | 20A | BCM2 | |
| 37 | 20A | Unidad de mando caja de cambios [sin Start/Stop], bomba aceite caja de cambios | |
| 38 | 15A | Encendedor, enchufe compartimento, enchufe bajo guantera | |
| 39 | 15A | Enchufes traseros, enchufe del maletero | |
| 40 | 10A | Rear Seat Entertainment | |
| 42 | 5A | Unidad de mando del acoplamiento del remolque | |
| 43 | 10A | Unidad de mando de bloqueo transversal, Actuador HangOn | |
| 44 | 5A | Sensor de la calidad de aire | |
| 45 | 30A | Convertidor CC/CC [Start/Stop] | |
| 46 | 30A | Convertidor CC/CC [Start/Stop] | |
| 50 | 10A | Aire acondicionado delantero, mando del aire acondicionado trasero | |
| 51 | 10A | PCM 3.1, radio, navegación Japón | |
| 52 | 5A | Pantalla multifunción | |
| 53 | 10A | Módulo de cambio columna de dirección, calefacción del volante, unidad de mando cámara de marcha atrás, visualización brújula, amplificador Bose (Japón) | |
| 54 | 7.5A | Consola del techo | |
| 55 | 7.5A | Relé ACC estabilización |
