Panel de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Relé del compresor para el sistema de control electrónico de amortiguación Porsche Active Suspension Management (PASM) | |
| - | 50A | toma de corriente | |
| - | 40A | Encendido | |
| - | - | No utilizado | |
| - | - | No utilizado | |
| - | CAN de colisión | ||
| - | 5A | Gateway, Relé de encendido | |
| - | 20A | Módulo de control del remolque | |
| - | 20A | Módulo de control del remolque | |
| - | 20A | Módulo de control del remolque | |
| - | 20A | Módulo de control del asiento del pasajero | |
| - | - | No utilizado | |
| - | 30A | Freno de estacionamiento eléctrico (EPB) | |
| - | 20A | Módulo de control de carrocería trasero (BCM) | |
| - | 20A | Módulo de control de carrocería trasero (BCM) | |
| - | 25A | Módulo de control de carrocería trasero (BCM) | |
| - | 25A | Módulo de control de carrocería trasero (BCM) | |
| - | 5A | Sistema de monitoreo de presión de neumáticos (TPMS) | |
| - | 30A | Conector del remolque | |
| - | - | No utilizado | |
| - | 30A | Convertidor DC/DC para sistema start/stop | |
| - | 30A | Convertidor DC/DC para sistema start/stop, Fuente de alimentación del amplificador, consola de techo | |
| - | 25A | Subwoofer | |
| - | 5A | Sintonizador de TV | |
| - | 30A | Freno de estacionamiento eléctrico (EPB) | |
| - | 30A | Caja de control trasera | |
| - | 20A | Unidad de control en la puerta del pasajero delantero | |
| - | 5A | Receptor Telestar | |
| - | 20A | Unidad de control en la puerta trasera derecha | |
| - | 5A | Iluminación del maletero, Cargador inalámbrico de teléfono | |
| - | - | No utilizado | |
| - | 5A | Gateway, Bloqueo del diferencial trasero, Unidad de control del remolque, Freno de estacionamiento eléctrico (EPB), Relé de Control de crucero adaptativo (ACC) | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 15A | Terminal 15, tablero de instrumentos | |
| - | - | No utilizado | |
| - | - | No utilizado | |
| - | - | No utilizado | |
| - | 7.5A | Consola de techo | |
| - | 5A | Control de crucero adaptativo (ACC) | |
| - | 20A | Fusible del encendedor de cigarrillos Porsche Macan, toma de corriente en el reposabrazos | |
| - | 20A | Tomas de encendedor de cigarrillos en la parte trasera de la consola central y en el maletero | |
| - | 7.5A | Sistema multimedia para pasajeros traseros | |
| - | 15A | Unidad de control de climatización para pasajeros traseros | |
| - | 10A | Sistema central de información y comunicación (Porsche Communication Management (PCM)) / Adaptador CAN | |
| - | - | No utilizado | |
| - | - | No utilizado | |
| - | - | No utilizado | |
| - | 5A | Cámaras Surround View, cámara trasera | |
| - | 25A | Ventana trasera calefaccionada (relé) | |
| - | 30A | Aire acondicionado | |
| - | 20A | Unidad de control del portón trasero | |
| - | 15A | Unidad de control Porsche Active Suspension Management (PASM) | |
| - | 10A | Bloqueo del diferencial trasero |
Panel de fusibles del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Conector de diagnóstico | |
| - | 5A | Bloqueo de encendido | |
| - | 5A | Bloqueo de encendido | |
| - | 5A | Bloqueo de la columna de dirección | |
| - | 15A | Ajuste de la columna de dirección | |
| - | - | Reserva | |
| - | 5A | Columna de dirección | |
| - | 5A | Conector de diagnóstico | |
| - | 5A | PTC | |
| - | 5A | No involucrado | |
| - | 10A | No involucrado | |
| 1 | - | Reserva | |
| 2 | 5A | Brújula | |
| 3 | 10A | Columna de dirección y volante calefaccionados | |
| 4 | 5A | tablero de instrumentos | |
| 5 | 20A | No involucrado | |
| 6 | 30A | No involucrado | |
| 7 | - | Reserva | |
| 8 | 30A | Motor del ventilador | |
| 9 | 30A | Limpiaparabrisas | |
| 10 | 20A | Ajuste del respaldo del asiento del conductor | |
| 11 | 20A | Ajuste del respaldo del asiento del pasajero | |
| 12 | - | Reserva |

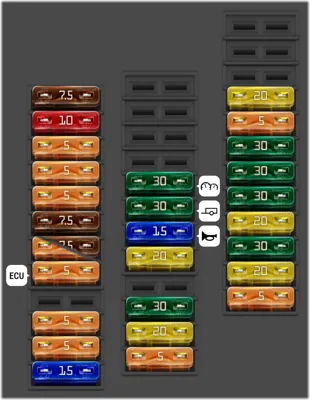

Caja de fusibles del compartimento de pasajeros en el lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Cámara frontal, Sistema de asistencia de estacionamiento | |
| - | 10A | Airbags de seguridad, Detección de ocupación del asiento | |
| - | 5A | Espejo interior electrocrómico, Sensor de calidad del aire, Unidad de control de la puerta del garaje, Porsche Stability Management (PSM), Módulo de electrónica de carrocería delantera (BCM) | |
| - | 5A | Ventilación del asiento delantero | |
| - | 5A | Unidad de control de faros, Faro izquierdo (lámparas halógenas), Corrector de faros, Faro derecho (lámparas halógenas) | |
| - | 7.5A | Faro derecho (Bi-Xenón) | |
| - | 5A | Faro izquierdo (Bi-Xenón) | |
| - | 7.5A | Faro izquierdo (Bi-Xenón) | |
| - | 5A | Unidad de control del motor, Sistema antirrobo (Porsche Vehicle Tracking System (PVTS)), Electrónica de carrocería trasera (BCM) | |
| - | 5A | Sensor de presión de refrigerante | |
| - | 5A | Sistema de Asistencia de Cambio de Carril (LCA) | |
| - | 15A | Electrónica del motor | |
| - | 30A | Tablero de instrumentos, Columna de dirección y volante calefaccionados, Brújula, Conector de diagnóstico | |
| - | 30A | Servofreno (remolque) | |
| - | 15A | Bocina | |
| - | 20A | Unidad de control en la puerta del conductor | |
| - | 30A | Porsche Stability Management (PSM) | |
| - | 20A | Unidad de control en la puerta trasera izquierda | |
| - | 5A | Sistema antirrobo (Porsche Vehicle Tracking System (PVTS)), Freno de estacionamiento eléctrico (EPB), Sensor de lluvia | |
| - | 20A | Unidad de control del asiento del conductor | |
| - | 5A | Bomba de diagnóstico del sistema de combustible | |
| - | 30A | Módulo de control de carrocería delantero (BCM) | |
| - | 30A | Módulo de control de carrocería delantero (BCM) | |
| - | 30A | Módulo de control de carrocería delantero (BCM) | |
| - | 20A | Techo panorámico | |
| - | 30A | Módulo de control de carrocería delantero (BCM) | |
| - | 20A | Techo panorámico | |
| - | 5A | Sirena de alarma |
