Caja de fusibles en el compartimento de equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Amplificador de audio (Burmester) | |
| - | 25A | Amplificador de audio (Sonido ASK, Bose) | |
| - | 30A | Unidad de control de arranque/parada | |
| - | 30A | Unidad de control de arranque/parada | |
| - | 10A | Bloqueo del diferencial | |
| - | 30A | Bloqueo del diferencial | |
| - | 30A | [Híbrido]: Amplificador de audio (Sonido ASK, Bose) | |
| - | 30A | Subwoofer (Bose, Burmester) | |
| - | 25A | Portón trasero eléctrico | |
| - | 25A | Unidad de control PASM | |
| - | 25A | Luces del compartimento de equipaje | |
| - | 10A | Unidad de control PDCC | |
| - | 15A | Luces de circulación diurna, derecha / Luz trasera, derecha / Luz de reversa, derecha / Luz antiniebla trasera, izquierda / Luz de freno, derecha / Luz de freno elevada / Cortinilla parasol / Bloqueo eléctrico de la columna de dirección / Limpiaparabrisas trasero / Ventana trasera calefaccionada / Vigilancia interior/sensor de inclinación / PASM / Unidad de control del motor / Luces de seguridad/bordillo, puertas delanteras / Luz interior/luz de lectura delantera / Luz interior trasera / Luz de orientación / Luz de matrícula / Sensores Hall de velocidad del motor 1 +3 / Luz interior | |
| - | 15A | Luces de circulación diurna, izquierda / Luz trasera, izquierda / Luz de reversa, izquierda / Luz antiniebla trasera, derecha / Luz de freno, izquierda / Luces de seguridad/bordillo, puertas traseras / Control de la aleta de escape / Tapa de llenado cerrada / Extender/retraer alerón | |
| - | 30A | Mecanismo de cierre del portón trasero / Tapa de llenado abierta / Retraer/extender alerón trasero / Cortinilla parasol | |
| - | 15A | Bocina de alarma | |
| - | 5A | Unidad de control Gateway | |
| - | 20A | Ventana trasera calefaccionada | |
| - | 5A | Unidad de control PASM | |
| - | 5A | Unidad de control Gateway | |
| - | 5A | Freno de estacionamiento eléctrico | |
| - | 10A | Bloqueo del diferencial | |
| - | 10A | Unidad de control PDCC | |
| - | 40A | Compresor PASM | |
| - | 40A | Freno de estacionamiento eléctrico | |
| - | Ventana trasera calefaccionada | ||
| - | Aleta del alerón [Turbo] / Válvula de cierre para relé enfriador (intercambiador de calor) [Híbrido] | ||
| - | Aleta del alerón [Turbo] | ||
| - | Compresor PASM |

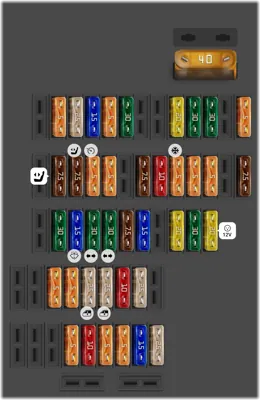

Caja de fusibles del tablero de instrumentos (Derecha)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Unidad de control de monitoreo de presión de neumáticos | |
| 3 | 30A | Calefacción de asientos, delanteros | |
| 4 | 30A | Calefacción de asientos, traseros | |
| 5 | 20A | Ajuste de asiento, trasero derecho | |
| 8 | 30A | Ajuste de asiento delantero derecho con memoria | |
| 9 | 5A | [RHD]: Botón de freno de estacionamiento eléctrico | |
| 10 | 15A | [LHD]: Auricular, cargador de teléfono móvil, [RHD]: Ajuste de columna de dirección | |
| 11 | 25A | [LHD]: Sintonizador de TV, [RHD]: Unidad de control PDK | |
| 12 | 5A | [LHD]: Teléfono | |
| 14 | 7.5A | Faro de xenón derecho | |
| 16 | 5A | [RHD]: Toma de diagnóstico | |
| 17 | 5A | Unidad de control PSM | |
| 18 | 5A | [LHD]: Aire acondicionado, sensor solar, [RHD]: Sensor de embrague de la unidad de control PDK | |
| 19 | 10A | Abridor de puerta de garaje | |
| 20 | 7.5A | Unidad de control del airbag | |
| 22 | 5A | Interruptor de columna de dirección | |
| 23 | 5A | Control de crucero adaptativo (ACC) | |
| 24 | 7.5A | Ventilación de asientos, asientos delanteros | |
| 25 | 7.5A | Ventilación de asientos, asientos traseros | |
| 27 | 20A | Toma de consola central delantera, encendedor trasero | |
| 28 | 30A | Ajuste de asiento delantero derecho con memoria | |
| 29 | 20A | [LHD]: Toma en consola central trasera, toma en guantera, toma en consola central trasera grande | |
| 31 | 15A | Nevera | |
| 32 | 7.5A | Entretenimiento de asientos traseros | |
| 33 | 30A | [RHD]: Luz direccional, trasera derecha, Luz de posición, delantera izquierda, Faro de luz baja, derecho, Faro de luz alta, derecho, Indicadores de dirección laterales, delanteros, Luz de giro, delantera izquierda, Bloqueo de encendido, Bocinas de dos tonos, PSM, Relé de arranque, Interruptor de luces de emergencia LED, Iluminación de bloqueo de encendido, Luz direccional, delantera izquierda/derecha, Luces de espacio para los pies, Bloqueo antirrobo de encendido, Válvulas de control de dirección asistida, Chorros de limpiaparabrisas calefaccionados | |
| 34 | 30A | [RHD]: Luz direccional, trasera izquierda, Luz de posición, delantera derecha, Faro de luz baja, izquierda, Faro de luz alta, izquierda, Luz de giro, delantera derecha, Elementos de obturación, derecha/izquierda, Ventilación activa de frenos abierta/cerrada, Chorros de limpiaparabrisas calefaccionados, Tapa del compartimiento del motor, Ajuste del haz del faro | |
| 35 | 15A | [RHD]: Bloqueo de columna de dirección, Tapa de llenado cerrada/abierta, Bomba de limpiaparabrisas, delantera/trasera | |
| 36 | 30A | [RHD]: Sistema de limpieza de faros | |
| 39 | 25A | Unidad de control PSM | |
| 40 | 10A | [LHD]: Cierre centralizado para puerta delantera/trasera derecha | |
| 41 | 25A | Ventanas eléctricas, delantera derecha | |
| 42 | 25A | Ventanas eléctricas, trasera derecha | |
| 43 | 5A | Bocina de alarma | |
| 44 | 5A | Sistema de seguimiento de vehículos VTS | |
| 47 | 25A | Unidad de control de la bomba de combustible | |
| 48 | 15A | Bocina (bocinas de dos tonos) | |
| 49 | 5A | Toma de diagnóstico | |
| 50 | 5A | [RHD]: Unidad de control de bloqueo de encendido, interruptor de luces | |
| 51 | 10A | [RHD]: Cierre centralizado para puerta delantera derecha | |
| 52 | 5A | [RHD]: Bloqueo de columna de dirección | |
| 57 | 40A | Unidad de control de la bomba PSM |

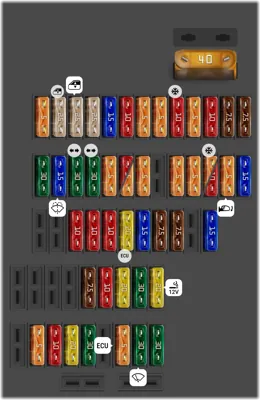

Caja de fusibles del tablero de instrumentos (Izquierda)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Interruptor de la columna de dirección | |
| 2 | 7.5A | Tablero de instrumentos | |
| 3 | 10A | PCM 3.1/CDR 31 | |
| 4 | 5A | Instrumento adicional | |
| 5 | 10A | Aire acondicionado, delantero + trasero | |
| 6 | 5A | Cámara de visión trasera | |
| 7 | 5A | [RHD]: Botón del freno de estacionamiento eléctrico | |
| 8 | 10A | [LHD]: Cierre centralizado para la puerta trasera izquierda, [RHD]: Cierre centralizado para las puertas izquierdas | |
| 9 | 15A | [LHD]: Ajuste de la columna de dirección | |
| 10 | 25A | [LHD]: Unidad de control PDK | |
| 11 | 25A | Ventanas eléctricas, trasera izquierda | |
| 12 | 25A | Ventanas eléctricas, delantera izquierda | |
| 13 | 5A | ParkAssist, | |
| 14 | 15A | Faro de xenón, izquierdo | |
| 15 | 5A | Espejo interior, Conector de diagnóstico | |
| 16 | 5A | [LHD]: Unidad de control PDK, sensor de embrague, [RHD]: Aire acondicionado, sensor solar, [LHD]: Híbrido: Unidad de control de transmisión | |
| 16 | 10A | [LHD]: Unidad de control PDK, sensor de embrague, [RHD]: Aire acondicionado, sensor solar, [LHD]: Híbrido: Unidad de control de transmisión | |
| 17 | 5A | Híbrido: Electrónica de potencia, actuador de husillo | |
| 18 | 5A | Híbrido: Dirección asistida | |
| 20 | 5A | [LHD]: Unidad de control de bloqueo de encendido, interruptor de luz, [RHD]: Sintonizador de TV | |
| 21 | 10A | [LHD]: Cierre centralizado para la puerta delantera izquierda | |
| 21 | 5A | [RHD]: Cargador de teléfono móvil | |
| 22 | 5A | Bloqueo de la columna de dirección | |
| 23 | 30A | [LHD]: Intermitente, trasero derecho, Luz de posición, delantera izquierda, Faro de luz baja, derecho, Faro de luz alta, derecho, Indicadores de dirección laterales, delanteros, Luz de giro, delantera izquierda, Bloqueo de encendido, Bocinas de dos tonos, PSM, Relé de arranque, LED del interruptor de luces de emergencia, Iluminación del bloqueo de encendido, Intermitente, delantero izquierdo/derecho, Luces de espacio para los pies, Bloqueo antirrobo del encendido, Válvulas de control de dirección asistida, Boquillas de limpiaparabrisas calefaccionadas | |
| 24 | 30A | [LHD]: Intermitente, trasero izquierdo, Luz de posición, delantera derecha, Faro de luz baja, izquierdo, Faro de luz alta, izquierdo, Luz de giro delantera derecha, Elementos de obturación, derecho/izquierdo, Ventilación activa de frenos abierta/cerrada, Boquillas de limpiaparabrisas calefaccionadas, Tapa del compartimento del motor, Ajuste del haz de los faros | |
| 25 | 15A | [LHD]: Bloqueo de la columna de dirección, Tapa de llenado cerrada/abierta, Bomba del limpiaparabrisas, delantera/trasera | |
| 26 | 30A | [LHD]: Sistema de limpieza de faros | |
| 27 | 15A | Bobinas de encendido | |
| 29 | 7.5A | Sensor de nivel de aceite, sensor de árbol de levas | |
| 30 | 7.5A | Sensores de oxígeno detrás del catalizador | |
| 31 | 15A | Válvulas de control eléctricas para el motor | |
| 32 | 20A | Unidad de control del motor | |
| 33 | 10A | Activación del ventilador, detección de fugas del tanque | |
| 34 | 10A | Válvulas para el motor | |
| 35 | 10A | Sensores de oxígeno delante del catalizador | |
| 38 | 20A | Encendedor delantero, toma del compartimento de equipaje | |
| 39 | 30A | Ajuste del asiento delantero izquierdo sin memoria | |
| 40 | 20A | [RHD]: Tomas en la consola central, guantera | |
| 41 | 10A | Unidad de control PSM | |
| 42 | 7.5A | Luz interior en la consola superior | |
| 47 | 30A | Techo corredizo/inclinable | |
| 48 | 30A | Limpiaparabrisas | |
| 49 | 5A | Unidad de control del motor | |
| 51 | 30A | Ajuste del asiento delantero izquierdo con memoria | |
| 52 | 20A | Ajuste del asiento, trasero izquierdo | |
| 53 | 10A | Bomba de circulación | |
| 54 | 5A | Sensor de lluvia | |
| 57 | 40A | Ventilador del sistema de aire acondicionado |
Portador de Relés
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Relé Principal | |
| - | 40A | Bomba de Aire Secundaria [Opción] | |
| - | Bomba de Circulación | ||
| - | Bomba de Aceite de Transmisión [V6 TDI] | ||
| - | Relé Principal, excepto [V6 TDI] | ||
| - | Bomba de Aire Secundaria [Opción], excepto [V6 TDI] | ||
| - | Relé de Arranque 2 [V6 TDI] | ||
| - | Relé de Arranque, excepto [V6 TFSI] | ||
| - | Bomba de Aceite de Transmisión Híbrida [V6 TFSI] |
