AutoGuia

Fusibles Interiores

N°	A	Descripción
-	10A	Luz de cruce derecha
-	10A	Luz de cruce izquierda
-	5A	INT/A
-	10A	SBMT
-	7.5A	Luces de posición
-	15A	+30 (ACM - TPCU - RRM - DLC)
-	5A	INT (FRENO NO - tablero de instrumentos)
-	15A	Cierre centralizado
-	5A	INT (BSM - SAS - FRENO NC)
-	20A	Bomba de lavado bidireccional
-	20A	Ventana eléctrica del conductor
-	20A	Ventana eléctrica del pasajero
-	5A	INT (PAM - CCS - RRM - ECM)
-	7.5A	INT (ORC)
-	5A	INT (CÁMARA TRASERA-AUX)
-	5A	+30 (tablero de instrumentos)
-	7.5A	Luz de carretera izquierda
-	7.5A	Luz de carretera derecha
-	7.5A	Luz antiniebla izquierda
-	7.5A	Luz antiniebla derecha
-	10A	No identificado

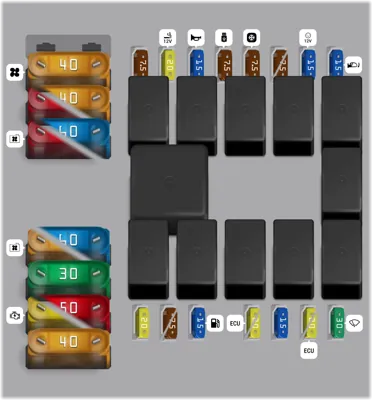

Caja de fusibles del compartimento del motor

N°	A	Descripción
-	40A	Bomba de Control Electrónico de Estabilidad (ESC)
-	20A	Relé de Arranque 3.6L (Motor de Gasolina 3.6L)
-	50A	Unidad de Bujías de Precalentamiento (Motor Diesel 3.0L)
-	50A	Centro de Distribución de Energía Secundario (PDC) (Relé de Transmisión de Potencia, Bomba de Vacío, KL30 para el Módulo de Transmisión del Cambiador [STM]) (Motor de Gasolina 3.6)
-	40A	Calentador del Filtro de Combustible (Motor Diesel 3.0L)
-	30A	Relé de la Bomba SELESPEED (Motor Diesel 3.0L)
-	40A	Ventilador de Enfriamiento del Motor - 2da Velocidad (sin aire acondicionado)
-	60A	Ventilador de Enfriamiento del Motor - 2da Velocidad (con aire acondicionado)
-	50A	Ventilador de Enfriamiento del Motor - 1ra Velocidad (sin aire acondicionado)
-	60A	Ventilador de Enfriamiento del Motor - 1ra Velocidad (con aire acondicionado)
-	40A	Soplador del Compartimiento de Pasajeros
-	15A	Toma de Corriente Trasera
-	15A	Claxon
-	15A	Regulador de Presión de Combustible (MPROP)-DVR (Motor Diesel 3.0L)
-	20A	Toma de Corriente
-	7.5A	Cargador USB
-	7.5A	Módulo de Transmisión del Cambiador KL15 (STM) (3.6), Bobina del Relé de Arranque KL15 (Motor de Gasolina 3.6)
-	7.5A	Automatizador de Transmisión Manual KL15 (MTA), Unidad de Selector de Marchas KL15, Módulo de Control del Motor KL15 (ECM), Bobina del Relé de Arranque KL15 (Motor Diesel 3.0L)
-	20A	Módulo de Control del Motor (ECM), Inyectores (Motor de Gasolina 3.6)
-	20A	Cargas Secundarias, Módulo de Control del Motor (ECM) (Motor Diesel 3.0L)
-	7.5A	Módulo de Control del Motor KL30 (ECM), Bobina del Relé Principal KL30 (Motor de Gasolina 3.6)
-	7.5A	Automatizador de Transmisión Manual KL30 (MTA), Módulo de Control del Motor KL30 (ECM), Bobina del Relé Principal KL30 (Motor Diesel 3.0L)
-	7.5A	Compresor de aire acondicionado - Si está equipado
-	30A	Limpiaparabrisas
-	15A	Bomba de Combustible
-	20A	Módulo de Control del Motor (ECM), Bobinas de Encendido (Motor de Gasolina 3.6)
-	20A	Módulo de Control del Motor (ECM), Cargas Primarias (Motor Diesel 3.0L)
-	20A	Válvulas de Control Electrónico de Estabilidad (ESC)
-	7.5A	Bobina del Relé de la Bomba de Vacío KL15 (Motor de Gasolina 3.6) - Si está equipado
-	15A	Espejos calefaccionados

Fusibles Bajo el Capó - Fusibles Adicionales del PDC Frontal

N°	A	Descripción
-	20A	Bomba de vacío [Motor de gasolina 3.6] - [Si está equipado]
-	30A	RELE de potencia de transmisión [Motor de gasolina 3.6] - [Si está equipado]
-	7.5A	Bomba de urea [Motor diésel 3.0] - [Si está equipado]
-	25A	Sensor de NOX de urea 1-2 - Sensor de PM [Motor diésel 3.0] - [Si está equipado]
-	5A	Módulo de transmisión del cambiador (STM) [Motor de gasolina 3.6] - [Si está equipado]
-		No identificado
-		No identificado
-		No identificado

Fusibles Interiores - Fusibles del Pilar Central Derecho

N°	A	Descripción
-	7.5A	Calefaccionado del Asiento
-	20A	Calefaccionado de las Ventanas Traseras Izquierdas
-	20A	Calefaccionado de las Ventanas Traseras Derechas
-		No Identificado
-		No Identificado
-		No Identificado
-	20A	Interruptor Auxiliar (Desde el Encendido) - [Si Está Equipado]
-	20A	Interruptor Auxiliar (Desde la Batería) - [Si Está Equipado]
