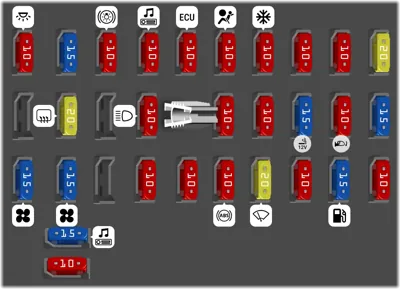

Fusiblera del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (ROOM LAMP) Luz de domo y luz interior | |
| 2 | 15A | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
| 3 | 10A | (STOP LAMP) Luces de freno | |
| 4 | 10A | (AUDIO) Sistema de audio | |
| 5 | 10A | (ENG CONT) Unidad de control del motor | |
| 6 | 10A | (AIR BAG) Airbag | |
| 7 | 10A | (AIR CON) Aire acondicionado | |
| 8 | 10A | (A/T CONT) Control de la caja automática | |
| 9 | 10A | ELEC 'IG' | |
| 10 | 20A | (SPARE1) Fusible de respuesto | |
| 12 | 20A | (REAR DEFOG) Desempañador trasero | |
| 14 | 10A | (HEAD LAMP) Faros | |
| 15 | (FUSE PULLER) Sacafusibles | ||
| 16 | 10A | (FUEL INJ) Inyectores de combustible | |
| 17 | 10A | (METER & CLOCK) Cuadro de instrumentos; Cuadro de instrumentos | |
| 18 | 15A | (CIGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 19 | 10A | (OUT SIDE MIRR) Espejos eléctricos | |
| 20 | 15A | (SPARE2) Fusible de respuesto | |
| 21 | 15A | (BLOWER1) Motor soplador de AC | |
| 22 | 15A | (BLOWER2) Motor soplador de AC | |
| 24 | 10A | (TURN LAMP) Luces de giro o guiño | |
| 25 | 10A | (METER & REV L) Cuadro de instrumentos; Luces de reversa | |
| 26 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 27 | 20A | (WIPER) Limpiaparabrisas | |
| 28 | 10A | (HEATER SEAT) Asientos calefaccionados | |
| 29 | 15A | (FUEL PUMP) Bomba de combustible | |
| 30 | 10A | (SPARE3) Fusible de respuesto | |
| 31 | 15A | (AUDIO2) Sistema de audio | |
| 32 | 10A | ELEC 'B' |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 15A | (WIPER DEICER) Descongelador o desempañador | |
| 4 | 5A | (ABS SOL 2) Solenoide del sistema de frenos antibloqueo | |
| 5 | 10A | (REAR FOG 1) Luces antiniebla traseras | |
| 6 | 20A | (METER) Cuadro de instrumentos | |
| 7 | 15A | (FOG) Luces antiniebla | |
| 8 | 15A | (H/L (HI)) Faros de luz alta | |
| 9 | 15A | (H/L (LO)) Faros de luz baja | |
| 10 | 30A | (RAD FAN) Ventilador del radiador | |
| 11 | 30A | (RAD FAN 2) Ventilador del radiador | |
| 12 | 30A | (P/WDW) Ventanas eléctricas | |
| 13 | 20A | B+ | |
| 14 | 60A | B+ IG2 (65A) | |
| 17 | 15A | (POWER SOCKET) Encendedor de cigarrillos / enchufes de corriente | |
| 18 | 15A | (HORN) Bocina | |
| 19 | 15A | 1.6 ETC | |
| 20 | 10A | (TAIL ) Luces traseras | |
| 21 | 10A | (ECCS) Sistema de aire acondicionado | |
| 23 | 15A | (IG COIL) Bobina de encendido | |
| 24 | 100A | (ALT. B) Sistema de carga | |
| 25 | 30A | (IGN SW) Interruptor de encendido | |
| 26 | 20A | (ABS MTR 2) Sistema de frenos antibloqueo | |
| 27 | 20A | (ABS MTR 1) Sistema de frenos antibloqueo | |
| 28 | 20A | (ABS SOL 1) Solenoide del sistema de frenos antibloqueo | |
| 29 | 60A | B+, IG1 (65A) |
Caja de relés en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces bajas del faro | ||
| - | Relé de la alarma antirrobo | ||
| - | Relé del 2° ventilador del radiador | ||
| - | Conector de diagnóstico ABS | ||
| - | Relé del 1er ventilador del radiador | ||
| - | Relé de la bocina | ||
| - | Relé del aire acondicionado | ||
| - | Relé de la transmisión automática | ||
| - | Relé del 3er ventilador del radiador | ||
| - | Relé de luces altas del faro |
