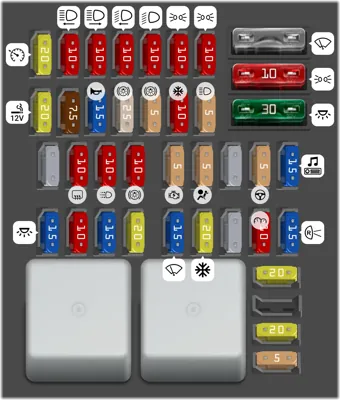

Caja de fusibles en el compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Mandos bajo el volante, limitador/regulador de velocidad. retrovisor interior, módulo alerta cinturón, ayuda al aparcamiento. calefacción adicional, reglaje en altura de los faros. deshielo de la luneta trasera | |
| 2 | 10A | Luz de carretera izquierda, mandos bajo el volante | |
| 3 | 10A | Luces derechas de carretera | |
| 4 | 10A | Luz izquierda de cruce | |
| 5 | 10A | Luz de cruce, luz de día delantera derecha, luces de posición izquierdas, luz de carretera derecha | |
| 6 | 10A | Luces de posición izquierdas, luces de posición delanteras | |
| 7 | 10A | Luces de posición derechas, luces de posición traseras | |
| 8 | 20A | Encendedor | |
| 9 | 7.5A | Luces traseras de niebla | |
| 10 | 15A | Bocina | |
| 11 | 25A | Mandos bajo el volante, contactor de stop | |
| 12 | 5A | ABS-ESC, contactor de stop | |
| 13 | 10A | Iluminación plafonier, iluminador del maletero, climatización, elevalunas eléctricos | |
| 14 | 5A | Condenación de las puertas, sensor de lluvia y luz, sensor del ángulo del volante, botón de arranque del vehículo, elevalunas eléctricos traseros | |
| 15 | Caja de velocidades automática | ||
| 16 | 10A | Reglaje en altura de los faros, luneta trasera, calefacción, ayuda al aparcamiento, regulador de velocidad, radio, asiento calefactante, alerta cinturón de seguridad | |
| 17 | 10A | Luces de día | |
| 18 | 10A | Contactor de stop, limpialuneta, unidad central del habitáculo | |
| 19 | 5A | Inyección, arranque, bomba de carburante | |
| 20 | 5A | Airbag, bloqueo eléctrico de la columna de dirección | |
| 21 | GPL | ||
| 22 | 5A | Dirección asistida | |
| 23 | 15A | Radio y multimedia, toma de diagnóstico | |
| 24 | 15A | Iluminación interior, elevalunas eléctricos, climatización, retrovisores eléctricos, luces de freno. ABS. unidad central del habitáculo | |
| 25 | 10A | Unidad central del habitáculo, acceso manos libres | |
| 26 | 15A | Indicadores de dirección | |
| 27 | 20A | Condenación de los abrientes | |
| 28 | 15A | Limpiacristales, luces de marcha atrás, unidad central de energía | |
| 29 | 20A | Climatización, mandos bajo el volante, unidad central de energía | |
| 30 | Mandos bajo el volante, Alarma | ||
| 31 | 10A | Cuadro de instrumentos | |
| 32 | 15A | Luces de marcha atrás, limpialuneta, unidad central del habitáculo. Caja de velocidades automática | |
| 37 | Limpiaparabrisas, mandos bajo el volante | ||
| 38 | 10A | Luz de día delantera izquierda, luces de posición derechas, luces de carretera izquierdas, luces de cruce derechas. luces antiniebla delanteras | |
| 39 | 30A | Iluminación interior, iluminación de la placa de matrícula. luces antiniebla |

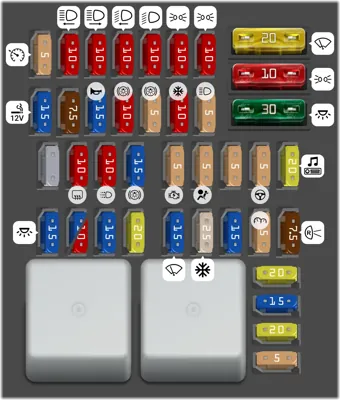

Caja de fusibles en el compartimiento de pasajeros (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Mandos bajo el volante, limitador/regulador de velocidad. retrovisor interior, módulo alerta cinturón, ayuda al aparcamiento. calefacción adicional, reglaje en altura de los faros. deshielo de la luneta trasera | |
| 2 | 10A | Luz de carretera izquierda, mandos bajo el volante | |
| 3 | 10A | Luces derechas de carretera | |
| 4 | 10A | Luz izquierda de cruce | |
| 5 | 10A | Luz de cruce, luz de día delantera derecha, luces de posición izquierdas, luz de carretera derecha | |
| 6 | 10A | Luces de posición izquierdas, luces de posición delanteras | |
| 7 | 10A | Luces de posición derechas, luces de posición traseras | |
| 8 | 15A | Encendedor | |
| 9 | 7.5A | Luces traseras de niebla | |
| 10 | 15A | Bocina | |
| 11 | 10A | Mandos bajo el volante, contactor de stop | |
| 12 | 5A | ABS-ESC, contactor de stop | |
| 13 | 10A | Iluminación plafonier, iluminador del maletero, climatización, elevalunas eléctricos | |
| 14 | 5A | Condenación de las puertas, sensor de lluvia y luz, sensor del ángulo del volante, botón de arranque del vehículo, elevalunas eléctricos traseros | |
| 15 | Caja de velocidades automática | ||
| 16 | 10A | Reglaje en altura de los faros, luneta trasera, calefacción, ayuda al aparcamiento, regulador de velocidad, radio, asiento calefactante, alerta cinturón de seguridad | |
| 17 | 10A | Luces de día | |
| 18 | 15A | Contactor de stop, limpialuneta, unidad central del habitáculo | |
| 19 | 5A | Inyección, arranque, bomba de carburante | |
| 20 | 5A | Airbag, bloqueo eléctrico de la columna de dirección | |
| 21 | 5A | GPL | |
| 22 | 5A | Dirección asistida | |
| 23 | 20A | Radio y multimedia, toma de diagnóstico | |
| 24 | 15A | Iluminación interior, elevalunas eléctricos, climatización, retrovisores eléctricos, luces de freno. ABS. unidad central del habitáculo | |
| 25 | 15A | Unidad central del habitáculo, acceso manos libres | |
| 25 | 10A | Unidad central del habitáculo, acceso manos libres | |
| 26 | 15A | Indicadores de dirección | |
| 27 | 20A | Condenación de los abrientes | |
| 28 | 15A | Limpiacristales, luces de marcha atrás, unidad central de energía | |
| 29 | 25A | Climatización, mandos bajo el volante, unidad central de energía | |
| 30 | 15A | Mandos bajo el volante, Alarma | |
| 31 | 5A | Cuadro de instrumentos | |
| 32 | 7.5A | Luces de marcha atrás, limpialuneta, unidad central del habitáculo. Caja de velocidades automática | |
| 37 | 20A | Limpiaparabrisas, mandos bajo el volante | |
| 38 | 10A | Luz de día delantera izquierda, luces de posición derechas, luces de carretera izquierdas, luces de cruce derechas. luces antiniebla delanteras | |
| 39 | 30A | Iluminación interior, iluminación de la placa de matrícula. luces antiniebla |
Panel de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo del embrague magnético del compresor de aire acondicionado | ||
| - | 5A | Boquillas de lavaparabrisas calefaccionadas | |
| - | 7.5A | Unidad de control eléctrico | |
| - | - | Reserva | |
| - | 25A | Unidad de control ABS/ESP | |
| - | 30A | Unidad de control ABS/ESP | |
| - | 40A | Desempañador trasero, desempañadores de espejos exteriores, circuitos de fusibles F38 y F47 | |
| - | 20A | Caja de fusibles/relevador del compartimento de pasajeros, circuitos de fusibles F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 | |
| - | 70A | Caja de fusibles/relevador del compartimento de pasajeros, circuitos de fusibles F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 | |
| - | 80A | Caja de fusibles y relevador en la cabina, Relevador del calefactor | |
| - | 50A | Unidad de control ABS/ESP / Suministro de energía para fusibles F7, F9 en la unidad de cabina | |
| - | - | Reserva | |
| - | 80A | Calefactor adicional | |
| - | 40A | Parabrisas calefaccionado, lado derecho | |
| - | 40A | Parabrisas calefaccionado, lado izquierdo | |
| - | 30A | Arrancador | |
| - | 15A | Unidad de control de transmisión automática | |
| - | 25A | ECU de inyección y protección del circuito del motor, suministro de fusible F5, inyectores del motor, indicador de combustible, bomba de combustible, bobinas de encendido | |
| - | 15A | Relevador del embrague del compresor de aire acondicionado, embrague del compresor de aire acondicionado | |
| - | 50A | Ventilador de enfriamiento | |
| - | 40A | Ventilador de enfriamiento de fluido de transmisión automática\*3 | |
| - | 80A | Bomba de dirección asistida eléctrica | |
| - | - | Reserva | |
| - | - | Reserva | |
| - | 15A | Sistema de gestión del motor, unidad de control del ventilador, control del relevador del compresor de aire acondicionado | |
| - | - | Reserva | |
| - | - | Reserva | |
| - | - | Reserva | |
| - | Relevador del arrancador | ||
| - | Relevador de luces de reversa | ||
| - | Relevador de la sirena antirrobo | ||
| - | Relevador del arrancador | ||
| - | Relevador del ventilador de enfriamiento de fluido | ||
| - | Relevador de luces de reversa | ||
| - | Relevador principal del sistema de gestión del motor | ||
| - | Relevador del embrague magnético del compresor de aire acondicionado | ||
| - | Relevador de la bomba de combustible |
