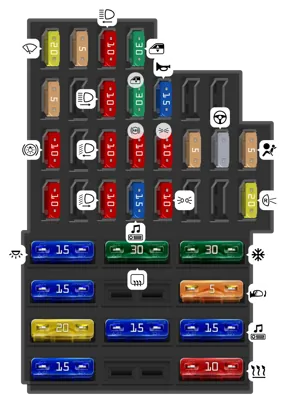

Fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Limpiaparabrisas | |
| 2 | 5A | Cuadro de instrumentos de inyección | |
| 3 | 10A | Luces de stop | |
| 4 | 10A | Antiarranque | |
| 5 | 5A | Caja de velocidades automática | |
| 9 | 10A | Luz izquierda de carretera | |
| 10 | 10A | Luz derecha de carretera | |
| 11 | 10A | Luz izquierda de cruce | |
| 12 | 10A | Luz derecha de cruce | |
| 13 | 30A | Elevalunas eléctricos traseros | |
| 14 | 30A | Elevalunas eléctricos delanteros | |
| 15 | 10A | ABS | |
| 16 | 15A | Radio | |
| 17 | 15A | Bocina | |
| 18 | 10A | Luz izquierda de posición | |
| 19 | 10A | Luz derecha de posición | |
| 21 | 5A | Deshielo retrovisores | |
| 24 | Dirección asistida | ||
| 26 | 5A | Airbag | |
| 27 | 20A | Luz de marcha atrás y limpialuneta | |
| 28 | 15A | Iluminación interior | |
| 29 | 15A | Alimentación general | |
| 30 | 20A | Bloqueo de los abrientes (puertas, capó y maletero) | |
| 31 | 15A | Luces delanteras de niebla | |
| 32 | 30A | Desempañador de la luneta trasera | |
| 34 | 15A | Transmisión 4 ruedas motrices (4WD) | |
| 36 | 30A | Acondicionador de aire | |
| 37 | 5A | Retrovisor eléctrico | |
| 38 | 15A | Radio | |
| 39 | 10A | Calefacción |

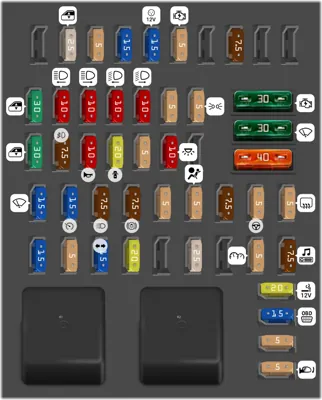

Compartimento del pasajero [Versión 1 - Conducción Izquierda]
![Compartimento del pasajero [Versión 1 - Conducción Izquierda]](/static/fusebox/renault/duster/renault_duster_2014_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Electro air conditioner fan | ||
| - | Calentador de Espejo | ||
| 1 | 30A | Elevalunas eléctricos delanteros | |
| 2 | 10A | Luz de carretera izquierda | |
| 3 | 10A | Luz de carretera derecha | |
| 4 | 10A | Luz de cruce izquierda | |
| 5 | 10A | Luz de cruce derecha | |
| 6 | 5A | Luces traseras | |
| 7 | 5A | Luces de posición delanteras | |
| 8 | 30A | Elevalunas eléctricos traseros | |
| 9 | 7.5A | Faros antiniebla traseros | |
| 10 | 10A | Bocina | |
| 11 | 20A | Cierre automático de puertas | |
| 12 | 5A | ABS-ESC, interruptor de freno, interruptor de embrague | |
| 13 | 10A | Luces interiores, luz del maletero, luz de la guantera | |
| 15 | 15A | Limpiaparabrisas | |
| 16 | 15A | Control de crucero/Limitador de velocidad, aviso de cinturón desabrochado, control de distancia de aparcamiento, multimedia, aire acondicionado, asientos calefactables, palanca de cambio automático, UCH | |
| 17 | 7.5A | Luces de circulación diurna | |
| 18 | 7.5A | Luces de freno | |
| 19 | 5A | Inyección, cuadro de instrumentos o salpicadero, habitáculo, palanca de cambio secuencial | |
| 20 | 5A | Airbag | |
| 21 | 7.5A | Transmisión 4x4 (4WD), GLP, caja de cambios automática, caja de cambios secuencial, marcha atrás | |
| 22 | 5A | Dirección asistida | |
| 23 | 5A | Luneta trasera térmica, asientos calefactables, alarma de cinturón de seguridad, control de distancia de aparcamiento, calefacción adicional del habitáculo, control de crucero/limitador de velocidad, parabrisas calefactable | |
| 24 | 15A | UCE del habitáculo | |
| 25 | 5A | UCE del habitáculo | |
| 26 | 15A | Luces intermitentes | |
| 27 | 20A | Mando de la columna de dirección | |
| 29 | 25A | Mando de la columna de dirección | |
| 31 | 5A | Cuadro de instrumentos | |
| 32 | 7.5A | Radio, panel de control del aire acondicionado del habitáculo, ventilación del habitáculo, toma de accesorios trasera | |
| 33 | 20A | Encendedor | |
| 34 | 15A | Conector de diagnóstico y radio | |
| 35 | 5A | Retrovisor desempañable | |
| 36 | 5A | Retrovisores eléctricos | |
| 37 | 30A | UCE del habitáculo, motor de arranque | |
| 38 | 30A | Limpiaparabrisas delantero | |
| 39 | 40A | Ventilación del habitáculo | |
| 41 | 25A | Elevalunas lado del conductor | |
| 42 | 5A | Transmisión 4x4 (4WD) | |
| 43 | 15A | GLP | |
| 44 | 15A | Toma de accesorios trasera | |
| 45 | 5A | UCE del habitáculo, motor de arranque | |
| 47 | 7.5A | No data |
Habitáculo, en la sección inferior izquierda del salpicadero.
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Seguridad para niños |
Compartimento del motor [K4M690-K4M694]
![Compartimento del motor [K4M690-K4M694]](/static/fusebox/renault/duster/renault_duster_2014_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Control y alimentación del relé de bloqueo de inyección en la placa de relés - alimentación del relé de la bomba de combustible en la placa de relés | |
| - | 30A | Fusible en versión de calefacción estándar: Alimentación del conjunto de ventiladores de refrigeración a través del relé de baja velocidad del conjunto de ventiladores en la placa de relés | |
| - | 40A | Fusible en versión con aire acondicionado: Alimentación del conjunto de ventiladores de refrigeración a través del relé de alta velocidad del conjunto de ventiladores o a través del relé de baja velocidad del conjunto de ventiladores en la placa de relés y la resistencia del conjunto de ventiladores - Alimentación del embrague del aire acondicionado a través del relé del embrague del aire acondicionado en la placa | |
| - | 60A | Alimentación de la monopalanca - alimentación de los fusibles F29 y F36 en la caja de fusibles del habitáculo | |
| - | 60A | Interruptor de encendido - monopalanca - alimentación al fusible F23 en la caja de fusibles del habitáculo | |
| - | 25A | Alimentación del fusible F34 en la caja de fusibles del habitáculo en versión 4x4 (tracción a las cuatro ruedas) | |
| - | 20A | Bomba de combustible adicional | |
| - | 50A | Unidad de control eléctrico del sistema de frenos antibloqueo en versiones sin programa electrónico de estabilidad | |
| - | 25A | Unidad de control eléctrico del sistema de frenos antibloqueo en versiones sin programa electrónico de estabilidad | |
| - | Conjunto de ventiladores de alta velocidad | ||
| - | Embrague del aire acondicionado | ||
| - | Conjunto de ventiladores de baja velocidad | ||
| - | Bomba de combustible | ||
| - | Bloqueo de inyección | ||
| - | Bocina | ||
| - | Faros antiniebla delanteros | ||
| - | Soplador de aire frío |
Compartimento del motor [F4R400-F4R402-F4R403-F4R404-F4R405-F4R408]
![Compartimento del motor [F4R400-F4R402-F4R403-F4R404-F4R405-F4R408]](/static/fusebox/renault/duster/renault_duster_2014_4.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Unidad de control eléctrico de la caja de cambios automática (119) con caja de cambios automática de 4 velocidades en motores F4R403 y F4R405 | |
| - | 25A | Control y alimentación del relé de bloqueo de inyección en la placa de relés - alimentación del relé de la bomba de combustible en la placa de relés | |
| - | 15A | Fusible en versión con aire acondicionado: alimentación del embrague del aire acondicionado a través del relé del embrague del aire acondicionado en la placa | |
| - | 40A | Fusible en versión con aire acondicionado: alimentación del conjunto de ventiladores de refrigeración a través del relé de alta velocidad del conjunto de ventiladores o a través del relé de baja velocidad del conjunto de ventiladores en la placa de relés y resistencia del conjunto de ventiladores | |
| - | 60A | Interruptor de encendido - monopalanca - alimentación al fusible F23 en la caja de fusibles del habitáculo | |
| - | 60A | Alimentación de la monopalanca - alimentación de los fusibles F29 y F36 en la caja de fusibles del habitáculo | |
| - | 25A | Alimentación del fusible F34 en la caja de fusibles del habitáculo en versión 4x4 (tracción a las cuatro ruedas) | |
| - | 20A | Bomba de combustible adicional | |
| - | 50A | Unidad de control eléctrico del sistema de frenos antibloqueo en versiones sin programa electrónico de estabilidad | |
| - | 25A | Unidad de control eléctrico del sistema de frenos antibloqueo en versiones sin programa electrónico de estabilidad | |
| - | Conjunto de ventiladores de alta velocidad | ||
| - | Embrague del aire acondicionado | ||
| - | Conjunto de ventiladores de baja velocidad | ||
| - | Bomba de combustible | ||
| - | Bloqueo de inyección | ||
| - | Bocina | ||
| - | Faros antiniebla delanteros | ||
| - | Soplador de aire frío | ||
| - | Motor de arranque |
