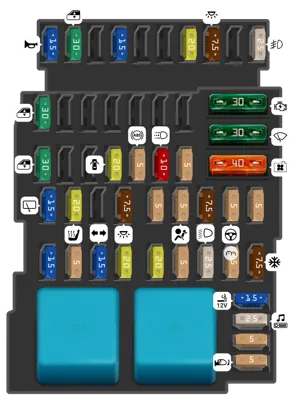

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Bocina | |
| 2 | 30A | Elevalunas eléctrico | |
| 4 | 15A | GPL | |
| 7 | 20A | Calculador de gestión de energía, calculador de acceso manos libres | |
| 8 | 7.5A | Luces de cortesía | |
| 10 | 25A | Luces antiniebla delanteras | |
| 11 | 30A | Elevalunas eléctricos delanteros | |
| 18 | 30A | Elevalunas eléctricos traseros | |
| 21 | 20A | Cierre centralizado de las puertas | |
| 22 | 5A | ABS | |
| 23 | 10A | Luces diurnas | |
| 24 | 5A | Bloqueo de los elevalunas traseros | |
| 25 | 15A | Limpiaparabrisas trasero | |
| 26 | 20A | Calefactor de asientos | |
| 28 | 7.5A | Luces de cortesía | |
| 29 | 5A | Sistema de gestión del motor | |
| 30 | 5A | Airbag | |
| 31 | 7.5A | Sistema de tracción total (4x4 / AWD) | |
| 32 | 5A | Sistema de dirección asistida | |
| 33 | 5A | Sistema de pretensores del cinturón de seguridad, advertencia del cinturón de seguridad | |
| 34 | 15A | Unidad de Control del Habitáculo | |
| 35 | 5A | Unidad de Control del Habitáculo | |
| 36 | 15A | Luces direccionales/ intermitentes/ señalizadores | |
| 37 | 20A | Sistema eléctrico del remolque | |
| 38 | 20A | Sistema de inmovilizador / Keyless entry | |
| 39 | 5A | Sistema de tracción total (4x4 / AWD) | |
| 40 | 25A | Faros principales | |
| 41 | 5A | Tablero de instrumentos | |
| 42 | 7.5A | Sistema de aire acondicionado | |
| 43 | 30A | Arranque | |
| 44 | 30A | Limpiaparabrisas delantero | |
| 45 | 40A | Ventilador para refrigeración | |
| 46 | 15A | Toma de corriente de 12V | |
| 47 | 25A | Radio / Sistema de Audio | |
| 48 | 5A | Calefacción o ventilación del habitáculo | |
| 49 | 5A | Mando de retrovisores eléctricos |
Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bocina | ||
| - | Relé de la bocina de alarma | ||
| - | Relé del arrancador 1 | ||
| - | Relé principal del sistema de gestión del motor | ||
| - | Relé del embrague del compresor de aire acondicionado | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del parabrisas calefaccionado 2 / Relé del ventilador de enfriamiento eléctrico | ||
| - | Relé del parabrisas calefaccionado 1 | ||
| - | Relé del arrancador 2 | ||
| 1 | 10A | Luces antiniebla | |
| 2 | 7.5A | Unidad de control eléctrico | |
| 3 | 30A | Ventana trasera calefaccionada, espejos exteriores calefaccionados | |
| 4 | 25A | Unidad de control de estabilidad | |
| 4 | 40A | Unidad de control de estabilidad | |
| 5 | 60A | Cadenas de fusibles P11, P24-P27, P34, P39, P41 | |
| 6 | 60A | Interruptor de encendido (bloqueo), circuitos de fusibles P28. P31, P38, P43, P46, P47 | |
| 7 | 50A | Unidad de control de estabilidad | |
| 8 | 80A | Toma de corriente del maletero | |
| 9 | 20A | Reserva | |
| 10 | 40A | Parabrisas calefaccionado 1 | |
| 11 | 40A | Parabrisas calefaccionado 2 | |
| 12 | 30A | Arrancador | |
| 13 | 15A | Reserva | |
| 14 | 25A | Sistema de gestión electrónica del motor | |
| 15 | 15A | Relé del embrague del compresor de aire acondicionado. Embrague del compresor de aire acondicionado | |
| 16 | 50A | Ventilador de enfriamiento eléctrico | |
| 17 | 40A | Unidad de control de la caja de cambios automática | |
| 18 | 80A | Bomba de dirección asistida eléctrica | |
| 21 | 15A | Sensores de concentración de oxígeno, válvula de purga del canister, sensor de posición del árbol de levas, válvula de cambio de fase |
