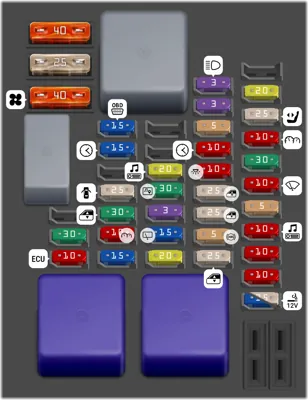

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Encendedor de cigarrillos | |
| - | 25A | Encendedor de cigarrillos | |
| - | 10A | Toma trasera | |
| - | 10A | Toma en el maletero | |
| - | 10A | Sistema de audio | |
| - | 5A | Retrovisores exteriores calefactables eléctricamente | |
| - | 10A | Lavaparabrisas, indicador de puerta abierta | |
| - | 30A | Freno de estacionamiento automático | |
| - | 10A | Cuadro de instrumentos | |
| - | 25A | Asiento eléctrico, interruptores de la columna de dirección | |
| - | 20A | Asiento pasajero calefactable eléctricamente | |
| - | 25A | Elevalunas eléctrico para la puerta del acompañante | |
| - | 5A | Interruptor de luz de freno, sensor de posición del pedal de freno, unidad de control ABS / ESP | |
| - | 25A | Elevalunas eléctrico de la puerta trasera derecha | |
| - | 25A | Elevalunas eléctrico de la puerta trasera izquierda | |
| - | 10A | Lámpara de guantera, lámpara de maletero izquierdo, luces de puertas, luces de espejo de parasol, sensor de lluvia | |
| - | 10A | Reloj, indicador de temperatura exterior, indicador de advertencia de cinturón de seguridad, conector del sistema de audio | |
| - | 5A | Unidad de control de aire acondicionado | |
| - | 3A | Lámparas de espejos en parasoles | |
| - | 3A | Pantallas interiores, sensor de lluvia y luz | |
| - | 20A | Conector de remolque | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 3A | Retrovisor interior | |
| - | 30A | Sistema de navegación, cambiador de CD, sistema de audio | |
| - | 20A | Sistema de audio, unidad de control del freno de estacionamiento | |
| - | 15A | Indicadores de dirección | |
| - | 10A | Cuadro de instrumentos | |
| - | 30A | Elevalunas eléctrico puerta conductor | |
| - | 25A | Cierre centralizado | |
| - | 15A | Reloj, indicador de temperatura exterior, pantalla del teléfono | |
| - | 15A | Toma de diagnóstico, relé de bocina, unidad de control de alarma, sirena | |
| - | 10A | Señales de freno, ECU | |
| - | 30A | Freno de estacionamiento automático | |
| - | 40A | Ventilador de aire acondicionado | |
| - | 25A | Techo solar eléctrico | |
| - | 40A | Calefacción luneta trasera |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz de posición | |
| 2 | 10A | Luz de posición | |
| 3 | 15A | Bomba lavafaros | |
| 4 | 20A | Faros antiniebla | |
| 5 | 10A | Luz de carretera | |
| 6 | 10A | Luz de carretera | |
| 7 | 15A | Toma de diagnóstico, relé de calefacción de luneta trasera, selector de modo de transmisión automática, corrector de luces eléctrico, unidad de control de luces de descarga de gas, unidad de control de calefacción adicional, limitador de velocidad, freno de estacionamiento automático, unidad de control de estacionamiento automático, espejo regulable en el habitáculo | |
| 8 | 30A | ABS, unidad de control ESP | |
| 9 | 30A | Limpiaparabrisas delantero | |
| 10 | 10A | Unidad de control de airbag | |
| 11 | 20A | No utilizado | |
| 12 | 7.5A | Unidad de control de caja de cambios automática | |
| 13 | 25A | Sistema de gestión del motor | |
| 14 | 15A | Sensores de concentración de oxígeno - calefacción | |
| 15 | 20A | Unidad de control de caja de cambios automática | |
| 16 | 5A | Señales de frenado, unidad de control eléctrico, dirección asistida eléctrica | |
| 17 | 10A | Sensor modos de funcionamiento caja automática, electrocorrector de faros, relé de luz de marcha atrás | |
| 18 | 15A | Unidad de control de equipos eléctricos | |
| 19 | 30A | Arranque | |
| 21 | 20A | Módulo de combustible, bobinas de encendido | |
| 22 | 10A | Embrague electromagnético del compresor del aire acondicionado | |
| 23 | 5A | Sistema de inyección ECU | |
| 24 | 20A | Luz de cruce | |
| 25 | 20A | Luz de cruce |
Caja adicional de fusibles
| N° | A | Descripción | |
|---|---|---|---|
| - | No utilizado | ||
| - | Relé del calentador de combustible [450] | ||
| - | Relé de luz de marcha atrás [602] | ||
| - | No utilizado | ||
| 1 | 80A | Unidad de interfaz del calentador [ 1550] | |
| 2 | 70A | Precalentamiento del bloque [257] | |
| 3 | 50A | ECU de la transmisión [119] | |
| 4 | 80A | Unidad de interfaz del calentador [1550] | |
| 5 | 60A | Ventilador eléctrico [188] mediante relé de alta velocidad del electroventilador | |
| 6 | 20A | Calentador de combustible [449] | |
| 8 | 30A | Mando relé ventilador eléctrico [234] |
Elementos adicionales
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del elevalunas eléctrico | ||
| - | Relé del sistema de sujeción para niños del elevalunas eléctrico trasero | ||
| - | 2O relés "+" con el motor en marcha | ||
| 1 | 40A | Fusible de alimentación |
Caja de fusibles de alta potencia
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 70A | Calefacción adicional del habitáculo | |
| 2 | 80A | Caja de fusibles y relés en el habitáculo | |
| 3 | 80A | Caja de fusibles y relés en el habitáculo | |
| 4 | 80A | Caja de fusibles y relés (unidad de control y conmutación) en el compartimento del motor 1, caja de relés de fusibles en el habitáculo | |
| 5 | 30A | Calefactor adicional | |
| 6 | 50A | ECU del ABS con ESP |
