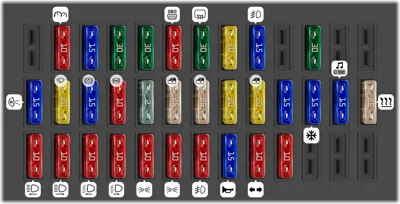

Caja de Fusibles del Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 10A | Tablero de instrumentos / Radio / Retrovisores eléctricos / Radioteléfono | |
| 3 | 15A | Plafonier/ Antiarranque / Iluminación maletero | |
| 4 | 30A | Corta consumidores | |
| 5 | 30A | Enganche de remolque | |
| 6 | 10A | Toma de diagnóstico / Luces bajas / Alarma | |
| 7 | 30A | Luneta trasera térmica | |
| 8 | 20A | Cierre eléctrico de las puertas/ Antiarranque | |
| 9 | 15A | Luces antiniebla delanteras [si equipado] | |
| 14 | 15A | Limpia-lavaluneta trasera/ Luces de marcha atrás/ Luneta trasera térmica/ Antiarranque/ Olvido de luces | |
| 15 | 20A | Limpiaparabrisas | |
| 16 | 15A | Luces de stop/ Tablero de instrumentos/ Airbag | |
| 17 | 10A | ABS [si equipado] | |
| 18 | 2A | Alarma / Alimentación general [si equipado] | |
| 19 | 25A | Levantacristales eléctrico izquierdo | |
| 20 | 25A | Levantacristales eléctrico derecho | |
| 21 | 20A | Asiento térmicos calefaccionados [si equipado] | |
| 22 | 20A | Levantavidrios traseros [si equipado] | |
| 24 | 15A | Aire acondicionado | |
| 25 | 15A | Radio/ Encendedor | |
| 26 | 25A | Calefacción | |
| 27 | 10A | Luz alta izquierda/ Tablero de instrumentos | |
| 28 | 10A | Luz alta derecha | |
| 29 | 10A | Luz baja izquierda | |
| 30 | 10A | Luz baja derecha | |
| 31 | 10A | Luz izquierda de posición/ Tablero de instrumentos/ Iluminación de los comandos/Radio/ Calefacción | |
| 32 | 10A | Luz derecha de posición/ Iluminación de los comandos | |
| 33 | 10A | Luces antiniebla traseras [si equipado] | |
| 34 | 15A | Bocina | |
| 35 | 10A | Luces intermitentes | |
| 36 | 10A | Desempañador espejos exteriores [si equipado] |
Relés en el Compartimento de Pasajeros (LHD Europa - Excepto Suecia))
| N° | A | Descripción | |
|---|---|---|---|
| - | Zumbador de alarma por alumbrado exterior no apagado | ||
| - | Relé del limpiaparabrisas | ||
| - | Relé-interruptor para intermitentes y alarma | ||
| - | Relé del limpiaparabrisas trasero | ||
| - | Relé de la luneta térmica (ventana trasera con calefacción) | ||
| - | Relé "+" después del interruptor de encendido / "+" antes del interruptor de encendido / Relé del compresor del A/A | ||
| - | Relé de la luz antiniebla / Receptor para el control remoto del cierre centralizado de puertas | ||
| - | Relé del sensor de nivel de combustible (1061) (sistemas de gasolina/GLP) | ||
| - | Relé para el cierre centralizado de puertas eléctrico | ||
| - | Receptor para el control remoto del cierre centralizado de puertas |
Relés en el Compartimento de Pasajeros (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la luneta térmica (ventana trasera con calefacción) | ||
| - | Relé de la luz antiniebla | ||
| - | Relé para los circuitos principales de encendido | ||
| - | Relé de luces diurnas - - Si está equipado | ||
| - | Relé de luces diurnas - - Si está equipado | ||
| - | Relé de luces diurnas - - Si está equipado | ||
| - | Vacío |
Caja de Fusibles del Motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Gestión del motor (sistema de inyección) | |
| 2 | 30A | Control del motor del ventilador de refrigeración (algunos modelos) | |
| 3 | 5A | Gestión del motor (D7F726) | |
| 5 | 15A | Gestión del motor | |
| 6 | 70A | ECU para el sistema de precalentamiento | |
| 7 | 50A | Control del motor del ventilador de refrigeración | |
| 8 | 60A | Interruptor combinado, luces de circulación diurna (modelos seleccionados), caja de fusibles/relés, cuadro de instrumentos (F4-F9), relés del circuito principal de encendido | |
| 9 | 25A | Sistema de frenos antibloqueo ABS | |
| 10 | 60A | Sistema de frenos antibloqueo ABS | |
| 11 | 60A | Cierre centralizado (algunos modelos), interruptor combinado, caja de fusibles/relés, panel de instrumentos (F35) (algunos modelos), luces de advertencia (algunos modelos), interruptor de encendido |
Caja de relés del motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé del motor del ventilador de refrigeración 2 | ||
| 2 | Relé del módulo de combustible (bomba de combustible) | ||
| 3 | Vacío | ||
| 4 | Relé del embrague electromagnético del compresor del A/A (Aire Acondicionado) | ||
| 5 | Relé del motor del ventilador de refrigeración 1 | ||
| 6 | Vacío | ||
| 7 | Relé de control del motor |
Caja de relés del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del motor del ventilador de refrigeración 2 | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del motor del ventilador de refrigeración 2 (D4F712) | ||
| - | Relé del embrague electromagnético del compresor del A/A | ||
| - | Relé del motor del ventilador de refrigeración 1 | ||
| - | Relé del motor de arranque (K7J 701, con transmisión automática) | ||
| - | Relé de control del motor |
