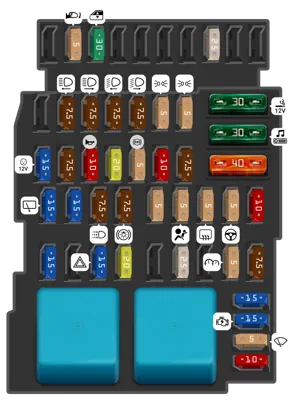

Relé de respaldo |
| - |
|
|
Relé de alimentación de la ECU de inyección de combustible |
| - |
|
|
Relé del compresor del aire acondicionado o de la 1ª velocidad del ventilador |
| - |
|
|
Relé de la bomba de combustible |
| - |
|
|
Relé del motor de arranque |
| - |
|
|
Relé de apagado de la bomba de combustible |
| - |
|
|
Relé del motor de arranque |
| - |
|
|
Relé de respaldo |
| - |
|
|
Relé de respaldo |
| 2 |
|
7.5A |
Sensor de corriente de la batería (928) |
| 3 |
|
30A |
Ventana trasera calefaccionada |
| 4 |
|
25A |
ABS/ESP (1094) |
| 5 |
|
70A |
Circuitos de suministro de fusibles (F11-F23-F24-F25-F26-F27-F34-F39) en la cabina |
| 6 |
|
60A |
Circuitos de suministro de fusibles (F1-F14-F15-F16-F17-F18-F19-F20-F21 F22-F32-F33-F37-F38), elevalunas eléctricos |
| 7 |
|
50A |
ABS/ESP (1094) |
| 10 |
|
|
Diodo del embrague magnético del aire acondicionado (171) |
| 11 |
|
|
Diodo: motor del ventilador (188) |
| 12 |
|
20A |
Bomba de combustible |
| 14 |
|
15A |
Protección del circuito del motor, Motor de arranque, Compresor del aire acondicionado |
| 14 |
|
20A |
Protección del circuito del motor, Motor de arranque, Compresor del aire acondicionado |
| 18 |
|
30A |
Motor de arranque |
| 19 |
|
15A |
ECU de la transmisión automática |
| 20 |
|
15A |
Embrague del compresor del aire acondicionado |
| 20 |
|
25A |
Ventilador eléctrico |
| 21 |
|
25A |
Bomba de combustible e inyección de combustible |
| 22 |
|
50A |
Relé para controlar el ventilador eléctrico del sistema de refrigeración del motor |
| 23 |
|
20A |
Suministro de energía para el conector de cableado del motor/inyección (R24) |
| 24 |
|
80A |
Conjunto de la bomba de dirección asistida (186) |
