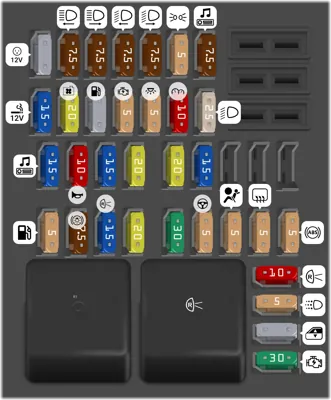

Fusibles en el habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Accesorios | ||
| - | Luz de retroceso | ||
| 1 | Toma de accesorios trasera | ||
| 2 | 7.5A | Luz alta izquierda | |
| 3 | 7.5A | Luz alta derecha | |
| 4 | 7.5A | Luz baja izquierda | |
| 5 | 7.5A | Luz baja derecha | |
| 6 | 5A | Luces de posición | |
| 7 | 7.5A | Radio/ULC | |
| 8 | 15A | Toma de accesorios | |
| 9 | 20A | Motor del ventilador | |
| 10 | Bomba de combustible | ||
| 11 | 5A | Encendido | |
| 12 | 5A | Luz de techo | |
| 13 | 10A | Panel de instrumentos | |
| 14 | 25A | Luces bajas | |
| 15 | 15A | Radio/ULC/Toma de diagnóstico/Módulo BIC | |
| 16 | 10A | Bocina | |
| 17 | 15A | Alimentación UCH | |
| 18 | 20A | Contactor de iluminación | |
| 19 | 20A | Condenación eléctrica de las puertas | |
| 20 | 15A | Alimentación UCH | |
| 21 | - | Vacío | |
| 22 | - | Vacío | |
| 23 | - | Vacío | |
| 24 | 5A | Relé de la bomba de carburante/Central de inyección | |
| 25 | 7.5A | Luz de freno | |
| 26 | 15A | Contactor de la luz de marcha atrás | |
| 27 | 20A | Motor del parabrisas | |
| 28 | 30A | Elevalunas con mandos eléctricos | |
| 29 | 5A | Dirección asistida | |
| 30 | 5A | Airbag | |
| 31 | 5A | Luneta térmica | |
| 32 | 5A | Transponder del sistema antiarranque/ABS/Luz de freno | |
| 33 | 10A | Luz de retroceso | |
| 34 | 5A | Luz de circulación diurna | |
| 35 | Elevalunas trasero | ||
| 36 | 30A | Motor de arranque | |
| 37 | - | Vacío | |
| 38 | - | Vacío | |
| 39 | - | Vacío |
Fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Compresor del aire acondicionado | ||
| - | Módulo ECM | ||
| - | Electroventilador | ||
| - | Bomba de combustible | ||
| - | Partida en frío | ||
| - | Bocina | ||
| 5 | 50A | Módulo ABS | |
| 6 | 60A | Alimentación de fusibles F13, F14 y F36 del compartimento interno | |
| 7 | 60A | Alimentación de fusibles F15 a F21 del compartimento interno | |
| 8 | 80A | Módulo EPS (dirección asistida) | |
| 9 | 25A | Alimentación del relé de inyección y de la bomba de combustible | |
| 10 | 25A | Módulo ABS | |
| 11 | 15A | Alimentación del relé de aire acondicionado | |
| 13 | 25A | Electroventilador | |
| 15 | 10A | Bomba de combustible | |
| 16 | 15A | Arranque en frío | |
| 18 | 5A | Computadora de abordo | |
| 19 | 30A | Desempañador trasero | |
| 20 | 7.5A | Bocina | |
| 21 | Polo negativo del relé del compresor del A/C, Módulo de control | ||
| 22 | Polo negativo del relé del electroventilador |
