Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suspensión neumática | ||
| - | Relé para motor en marcha para motores G9T y G9U en modificación de autobús de 16 asientos o para equipo adicional | ||
| - | Relé del parabrisas calefaccionado | ||
| - | No utilizado | ||
| - | No utilizado | ||
| - | No utilizado | ||
| - | Relé del ventilador de enfriamiento 2 en vehículos con aire acondicionado | ||
| - | No utilizado | ||
| - | Relé de calefacción adicional 3 | ||
| - | No utilizado | ||
| - | No utilizado | ||
| - | Relé de calefacción adicional 2 | ||
| - | Relé de la ECU del motor | ||
| - | Relé de calefacción adicional 1 | ||
| - | Relé del ventilador de enfriamiento del motor 1 en vehículos con calefacción y aire acondicionado | ||
| - | Relé del compresor de aire acondicionado | ||
| - | Relé del calentador diésel | ||
| 1 | 70A | Fusible para el suministro de energía de la caja de fusibles en el compartimento de pasajeros, interruptor de iluminación exterior y luces de giro, interruptor de encendido | |
| 2 | 30A | Fusible del panel de control del aire acondicionado | |
| 3 | 70A | Fusible para el suministro de energía de la caja de fusibles en el compartimento de pasajeros, interruptor de iluminación exterior de indicadores de giro | |
| 5 | 70A | Fusible de suministro de energía para el relé después del encendido 1, relé de la luneta trasera calefaccionada, caja de fusibles del compartimento de pasajeros | |
| 6 | 30A | Fusible del relé de la suspensión neumática | |
| 7 | 70A | Fusible del relé del parabrisas calefaccionado | |
| 8 | 60A | Fusible para el relé de potencia de la ECU del ABS | |
| 9 | 70A | Fusible para el suministro de energía de la unidad de precalentamiento | |
| 10 | 50A | Relé para el ventilador eléctrico del sistema de enfriamiento del motor 1, relé de baja velocidad para el ventilador eléctrico del sistema de enfriamiento del motor | |
| 11 | 30A | Relé de calefacción adicional 1 | |
| 12 | 40A | Solo para motor ZD3: Relé para el electroventilador del sistema de enfriamiento del motor 2 | |
| 13 | 70A | Relé de calefacción adicional 2 y 3 | |
| 14 | 30A | Fusible del relé para el conjunto de la bomba de transmisión | |
| 15 | 20A | Fusible del circuito del motor | |
| 16 | 10A | Fusible del relé de la bomba de combustible | |
| 18 | 25A | Sistema de inyección de la ECU | |
| 19 | 30A | Relé de calefacción adicional 3 | |
| 20 | 30A | Relé de calefacción adicional 2 | |
| 21 | 30A | Relé de calefacción adicional 1 | |
| 22 | 5A | Fusible para el suministro de energía de la placa de contacto para equipo adicional |

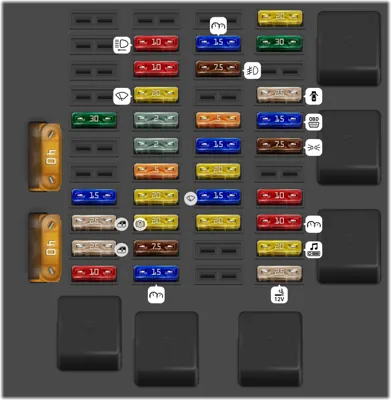

Caja de fusibles del habitáculo (tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 4 | 20A | Dispositivo antirrobo, sensor de choque | |
| 6 | 10A | Faro de luz de carretera izquierdo, tablero de instrumentos | |
| 7 | 15A | Plafón, memoria del sistema de audio, tablero de instrumentos, receptor para control remoto de cerraduras de puertas, luces interiores, índice con reloj incorporado. Relé de control de cerradura de puerta, tacógrafo | |
| 8 | 30A | Desviación de fusibles de consumidores eléctricos | |
| 10 | 10A | Faro derecho (luz de carretera) | |
| 11 | 7.5A | Lámparas de luz antiniebla trasera, tablero de instrumentos | |
| 14 | 20A | Motor del limpiaparabrisas | |
| 16 | 25A | Sistema de cierre centralizado de cerraduras de puertas | |
| 17 | 30A | Lavafaros | |
| 18 | 2A | Conector para diagnóstico del sistema de diagnóstico a bordo OBD2 | |
| 19 | 5A | Suspensión neumática | |
| 20 | 15A | Alarma, conector de diagnóstico | |
| 22 | 2A | Sistema de frenos antibloqueo (ABS) | |
| 23 | 15A | Señal acústica | |
| 24 | 7.5A | Bombillas de luz de posición derechas, luces de placa de matrícula iluminadas | |
| 26 | 5A | Elemento de calefacción de la luneta trasera | |
| 27 | 20A | Lámparas de posición izquierdas, lámparas de placa de matrícula, lámparas de retroiluminación para controles e interruptores de encendedor de cigarrillos | |
| 29 | 15A | Asiento calefaccionado | |
| 30 | 20A | Válvula solenoide para parada de motores diésel, sistema de precalentamiento, sistema de inyección. | |
| 31 | 15A | Limpiador, lavaparabrisas | |
| 32 | 10A | Faro derecho (luz de cruce) | |
| 33 | 25A | Elevalunas eléctrico de la puerta del pasajero | |
| 34 | 20A | Luces de freno, luces de reversa | |
| 35 | 20A | Ventilador eléctrico para suministro de aire a la cabina | |
| 36 | 10A | Relé de temporización del lavafaros, faro izquierdo (luz de cruce), tablero de instrumentos | |
| 37 | 25A | Elevalunas eléctrico de la puerta del conductor | |
| 38 | 7.5A | ECU del sistema de inyección | |
| 40 | 20A | Sistema de audio, relé tacométrico, relé del calentador de combustible diésel | |
| 41 | 10A | Elementos para calefacción de espejos retrovisores exteriores | |
| 42 | 15A | Dispositivo de señalización sobre iluminación exterior no apagada, tablero de instrumentos | |
| 44 | 25A | Encendedor de cigarrillos | |
| 45 | 40A | Electroventilador de suministro de aire a la cabina de un automóvil con aire acondicionado | |
| 46 | 40A | Elemento de calefacción de la luneta trasera |

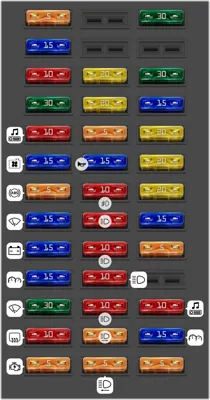

Caja de fusibles del habitáculo (tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Relé de la ECU del motor | |
| 2 | 15A | Toma para equipo adicional | |
| 3 | 10A | Encendedor de cigarrillos Renault Master 2 | |
| 4 | 30A | Panel de control del aire acondicionado | |
| 5 | 10A | Sistema de audio, pantalla multifunción, interfaz de radioteléfono, unidad central de comunicación | |
| 6 | 15A | Relé del ventilador de enfriamiento del motor, relé del compresor de aire acondicionado, relé del calentador diésel | |
| 7 | 5A | ABS, sensor de velocidad del vehículo | |
| 8 | 15A | Interruptor de limpiaparabrisas y lavaparabrisas, motor del limpiaparabrisas | |
| 9 | 15A | Interruptor de luz de freno, alternador, interruptor de luces de reversa, relé de luces de reversa | |
| 10 | 15A | Tablero de instrumentos, ECU de airbag, tacógrafo | |
| 11 | 30A | Interruptor de limpiaparabrisas y lavaparabrisas, UCH | |
| 12 | 10A | UCH, encendedor de cigarrillos de la primera fila, cierre centralizado, luneta trasera calefaccionada, control de velocidad de ralentí, relé de luz antiniebla trasera, panel de control de aire acondicionado, control de velocidad, interruptor de luz de freno, control de velocidad, suspensión neumática, control de alcance de faros, parabrisas calefaccionado, ECU de control de estacionamiento, controlador de velocidad, ECU de control de dirección | |
| 13 | 5A | ECU del motor, relé de arranque, conector de diagnóstico | |
| 16 | 20A | Panel lateral de la luneta trasera izquierda calefaccionada | |
| 17 | 20A | Panel lateral de la luneta trasera derecha calefaccionada | |
| 18 | 5A | Espejos exteriores calefaccionados | |
| 19 | 15A | Bocina | |
| 20 | 10A | Luces antiniebla traseras, conector para conectar una caravana | |
| 21 | 10A | Faro derecho (luz de carretera) | |
| 22 | 10A | Faro izquierdo (luz de carretera), tablero de instrumentos | |
| 23 | 10A | Faro derecho (luz de cruce) | |
| 24 | 10A | Faro izquierdo (luz de cruce), interruptor de control de alcance de faros | |
| 25 | 5A | Luz de posición derecha, luz trasera izquierda, luz de matrícula derecha, conector de remolque, tablero de instrumentos | |
| 26 | 5A | Luz de posición izquierda, luz trasera izquierda, luz de matrícula izquierda, conector de caravana, UCH, sistema de audio, pantalla multifunción | |
| 27 | 30A | Desconexión de consumidores eléctricos (alimentación de fusibles F27, F28, F29 y F31) | |
| 29 | 30A | Interruptor de cierre centralizado | |
| 30 | 15A | Interruptor de alarma | |
| 31 | 20A | Calentador de combustible diésel | |
| 32 | 20A | Relé de tiempo del elevalunas | |
| 33 | 20A | Interruptor de elevalunas eléctrico de la puerta del conductor, interruptor de elevalunas eléctrico de la puerta del pasajero | |
| 34 | 15A | Elementos calefactores para asientos delanteros, interruptor para espejos retrovisores exteriores | |
| 35 | 5A | Sensor de choque, UCH | |
| 37 | 10A | Sistema de audio, pantalla multifunción, interfaz de radioteléfono, unidad central de comunicación | |
| 38 | 15A | Tacógrafo, tablero de instrumentos, sirena de alarma, toma de diagnóstico, sensor de alarma antirrobo | |
| 39 | 5A | Relé de suspensión controlada |

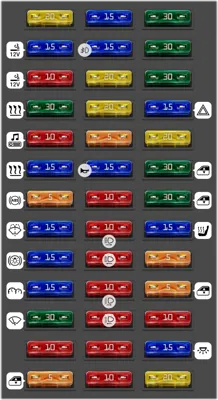

Caja de fusibles del habitáculo (tipo 3)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | Tomas de accesorios | |
| 3 | 10A | Encendedor de cigarrillos | |
| 4 | 30A | Motor del ventilador de calefacción y aire acondicionado | |
| 5 | 10A | Radio, tomas de conexión de audio y alarma | |
| 6 | 15A | Motor del ventilador de calefacción y aire acondicionado | |
| 7 | 5A | ABS | |
| 8 | 15A | Lavaparabrisas | |
| 9 | 15A | Luces de freno | |
| 10 | 15A | Tablero de instrumentos | |
| 11 | 30A | Limpiaparabrisas | |
| 13 | 5A | Elevalunas eléctricos, control de clima y unidad central del habitáculo | |
| 15 | 15A | Luz antiniebla | |
| 16 | 20A | Calefacción de la luneta trasera izquierda | |
| 17 | 20A | Calefacción de la luneta trasera derecha | |
| 18 | 5A | Espejos exteriores calefaccionados | |
| 19 | 15A | Bocina | |
| 20 | 10A | Conexión del relé de luces antiniebla | |
| 21 | 10A | Luz de carretera derecha | |
| 22 | 10A | Luz de carretera izquierda | |
| 23 | 10A | Luz de cruce derecha | |
| 24 | 10A | Luz de cruce izquierda | |
| 25 | 10A | Luz de estacionamiento derecha | |
| 26 | 10A | Luz de estacionamiento izquierda | |
| 27 | 30A | Corte de consumo | |
| 28 | 30A | Corte de consumo | |
| 29 | 30A | Control de puertas | |
| 30 | 15A | Luces de emergencia | |
| 31 | 20A | Relé del calentador diésel | |
| 32 | 30A | Elevalunas eléctricos y unidad de control del habitáculo | |
| 33 | 30A | Elevalunas eléctricos y unidad de control del habitáculo | |
| 34 | 15A | Asientos calefaccionados | |
| 35 | 5A | Inmovilizador | |
| 36 | 5A | Elevalunas eléctricos, control de clima y unidad de control del habitáculo | |
| 38 | 15A | Luces de freno, luces interiores |
