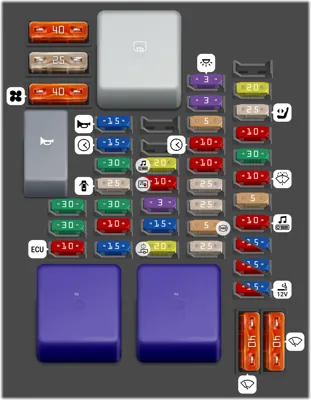

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Limpiaparabrisas derecho | |
| - | 40A | Limpiaparabrisas izquierdo | |
| - | 10A | Encendedor de cigarrillos | |
| - | 15A | Encendedor de cigarrillos | |
| - | 10A | Toma de accesorios del asiento trasero | |
| - | 15A | Toma de accesorios del asiento trasero | |
| - | 10A | Toma de accesorios del compartimento de equipaje | |
| - | 15A | Toma de accesorios del compartimento de equipaje | |
| - | 10A | Sistema de audio, Radio | |
| - | 5A | Espejos exteriores de las puertas calefaccionados eléctricamente | |
| - | 10A | Lavaparabrisas, indicador de puerta abierta | |
| - | 30A | Freno de estacionamiento automático | |
| - | 10A | Protección del tablero | |
| - | 25A | Asiento eléctrico, interruptores de la columna de dirección | |
| - | 20A | Asiento del pasajero calefaccionado eléctricamente | |
| - | 25A | Regulador de ventana eléctrico para la puerta del pasajero delantero | |
| - | 5A | Interruptor de luz de freno, sensor de posición del pedal de freno, unidad de control ABS / ESP | |
| - | 25A | Regulador de ventana eléctrico de la puerta trasera derecha | |
| - | 25A | Regulador de ventana eléctrico de la puerta trasera izquierda | |
| - | 10A | Lámpara de la guantera, lámpara izquierda del compartimento de equipaje, lámparas de las puertas, lámparas de los espejos de los parasoles, sensor de lluvia | |
| - | 10A | Reloj, indicador de temperatura exterior, indicador de advertencia del cinturón de seguridad, conector del sistema de audio | |
| - | 5A | Unidad de control de aire acondicionado | |
| - | 3A | Lámparas de los espejos en los parasoles | |
| - | 3A | Luces interiores, sensor de lluvia y luz | |
| - | 20A | Conector de remolque | |
| - | 15A | CECBS | |
| - | 3A | Espejo retrovisor interior | |
| - | 10A | Sistema de navegación, cambiador de CD, sistema de audio | |
| - | 20A | Sistema de audio, unidad de control del freno de estacionamiento | |
| - | 15A | UCH, indicadores de dirección | |
| - | 10A | CECBS | |
| - | 30A | Regulador de ventana eléctrico de la puerta del conductor | |
| - | 25A | UCH, cierre centralizado | |
| - | 30A | Red multiplexada de la ECU de la puerta del pasajero | |
| - | 15A | Reloj, indicador de temperatura exterior, pantalla del teléfono | |
| - | 15A | Toma de diagnóstico, relé de bocina, unidad de control de alarma, sirena | |
| - | 10A | Señales de freno, ECU | |
| - | 30A | Freno de estacionamiento automático | |
| - | 30A | ECU del techo convertible | |
| - | 40A | Ventilador de aire acondicionado | |
| - | 25A | Techo solar eléctrico | |
| - | 40A | Calefacción de la luneta trasera | |
| - | Relé de potencia (+ batería) con apagado retardado (sin corte de energía al arrancar) | ||
| - | Relé de potencia (+ batería) con apagado retardado (con corte de energía al arrancar) | ||
| - | Luneta trasera calefaccionada | ||
| - | Bocina |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz lateral (faro derecho, luz trasera derecha, faros), luces de matrícula, luces del encendedor de cigarrillos, luces del interruptor de elevalunas eléctricos, sistema de audio, unidad de control del sistema de navegación, teclados del sistema multimedia | |
| 2 | 10A | Luz lateral (faro izquierdo, lámpara trasera izquierda), lámpara izquierda en el portón trasero | |
| 3 | 15A | Bomba del lavafaros | |
| 4 | 20A | Luces antiniebla | |
| 5 | 10A | Luz de carretera (faro izquierdo) | |
| 6 | 10A | Luz de carretera (faro derecho) | |
| 7 | 15A | Toma de diagnóstico, relé de calefacción de la luneta trasera, selector de modo de transmisión automática, corrector eléctrico de faros, unidad de control de lámpara de descarga de gas, unidad de control del calentador auxiliar, limitador de velocidad, freno de estacionamiento automático, unidad de control de estacionamiento automático, espejo atenuable en el habitáculo | |
| 8 | 30A | ABS | |
| 9 | 30A | Limpiaparabrisas delantero | |
| 10 | 10A | Unidad de control de airbag | |
| 11 | 20A | No utilizado | |
| 12 | 7.5A | ECU de transmisión | |
| 13 | 25A | Sistema de gestión del motor | |
| 14 | 15A | Sensores de concentración de oxígeno - calefaccionado | |
| 15 | 20A | ECU de transmisión | |
| 16 | 5A | Señales de frenado, unidad de control eléctrico, dirección asistida eléctrica | |
| 17 | 10A | Sensor de modos de funcionamiento de la caja de cambios automática, electrocorrector de faros, relé de luces de reversa | |
| 18 | 15A | Unidad de control de equipo eléctrico | |
| 19 | 25A | Arrancador | |
| 21 | 20A | Módulo de combustible, bobinas de encendido, ECU de GLP | |
| 22 | 10A | Embrague electromagnético del compresor del aire acondicionado | |
| 23 | 5A | Sistema de inyección de la ECU | |
| 24 | 20A | Luz de cruce (faro izquierdo), electrocorrector | |
| 25 | 20A | Luz de cruce (faro derecho), electrocorrector |
Panel de fusibles del motor Nro. 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del calentador de combustible | ||
| - | Relé de luces de reversa | ||
| 1 | 80A | Unidad de control del calentador de inmersión | |
| 2 | 70A | Unidad de precalentamiento | |
| 4 | 80A | Unidad de control del calentador de inmersión | |
| 5 | 60A | Relé del ventilador | |
| 5 | 40A | Relé del ventilador | |
| 6 | 20A | Calentador de combustible | |
| 8 | 30A | Relé del ventilador |
Bloque de fusibles de alta potencia
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 70A | Calefactor adicional del compartimiento de pasajeros | |
| 2 | 80A | Caja de fusibles y relevadores en el compartimiento de pasajeros | |
| 3 | 80A | Caja de fusibles y relevadores en el compartimiento de pasajeros | |
| 4 | 80A | Caja de fusibles y relevadores en el compartimiento del motor 1, Caja de fusibles y relevadores en el compartimiento de pasajeros (unidad de control y conmutación) | |
| 5 | 30A | Calefactor adicional | |
| 6 | 50A | ECU del ABS con ESP |
