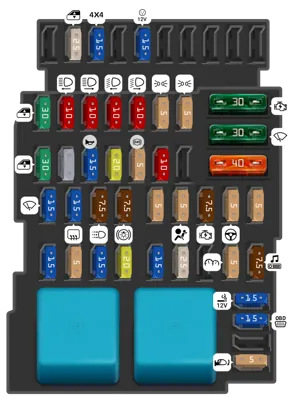

Fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 25A | Elevalunas eléctrico delantero izquierdo | |
| 3 | 15A | Módulo 4x4 | |
| 5 | 15A | Toma de accesorios trasera | |
| 11 | 30A | Elevalunas eléctricos delanteros | |
| 12 | 10A | Luces izquierdas de carretera | |
| 13 | 10A | Luces derechas de carretera | |
| 14 | 10A | Luz izquierda de cruce | |
| 15 | 10A | Luces derechas de cruce | |
| 16 | 5A | Luces izquierdas de posición | |
| 17 | 5A | Luces derechas de posición | |
| 18 | 30A | Elevalunas eléctricos traseros | |
| 19 | Luz trasera de niebla | ||
| 20 | 15A | Bocina | |
| 21 | 20A | Traba automática de las puertas | |
| 22 | 5A | ABS | |
| 23 | 10A | Plafonier; elevalunas del conductor; climatización | |
| 24 | - | No utilizado | |
| 25 | 15A | Marcha atrás, limpia | |
| 26 | 15A | Luneta térmica, equipo multimedia y ayuda al aparcamiento | |
| 27 | 7.5A | Luces diurnas | |
| 28 | 7.5A | Luces de freno | |
| 29 | 5A | Inyección, emplazamiento reservado para equipamientos complementarios | |
| 30 | 5A | Airbag | |
| 31 | 7.5A | Motor de arranque | |
| 32 | 5A | Dirección asistida | |
| 33 | 5A | Alerta de cinturón de seguridad y ayuda al aparcamiento | |
| 34 | 15A | Unidad central eléctrica del habitáculo | |
| 35 | 5A | Unidad central eléctrica del habitáculo | |
| 36 | 15A | Unidad central eléctrica del habitáculo | |
| 37 | 20A | Luces indicadoras de dirección | |
| 38 | 15A | Emplazamiento reservado para equipamientos complementarios. | |
| 39 | 25A | Luces indicadoras de dirección | |
| 40 | - | No utilizado | |
| 41 | 5A | Cuadro de instrumentos | |
| 42 | 7.5A | Radio, mando de climatización | |
| 43 | 30A | Motor de arranque | |
| 44 | 30A | Lavaparabrisas | |
| 45 | 40A | Ventilación del habitáculo | |
| 46 | 15A | Encendedor. | |
| 47 | 15A | Toma de diagnóstico y radio | |
| 48 | - | No utilizado | |
| 49 | 5A | Retrovisores eléctricos |
Caja de fusibles del compartimento del motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | No usado | |
| - | 25A | Circuitos: bomba de combustible y bobinas de encendido; relé principal K5 del sistema de gestión del motor | |
| - | 30A | Circuito del embrague electromagnético del compresor A/C | |
| - | 40A | Circuitos de potencia: relé de baja velocidad del ventilador de refrigeración | |
| - | 60A | Circuitos protegidos por los fusibles F9, F10, F28, F29, F30, F31, F32, F36 del bloque de montaje 1 en el habitáculo | |
| - | 60A | Circuitos protegidos por los fusibles F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 del bloque de montaje en el habitáculo | |
| - | 60A | Circuitos protegidos por los fusibles F1, F2, F3, F4, F5, F11, F12 del bloque de montaje en el habitáculo | |
| - | 25A | Circuitos vivos en las posiciones S y A de la llave de encendido | |
| - | 80A | Circuitos de potencia del relé para encender el calentador eléctrico del habitáculo | |
| - | 50A | Circuitos de la unidad de control ABS | |
| - | 25A | Circuitos de la unidad de control ABS | |
| - | Ventilador de refrigeración de alta velocidad | ||
| - | Aire acondicionado | ||
| - | Baja velocidad del ventilador del sistema de refrigeración | ||
| - | Bomba de combustible y bobinas de encendido | ||
| - | Relé principal del sistema de control del motor | ||
| - | No usado | ||
| - | Faros antiniebla (Si no está, entonces no están instalados los PTF) | ||
| - | Ventilador del calentador |
Caja de fusibles del compartimento del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bocina | ||
| - | Relé de la bocina de alarma | ||
| - | Relé del arrancador 1 | ||
| - | Relé principal del sistema de gestión del motor | ||
| - | Relé del embrague del compresor de aire acondicionado | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del parabrisas calefaccionado 2 / Relé del ventilador de enfriamiento eléctrico | ||
| - | Relé del parabrisas calefaccionado 1 | ||
| - | Relé del arrancador 2 | ||
| 1 | 10A | Luces antiniebla | |
| 2 | 7.5A | Unidad de control eléctrico | |
| 3 | 30A | Ventana trasera calefaccionada, espejos exteriores calefaccionados | |
| 4 | 25A | Unidad de control de estabilidad | |
| 4 | 40A | Unidad de control de estabilidad | |
| 5 | 60A | Cadenas de fusibles P11, P24-P27, P34, P39, P41 | |
| 6 | 60A | Interruptor de encendido (bloqueo), circuitos de fusibles P28. P31, P38, P43, P46, P47 | |
| 7 | 50A | Unidad de control de estabilidad | |
| 8 | 80A | Toma de corriente del maletero | |
| 9 | 20A | Reserva | |
| 10 | 40A | Parabrisas calefaccionado 1 | |
| 11 | 40A | Parabrisas calefaccionado 2 | |
| 12 | 30A | Arrancador | |
| 13 | 15A | Reserva | |
| 14 | 25A | Sistema de gestión electrónica del motor | |
| 15 | 15A | Relé del embrague del compresor de aire acondicionado. Embrague del compresor de aire acondicionado | |
| 16 | 50A | Ventilador de enfriamiento eléctrico | |
| 17 | 40A | Unidad de control de la caja de cambios automática | |
| 18 | 80A | Bomba de dirección asistida eléctrica | |
| 21 | 15A | Sensores de concentración de oxígeno, válvula de purga del canister, sensor de posición del árbol de levas, válvula de cambio de fase |

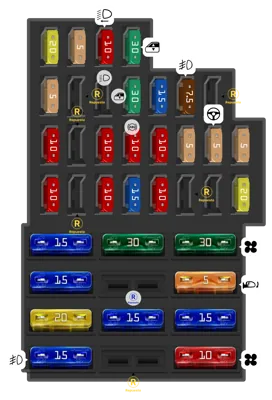

Caja de fusibles del compartimento de pasajeros (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Limpiaparabrisas; bobinas de los relés de calefacción del cristal del portón trasero | |
| 2 | 5A | Tablero de instrumentos; bobinado del relé de la bomba de combustible y bobinas de encendido; suministro de energía al sistema de control del motor desde el interruptor de encendido | |
| 3 | 10A | Luces de freno | |
| 4 | 10A | Luces de señal de giro; conector de diagnóstico del sistema de gestión del motor (pin 1); bobinas del inmovilizador; bloque de conmutación | |
| 5 | 5A | Embrague electromagnético de la caja de cambios trasera | |
| 6 | - | Repuesto | |
| 7 | - | Repuesto | |
| 8 | - | Repuesto | |
| 9 | 10A | Luces de cruce del faro izquierdo | |
| 10 | Luz de cruce, faro derecho | ||
| 11 | 10A | Luz de carretera del faro izquierdo; indicador de luz de carretera en el tablero de instrumentos | |
| 12 | 10A | Circuito de la lámpara de luz de carretera del faro derecho | |
| 13 | 30A | Ventanas eléctricas de la puerta trasera | |
| 14 | 30A | Ventanas eléctricas de la puerta delantera | |
| 15 | 10A | Módulo de control ABS | |
| 16 | 15A | Calefacción de asientos para conductor y pasajero delantero | |
| 17 | 15A | Claxon (señales sonoras) | |
| 18 | 10A | Luces de posición del bloque de faros izquierdo; luces traseras izquierdas | |
| 19 | 10A | Luces de posición del faro derecho; luces laterales de la lámpara trasera derecha; luz de la placa de matrícula; luces de iluminación de la guantera; Iluminación del tablero de instrumentos y controles en el panel de instrumentos, consola y revestimiento del túnel del piso | |
| 20 | 7.5A | Luces antiniebla traseras | |
| 21 | 5A | Espejos exteriores calefaccionados | |
| 22 | - | Repuesto | |
| 23 | - | Repuesto | |
| 24 | 5A | Dirección asistida | |
| 26 | 5A | Unidad de control del airbag | |
| 27 | 20A | sensores de estacionamiento; luces de reversa; Lavaparabrisas y lavacristales del portón trasero | |
| 28 | 15A | Bombillas en las luces interiores; luces del maletero; luces de retroiluminación para la unidad principal de reproducción de sonido | |
| 29 | 15A | Funcionamiento intermitente del limpiaparabrisas; interruptor de señal de giro; interruptor de emergencia; cierre centralizado; zumbador; conector de diagnóstico del sistema de gestión del motor | |
| 30 | 20A | cierre centralizado | |
| 31 | 15A | Luces antiniebla | |
| 32 | 30A | Relé de calefacción del cristal del portón trasero | |
| 33 | - | Repuesto | |
| 34 | 15A | Embrague electromagnético de la caja de cambios trasera | |
| 35 | - | Repuesto | |
| 36 | 30A | relé del ventilador del calefactor | |
| 37 | 5A | Espejos exteriores | |
| 38 | 15A | Fusible del encendedor de cigarrillos Terrano; suministro de energía a la unidad principal de audio desde el interruptor de encendido | |
| 39 | 10A | Relé del motor de HVAC |
