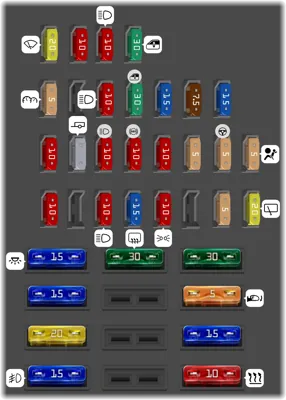

Fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Limpiaparabrisas | |
| - | 5A | Tablero de instrumentos, ECU | |
| - | 10A | Interruptor de luz de freno, interruptor de luces de reversa | |
| - | 10A | Bloqueo electrónico de arranque del motor (unidad de control para airbags y pretensores de cinturones de seguridad) | |
| - | 10A | Transmisión automática | |
| - | Remolque | ||
| - | 10A | Faro izquierdo (luz de cruce) | |
| - | 10A | Faro derecho (luz de cruce) | |
| - | 10A | Faro izquierdo (luz de carretera) | |
| - | 10A | Faro derecho (luz de carretera) | |
| - | 30A | Elevalunas eléctricos traseros | |
| - | 30A | Elevalunas eléctricos delanteros | |
| - | 10A | Unidad de control ABS | |
| - | 15A | Asientos delanteros calefaccionados | |
| - | 15A | Señal acústica | |
| - | 10A | Luz de posición de babor, interruptor de alarma, fusible del encendedor de cigarrillos renault sandero | |
| - | 10A | Luz de posición, estribor | |
| - | 7.5A | Interruptor de luz antiniebla trasera | |
| - | 5A | Espejos exteriores calefaccionados | |
| - | 15A | Lugar para la instalación de una alarma de seguridad | |
| - | 5A | Dirección asistida | |
| - | 5A | Equipo de gas | |
| - | 5A | Unidad de control de airbag y pretensores de cinturones de seguridad | |
| - | 20A | Limpiaparabrisas trasero, interruptor de luces de reversa | |
| - | 15A | Luces interiores | |
| - | 15A | Alimentación general | |
| - | 20A | Bloqueo de apertura de elementos de la carrocería | |
| - | 15A | Luces antiniebla | |
| - | 30A | Luneta trasera calefaccionada | |
| - | 30A | Ventilador eléctrico para calefacción (aire acondicionado) y ventilación interior | |
| - | 5A | Espejos retrovisores eléctricos | |
| - | 15A | Radio del coche | |
| - | 10A | Sistemas de calefacción [aire acondicionado] y ventilación | |
| - | Alarma antirrobo, interruptor de luz exterior, relé de luz de marcha diurna | ||
| - | Interruptor de luz ambiental, bloque de montaje de fusibles del habitáculo | ||
| - | Suministro del tablero de relés | ||
| - | Circuito de alimentación del relé del sistema de inyección, unidad electrónica de gestión del motor |
Caja de fusibles en el motor (Tipo 1) - [K4M690 - K7M710]
![Caja de fusibles en el motor (Tipo 1) - [K4M690 - K7M710]](/static/fusebox/renault/sandero/renault_sandero_2009_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control eléctrico antibloqueo de ruedas | |
| - | 50A | Unidad de control eléctrico antibloqueo de ruedas | |
| - | 40A | Alimentación relé de velocidad rápida del grupo motoventilador, platina de relés, relé grupo motoventilador, relémando compresor aire acondicionado | |
| - | 60A | Monomando, caja de fusibles del habitáculo | |
| - | 60A | Contactor de arranque, monomando, relé luces de día, caja de fusibles del habitáculo | |
| - | 30A | Alimentación platina relé | |
| - | 25A | Relé bomba de carburante, relé bloqueo de inyección | |
| - | 5A | Unidad de control eléctrico inyección, relé bloqueo de inyección | |
| - | 20A | Unidad central eléctrica caja de velocidades automática [solo motor K4M] | |
| - | Luces delanteras de niebla | ||
| - | Relé bocina sonora | ||
| - | Relé dispositivo sistema de soplado aire frío | ||
| - | Relé bloqueo de inyección | ||
| - | Relé bomba de carburante | ||
| - | Relé velocidad lenta grupo motoventilador | ||
| - | Relé embrague aire acondicionado | ||
| - | Relé velocidad rápida grupo motoventilador |
Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de bocina | ||
| - | Relé de luces antiniebla delanteras | ||
| - | Motor del soplador de aire acondicionado | ||
| - | Relé de la unidad de control de inyección diésel | ||
| - | Relé del ventilador de enfriamiento, baja velocidad | ||
| - | Relé del embrague del compresor de aire acondicionado | ||
| - | Relé del ventilador de enfriamiento, alta velocidad | ||
| 1 | 25A | Unidad de control ABS | |
| 2 | 50A | Unidad de control ABS | |
| 3 | 70A | Unidad de control de bujías de precalentamiento | |
| 4 | 40A | Relé del compresor de aire acondicionado; Relé del ventilador de enfriamiento, alta velocidad; Relé del ventilador de enfriamiento, baja velocidad | |
| 5 | 80A | Bomba de dirección asistida | |
| 7 | 80A | Relé de calefactor adicional 1; Relé de calefactor adicional 2 | |
| 8 | 60A | Caja de fusibles del habitáculo | |
| 9 | 60A | Interruptor de encendido, sistema de luces de conducción diurna activo | |
| 10 | 15A | Ventilador de enfriamiento, baja velocidad (también se usa 30A) | |
| 10 | 15A | Ventilador de enfriamiento, baja velocidad (también se usa 30A) | |
| 11 | 15A | Sensor de flujo de masa de aire, sensor de agua en el combustible | |
| 12 | 30A | Unidad de control de inyección |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Relé de alta y baja velocidad del ventilador, relé del compresor del aire acondicionado | |
| - | 60A | Interruptor de múltiples funciones, protege los fusibles de la central del panel: 28: luz del maletero, tablero de instrumentos, radio, UCH 29: conector de diagnóstico, UCH 30: ventilador interno, aire acondicionado | |
| - | 60A | Protege el fusible de la central del panel: 23: relé de la bocina | |
| - | 25A | Relé de la bomba de combustible, relé principal, corte de inyección | |
| - | 5A | ECU, relé principal | |
| - | Relé de ventilación interna | ||
| - | Relé principal | ||
| - | Relé de la bomba de combustible y bobina de ignición | ||
| - | Relé de arranque en frío | ||
| - | Relé de la 1° velocidad del electroventilador | ||
| - | Relé de la 2° velocidad del electroventilador |
