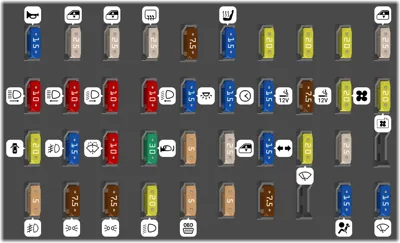

Panel de fusibles interior (versión 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Bocina | |
| 2 | 25A | Elevalunas trasero derecho | |
| 3 | 25A | Elevalunas trasero izquierdo | |
| 4 | 25A | Desempañador de la ventana trasera | |
| 5 | 7.5A | Desempañador de espejos laterales | |
| 6 | 15A | Asientos calefactados | |
| 7 | 20A | Techo solar eléctrico | |
| 8 | 20A | Asiento eléctrico del pasajero | |
| 9 | 20A | Asiento eléctrico del conductor | |
| 10 | 25A | Elevalunas delantero derecho | |
| 11 | 10A | Luz alta derecha | |
| 12 | 10A | Luz alta izquierda | |
| 13 | 10A | Luz Baja derecha | |
| 14 | 10A | Luz baja izquierda | |
| 15 | 15A | Luz del habitáculo, luz del maletero | |
| 16 | 15A | Alarma, Reloj, ALDL, Espejos eléctricos, Asientos eléctricos, Sistema de navegación | |
| 17 | 15A | Encendedor, Reloj, Asientos eléctricos, Iluminación del tablero, Iluminación de los interruptores | |
| 18 | 7.5A | Conector de 12V. | |
| 19 | 20A | Motor de la ventilación | |
| 20 | 20A | Ventilador del motor | |
| 21 | 20A | Cierre centralizado | |
| 22 | 15A | Luces antiniebla | |
| 23 | 10A | Bomba del limpiaparabrisa, lavafaros | |
| 24 | 30A | Corte eléctrico de los accesorios, Espejos retrovisores eléctricos, Reloj, Radio, Navegador satelital, Climatizador, Sensor de presión de neumáticos | |
| 25 | 5A | Unidad de control del habitáculo (alimentación) | |
| 26 | 25A | Elevalunas delantero izquierdo | |
| 27 | 15A | Luces Direccionales | |
| 28 | 20A | Limpiaparabrisas | |
| 29 | 25A | Memoria del asiento eléctrico del conductor | |
| 30 | - | Vacio | |
| 31 | 5A | Luces antiniebla traseras | |
| 32 | 7.5A | Luz de posición trasera izquierdas | |
| 33 | 7.5A | Luz de posición trasera derechas | |
| 34 | 20A | Luces bajas | |
| 35 | 5A | Control electrónico de injectores, Inmovilizador, Ventilador del radiador (relay), Conector de diagnóstico, Computadora de la transmisión, Tablero de instrumentos. | |
| 36 | 5A | Sistema antibloqueo de frenos (ABS) | |
| 37 | 7.5A | COA | |
| 38 | - | Vacio | |
| 39 | 15A | Airbag, Radio, Luz de freno, Transmisión automática, ALDL, Asientos eléctricos, Interruptor de bloqueo de elevalunas traseros, Desempañador, Inmovilizador, Panel de intrumentos, Sistema de navegación | |
| 40 | 15A | Limpiaparabrisas, luz de reversa, |

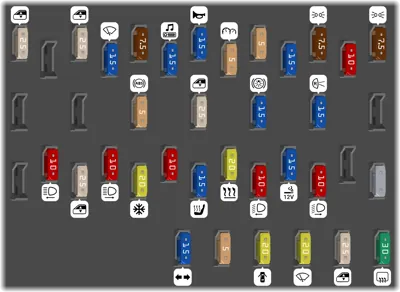

Panel de fusibles interior (versión 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Intermitentes - Luces de emergencia | |
| - | 5A | Módulo de control multifuncional | |
| - | 20A | Cierre Centralizado | |
| - | 20A | Limpiaparabrisas | |
| - | 25A | Elevalunas eléctricos | |
| - | 30A | Retrovisores térmicos - Lunetas térmicas | |
| 1 | 25A | Elevalunas trasero izquierdo | |
| 2 | - | Vacio | |
| 3 | 25A | Elevalunas trasero derecho | |
| 4 | 15A | Limpiaparabrisas/lavaparabrisas trasero | |
| 5 | 7.5A | Retrovisores exteriores térmcos | |
| 6 | 15A | Sistema de Sonido, navegación, espejos exteriores eléctricos | |
| 7 | 15A | Bocina | |
| 8 | 5A | Relé ventilado refrigerante - Tablero de instrumentos | |
| 9 | 5A | Pilotos antiniebla traseros | |
| 10 | 15A | Faros antiniela | |
| 11 | 7.5A | Luz de posición trasera izquierda | |
| 12 | 10A | Lavafaros | |
| 13 | 7.5A | Luz de posición trasera derecha | |
| 14 | - | Vacio | |
| 15 | - | Vacio | |
| 16 | 5A | ABS | |
| 17 | 25A | Elevalunas delantero derecho | |
| 18 | 15A | Luces de freno - Relé elevalunas eléctrico | |
| 19 | 15A | Luces marcha atras - Módulo control multifuncional | |
| 20 | - | Vacio | |
| 21 | - | Vacio | |
| 22 | 10A | Luz de carretera izquierda | |
| 23 | 25A | Elevalunas delantero izquierdo | |
| 24 | 10A | Luz de carretera derecha | |
| 25 | 20A | Aire acondicionado - Techo solar | |
| 26 | 10A | Conector de alimentación auxiliar | |
| 27 | 15A | Asientos con calefacción | |
| 28 | 20A | Calefacción - Aire acondicionado | |
| 29 | 10A | Luz de cruce izquierda | |
| 30 | 15A | Encendedor - Sistema de sonido | |
| 31 | 10A | Luz de cruce derecha | |
| 32 | - | Vacio | |
| 33 | Puente – faros delanteros |
Compartimiento del Motor (Version 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé de control del motor | ||
| - | Relé del calentador del refrigerante 1 | ||
| - | Relé del embrague del compresor de aire acondicionado | ||
| - | Relé de arranque - transmisión automática | ||
| - | Relé del calentador del refrigerante 2 | ||
| - | Relé del motor del ventilador de refrigeración - alta velocidad | ||
| - | Relé del motor del ventilador de refrigeración - baja velocidad | ||
| 1 | 30A | Motor del ventilador de refrigeración, calentador del filtro de combustible | |
| 2 | 30A | Gestión del motor | |
| 3 | 7.5A | Aire acondicionado | |
| 4 | 3A | Sistema de doble combustible | |
| 5 | 7.5A | Sistema de combustible dual | |
| 6 | 7.5A | Sistema de control de la transmisión automática, arranque | |
| 7 | 7.5A | Airbag, sistema de gestión del motor, calentador del filtro de combustible | |
| 8 | 7.5A | Sistema de combustible dual | |
| 11 | 70A | Calentador de refrigerante, bujías de incandescencia | |
| 14 | 40A | 50A Motor del ventilador de refrigeración - 2ª velocidad, calentador del filtro de combustible | |
| 16 | 60A | Sistema antibloqueo de frenos ABS | |
| 18 | 60A | Parabrisas térmico | |
| 19 | 40A | Sistema de aire acondicionado | |
| 20 | 60A | Módulo de control multifuncional 1 | |
| 21 | 60A | Caja de fusibles/relés, panel de instrumentos 2 | |
| 22 | 60A | Sistema antirrobo, bocina, interruptor de luces |
Compartimiento del Motor (Version 2)
Panel de fusibles interior (Relés)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba lavadora de faros | ||
| - | Relé de luces de circulación diurna - faros | ||
| - | Relé de iluminación diurna - Lámpara delantera / trasera | ||
| - | Relé de iluminación diurna - Relé principal |
