Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de elevalunas eléctrico o relé de lámpara de xenón | ||
| - | Relé de luz de freno | ||
| 1 | 40A | Soplador interior | |
| 2 | 40A | Ventanillas traseras por impulsos o relés de elevalunas eléctricos (vehículos con volante a la izquierda) | |
| 3 | 20A | Techo solar eléctrico | |
| 4 | 10A | ECU de ABS y ESP - Sensor de aceleración angular y lateral | |
| 5 | 15A | Sistema de audio, relé de la bomba del lavafaros, encendedor de cigarrillos de la primera fila de asientos, elementos de calefacción de los asientos, bomba del lavaparabrisas, relé del calentador diésel, panel de control del aire acondicionado, ECU del climatizador, espejo retrovisor electrocrómico, alarma antirrobo, unidad central de comunicación | |
| 6 | 15A | Luz de freno | |
| 7 | 5A | Relé para la alimentación de la ECU de la lámpara de xenón, la unidad de alimentación para el actuador de la lámpara de xenón, la lámpara de iluminación de la guantera | |
| 8 | 25A | Elevalunas eléctrico de la puerta del conductor | |
| 9 | 25A | Regulador de la ventanilla de la puerta del pasajero, relé del elevalunas eléctrico (vehículos con volante a la derecha) | |
| 10 | 20A | Fusible para desconectar los consumidores de electricidad: sistema de audio, espejos retrovisores exteriores eléctricos, alarma antirrobo, tablero de instrumentos, consola central | |
| 11 | 15A | Bocina, conector de diagnóstico, relé de la bomba del lavafaros | |
| 12 | 15A | Motor del limpiaparabrisas trasero | |
| 13 | 20A | UCH, ECU del aire acondicionado, relé de luz de freno (B) | |
| 14 | 3A | Ventilador eléctrico y sensor de temperatura interior, espejo retrovisor con revestimiento electrocrómico, sensores de lluvia y luz | |
| 15 | 15A | Fusible del encendedor de cigarrillos del Renault Scenic 2 | |
| 16 | 20A | Cierre centralizado o sistema de bloqueo de las manijas internas de las puertas | |
| 17 | - | No utilizado | |
| 18 | 7.5A | Elementos de calefacción para espejos retrovisores exteriores |
Caja debajo del asiento del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Fusible del freno de estacionamiento automático | |
| - | 20A | Fusible para el circuito de calefacción, asientos del conductor y del pasajero | |
| - | 10A | Fusible para la toma de corriente para equipos auxiliares en la consola, para el accionamiento eléctrico del bloqueo de la consola y para la lámpara de iluminación de la guantera central | |
| - | 10A | Fusible para la toma de corriente de los equipos auxiliares de la segunda fila de asientos | |
| - | 10A | Fusible para la toma de corriente de accesorios, primera fila de asientos | |
| - | Relé para consumidores de electricidad, el segundo relé de potencia para los fusibles 2, 4, 5 y 6 mencionados anteriormente |

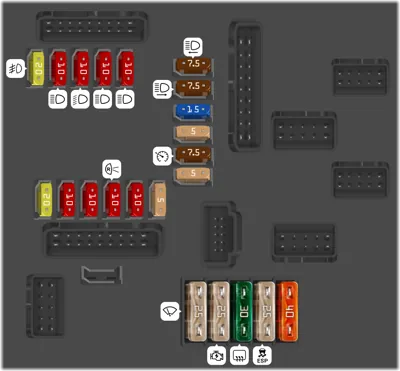

Compartimento del motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Luces laterales izquierdas, encendedor de cigarrillos, interruptores de cierre centralizado y luces de advertencia de peligro, interruptor de control de alcance de faros, panel de control de clima, interruptor de elevalunas de la puerta del pasajero, interruptor de elevalunas de la puerta trasera, ECU del sistema de navegación, elementos de calefacción de los asientos del conductor y del pasajero | |
| 2 | 10A | Faro izquierdo (luz de carretera) | |
| 3 | 10A | Faro derecho (luz de carretera) | |
| 4 | 10A | Luz de cruce (faro derecho), control de alcance de faros, actuador de control de alcance del faro derecho, ECU de lámpara de xenón | |
| 5 | 10A | Faro izquierdo (luz de cruce), actuador de control de alcance del faro izquierdo | |
| 6 | 20A | Luces antiniebla | |
| 7 | 7.5A | Luces laterales derechas, interruptor de control de estacionamiento, interruptor de estabilización de trayectoria, indicador de posición de la palanca selectora, perilla de control del freno de mano | |
| 8 | 15A | Bloqueo eléctrico de la columna de dirección | |
| 9 | 5A | ECU del airbag y dirección asistida eléctrica ("+" después del encendido) | |
| 10 | 7.5A | "+" después del encendido (en el habitáculo): indicador de posición de la palanca selectora, control de velocidad y limitador de velocidad, caja de fusibles y relés en el habitáculo, relé del calentador auxiliar, conector de diagnóstico, espejo retrovisor, sensor de lluvia y radiación solar (según modificación), ECU, sistema de audio | |
| 11 | 5A | Sistema de inyección de la ECU y bloqueo eléctrico de la columna de dirección ("+" después del encendido) | |
| 12 | 5A | Transmisión automática | |
| 13 | 10A | No utilizado (o "+" después del encendido en el sistema de suministro de gas licuado, si lo hay) | |
| 14 | 10A | Luces de reversa | |
| 15 | 10A | No utilizado | |
| 16 | 10A | Embrague para encender el compresor del aire acondicionado | |
| 17 | 20A | + batería en transmisión automática (o sistema de suministro de GLP, si lo hay) | |
| 18 | 40A | Ventilador eléctrico del sistema de refrigeración del motor (baja velocidad) | |
| 19 | 25A | ECU de ABS y ESP | |
| 20 | 30A | Luneta trasera calefaccionada | |
| 21 | 25A | Relé del motor de arranque | |
| 22 | 25A | Motor del limpiaparabrisas |
Panel de fusibles del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Fusible para luces laterales derechas (172-226), interruptor de control de velocidad (1081), interruptor de estabilización de trayectoria (1106), indicador de posición de la palanca selectora de la transmisión automática (1129), interruptor para calefaccionado del asiento izquierdo (1514), interruptor de calefaccionado del asiento derecho (1513), interruptor de techo rígido convertible | |
| 2 | 10A | Fusible para luces izquierdas de la unidad de comunicación electrónica central (173-227), encendedor de cigarrillos (101), interruptores para cerraduras eléctricas y alarma (1391), interruptor de control de alcance de faros (1390), panel de aire acondicionado (319), sistemas de audio (281), pantalla multifunción (653), unidad de comunicación electrónica central | |
| 3 | 10A | Fusible para faro derecho (luz baja) (226), sensor de altura trasero (1372), sensor de altura delantero (1373), interruptor de control de alcance de faros (1360), motor de control de alcance del faro derecho (538) | |
| 4 | 10A | Fusible faro izquierdo (luz baja) (227), motor corrector del faro izquierdo (537) | |
| 5 | 20A | Fusible de luces antiniebla derechas e izquierdas (176-177) | |
| 6 | 10A | Fusible faro izquierdo (luz alta) | |
| 7 | 10A | Fusible para el faro derecho (luz alta) | |
| 8 | 25A | Fusible para ECU de ABS (113) o ESP (1094) | |
| 9 | 25A | Motor del limpiaparabrisas | |
| 10 | 5A | Circuito de fusible "+" después del encendido en airbags y dirección asistida eléctrica (756-1232) | |
| 11 | 15A | Fusible para el bloqueo eléctrico de la columna de dirección | |
| 14 | 15A | Sistema de inyección, relé de protección | |
| 15 | 10A | Reserva | |
| 16 | 5A | AKP | |
| 17 | 7.5A | Fusible "+" después del encendido en el habitáculo: indicador de posición de la palanca selectora (1128), interruptor de modo de cambio de la caja de cambios automática (129), interruptor del limitador de velocidad (1081), controles del instructor en un coche de autoescuela (459), caja de fusibles y relés del habitáculo (260), relé de calefacción auxiliar 1 (1067), relé de calefacción auxiliar 2 (1088), toma de diagnóstico (225), micrófono de manos libres | |
| 18 | 5A | Bloqueo de columna de dirección eléctrica | |
| 19 | 10A | luces de reversa | |
| 20 | 20A | Relé de calefaccionado de combustible | |
| 21 | 15A | Bomba de lavado de combustible | |
| 22 | 10A | Embrague del compresor de aire acondicionado | |
| 23 | 30A | Elementos de calefaccionado de la luneta trasera |
Compartimento del motor (Caja 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 70A | Relé de calefacción adicional 2 | |
| - | 60A | Bloque de montaje para fusibles y relés en el compartimento de pasajeros | |
| - | 40A | Relé de calefacción adicional 1 | |
| - | 70A | Dirección asistida eléctrica | |
| - | 50A | Unidad de control ABS | |
| - | 70A | Bloque de montaje para fusibles y relés en el compartimento de pasajeros | |
| - | 20A | Relé de calefacción del filtro de combustible diésel | |
| - | 70A | Unidad de control de precalentamiento | |
| - | Conector de batería |
