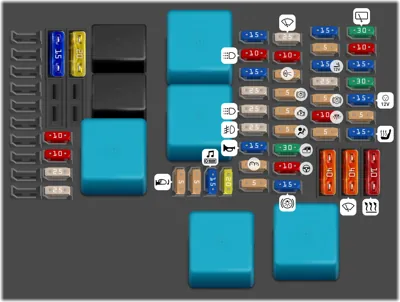

Fusibles en el habitáculo A

N°	A	Descripción
1	15A	Carga APC para vehículo con tarjeta RENAULT
2	20A	Adaptación
3	10A	Adaptación
4	10A	+ batería para vehículo con tarjeta RENAULT
5	25A	Climatización adicional
6	25A	Calefacción adicional del habitáculo
7	5A	Retrovisores eléctricos, unidad central del cajetín de adaptación complementario
8	5A	Deshielo retrovisor
9	15A	Radio, multimedia, retrovisor, toma de diagnóstico
10	20A	Equipamiento previo, toma para remolcado
11	15A	Batería temporizada, unidad central del habitáculo
12	10A	Luz de día derecha, luces delanteras de posición, luz derecha de carretera, luz izquierda de cruce
13	15A	Luces de precaución, luces indicadoras de dirección
14	25A	Condenación de los abrientes
15	25A	Luz de día izquierda, luz de posición trasera, luz izquierda de carretera, luz derecha de cruce
16	25A	Iluminación de matrícula, luces de niebla delanteras y traseras
17	15A	Alarma, bocina, manecillas de iluminación y de barrido
18	5A	Cuadro de instrumentos
19	5A	Caldera
20	25A	Limpiaparabrisas, bomba lavacristales, bocina
21	10A	Carga APC general
22	5A	Luces de marcha atrás
23	5A	Contactor de stop
24	5A	Inyección, arranque
25	5A	Airbag, bloqueo de la columna de dirección
26	30A	Elevalunas del pasajero
27	10A	Dirección asistida
28	15A	Luces de stop
29	15A	Carga APC para vehículo con tarjeta RENAULT
30	5A	Servidumbre general
31	15A	Encendedor, toma de accesorios
32	25A	Caldera
33	5A	Luces de stop, ABS, transpondedor
34	10A	Iluminación interior, climatización
35	5A	Arranque para vehículo con tarjeta RENAULT
36	30A	Limpialuneta
37	10A	Advertencia electromagnética
38	15A	Toma de accesorios en el espacio de carga
39	30A	Motor del elevalunas del conductor
40	15A	Toma de accesorios trasera
41	5A	Arranque BCM
42	15A	Asientos calefactantes
43	40A	Tacógrafo
44	40A	Limpiaparabrisas
45	10A	Calefacción, climatización

Caja de fusibles del compartimento del motor

N°	A	Descripción
-		Compresor del aire acondicionado
-	25A	ABS/ESP
-	30A	Motor de arranque
-	70A	Compartimento de pasajeros 1
-	70A	Compartimento de pasajeros 3
-	50A	ABS/ESP
-	60A	Compartimento de pasajeros 2
-	20A	Calefacción de los retrovisores
-	50A	No identificado
-	20A	No identificado
-	30A	No identificado
-	15A	+Alimentación de la batería del compresor del aire acondicionado
-	15A	Bomba de combustible
-	70A	Unidad de control de la calefacción
-	60A	Unidad de resistencia calefactora
-	60A	Resistencia calefactora Unidad F19
-	40A	Sufijo del motor *408 y aire acondicionado o 450 y calefacción. Conjunto de ventilador motorizado 1
-	40A	Sufijo del motor *408 y aire acondicionado o 450. Conjunto de ventilador motorizado 2
-	15A	No identificado
-	10A	No identificado
-	25A	Calentador diésel
-	20A	Sistema de inyección del motor
-	15A	Sistema de inyección del motor
-		Arranque
-		Relé de la bomba de combustible
-		Suministro de inyección
-		Control del compresor
-		Alta velocidad (Ventilador motorizado 1)
-		Baja velocidad (Ventilador motorizado)
-		Alta velocidad (Ventilador motorizado 2)
