Saab 9-5 / Fusibles 2000

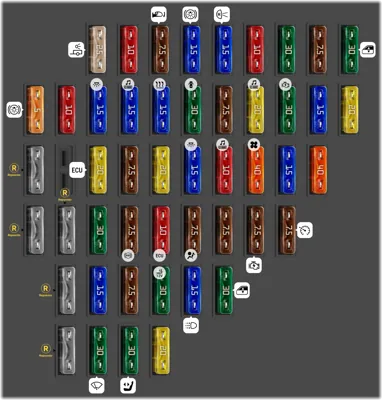

Panel de fusibles en el panel de instrumentos

Panel de fusibles en el panel de instrumentos
N°ADescripción
1 25A Luces de remolque
2 10A Transmisión automática
3 7.5A Espejos de puertas eléctricos, DICE
4 15A Luces de freno, anulación del bloqueo de cambio
5 15A Luces de reversa
6 10A Luces de estacionamiento, izquierda
7 30A Luces de estacionamiento, derecha
8 7.5A DICE, TWICE
9 30A Ventanas eléctricas, derecha
10 5A Luces de freno, remolque
11 10A Inyección de combustible
12 15A Iluminación del maletero, iluminación de puertas, SID, teléfono del coche
13 15A Sistema de audio, instrumento de diagnóstico
14 15A Función de memoria, espejos de puertas, calefacción, asiento trasero
15 30A Cierre centralizado, asiento del pasajero ajustable eléctricamente
16 7.5A Transmisión automática
17 20A Sistema de audio, amplificador
18 30A Sistema de encendido, motor
19 15A Sensor de oxígeno precalentado (convertidor catalítico)
20 20A DICE (indicadores de dirección)
21 Fusibles de repuesto
23 20A Sistema de gestión del motor
24 7.5A Calefacción de espejos de puertas
25 20A [Bomba de combustible]
26 15A ACC, iluminación interior, luz antiniebla trasera
27 10A Sistema de audio, espejo retrovisor con función de atenuación automática
28 40A Ventilador interior, bomba de aire [solo V6]
29 15A Techo solar
30 40A Calefacción de la ventana trasera
31 Fusibles de repuesto
32 Fusibles de repuesto
33 30A Asiento del conductor ajustable eléctricamente, tapa del depósito de combustible
34 7.5A Frenos ABS, ACC
35 10A Sistema de gestión del motor
36 7.5A Airbag (SRS)
37 7.5A Transmisión automática
38 7.5A Motor de arranque
39 7.5A Control de crucero, válvula de agua
40 Fusibles de repuesto
41 15A Asientos delanteros ventilados
42 7.5A Interruptor de indicador de dirección
43 30A Encendedor de cigarrillos
44 15A Luz diurna
45 30A Ventanas eléctricas, izquierda
46 Fusibles de repuesto
47 30A Limpiaparabrisas, luces antiniebla, delanteras
48 30A Calefacción eléctrica, asientos delanteros
49 20A Solenoide de emergencia [transmisión automática]

Panel de relés debajo del panel de instrumentos

Panel de relés debajo del panel de instrumentos
N°ADescripción
- Calefaccionado de asiento trasero
- Relé principal (sistema de gestión del motor)
- Tapón de llenado de combustible
- Bomba de combustible
- Interruptor de encendido
- Calefaccionado de ventana trasera y espejos de puertas
- Luces de reversa
- Relé de arranque
- Función de emergencia

Caja de fusibles debajo del capó

Caja de fusibles debajo del capó
N°ADescripción
- Lavadora, delantera/trasera
- Faro de luz baja
- Faro de luz alta
- Luces adicionales (accesorio)
- Bocina
- Limpiaparabrisas trasero (9-5 Wagon)
- Ventilador del radiador, baja velocidad
- Ventilador del radiador, alta velocidad, ventilador izquierdo
- Compresor de aire acondicionado
- Luces antiniebla delanteras
- Limpiaparabrisas de faros
- Limpiaparabrisas
- Ventilador del radiador, alta velocidad, ventilador derecho
- Autochequeo de faros
1 60A ABS
3 15A Bocina
4 10A Limpiaparabrisas trasero (9-5 Wagon)
5 15A Luces antiniebla (spoiler delantero)
6 30A Ventilador del radiador, alta velocidad
7 15A Faro de luz baja, derecho
8 15A Faro de luz alta, derecho
9 15A Faro de luz baja, izquierdo
10 15A Faro de luz alta, izquierdo
11 10A Ajuste de longitud del haz de los faros [solo en ciertos mercados] lavadores de faros, limpiaparabrisas
12 Focos (accesorio)
13 15A Autochequeo de luces
14 10A Aire acondicionado; sirena de alarma del coche
15 30A Ventilador del radiador
