Saturn Vue / Fusibles 2002

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
- Cabezal de control de aire acondicionado
- Luz de estacionamiento
- Interruptor de bloqueo de todas las puertas
- Interruptor de desbloqueo de la puerta del pasajero
- Interruptor de desbloqueo de la puerta del conductor
- Faro delantero
1 2A Interruptor de control de crucero, interruptor de freno
2 10A Dirección asistida electrónica
3 10A Tablero de instrumentos, solenoide BTSI, interruptor de tracción, interruptor de faros antiniebla
4 10A Seguro de puertas
5 10A Desbloqueo de puerta del conductor
6 10A Módulo de control de la carrocería
7 10A Módulo SDM
8 10A Radio, espejo eléctrico, amplificador de radio premium
9 15A Desbloqueo de puerta del pasajero
10 10A Cabezal de control de aire acondicionado
11 15A Luces de advertencia
12 10A Asientos calefaccionados
13 10A Radio, conector de enlace de datos
14 15A Luces de estacionamiento, luces traseras, luces de posición laterales, luces de matrícula
15 10A Módulo de control de la carrocería, tablero de instrumentos
16 10A Módulo de control de la carrocería, OnStar®
17 20A Soplador de aire acondicionado

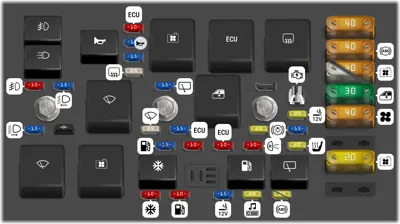

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Faros de niebla
- Motor del ventilador de enfriamiento alto [motor L4], ventilador de enfriamiento 1 [motor V6]
- ECM/CAM, EMISS, INJ, ETC
- Sistema de desempañador trasero
- Bocina
- Luces de conducción diurna
- Sistema de limpiaparabrisas
- Interruptor de ventanas eléctricas, módulo del quemacocos
- Sistema de limpiaparabrisas delantero
- Motor del ventilador de enfriamiento bajo [motor L4], ventilador de enfriamiento 2 [motor V6]
- Embrague del aire acondicionado
- Sistema de la bomba de combustible
- Sistema de limpiaparabrisas trasero
- 15A Solenoide de purga del canister, solenoide de ventilación del canister, O2 calefaccionado trasero, O2 calefaccionado delantero
1 10A Voltaje de batería a ECM, TCM, PCM [3.5L V6 (L66)]
2 40A Caja de fusibles I/P
3 15A Relé de bocina
4 40A Encendido ABS
5 25A Relé del desempañador trasero
6 25A Módulo del ventilador de enfriamiento
6 40A Relé de alta del ventilador de enfriamiento
7 10A Relé de faros de niebla
8 15A Faro izquierdo
9 15A Relé del limpiaparabrisas trasero
11 30A Relé de ventanas eléctricas y quemacocos
12 20A Encendedor de cigarrillos
13 40A Motor del soplador de HVAC
14 15A Faro derecho
15 25A Relé del limpiaparabrisas delantero
16 15A [2.2L Cuatro cilindros (L61)]: Módulo de control del motor (ECM), control electrónico del acelerador
17 20A Módulo del quemacocos
18 15A Luces de freno
20 15A Módulo de encendido del motor, inyectores de combustible [2.2L L4 (L61)]
20 15A [3.5L V6 (L66)]: Sensor de árbol de levas, voltaje del relé principal al PCM, bobinas de encendido 1-6
21 10A [3.5L V6 (L66)]: Inyección de combustible
22 10A Módulo de control del motor (ECM), módulo de control de la transmisión (TCM), transmisión
23 10A Interruptor de bajo nivel de refrigerante, luces de reversa [2.2L L4 (L61)], sensor de velocidad del vehículo (manual), interruptor de rango de transmisión [2.2L L (L61)]
24 20A Asientos calefaccionados
25 20A Relé de baja del ventilador de enfriamiento
26 10A Relé del embrague del aire acondicionado, luces de reversa [3.5L V6 (L66)]
27 10A Relé de la bomba de combustible
28 15A Toma de corriente auxiliar delantera
29 20A Amplificador de radio premium
30 20A Módulo ABS
30 20A Batería ABS
48 Interruptor de encendido
