Saturn Vue / Fusibles 2008

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- 40A Ventilador Auxiliar de Enfriamiento
- 15A Módulo de Control del Motor/Módulo de Control de Transmisión/Módulo de Comunicación de Puerta de Datos en Serie
- 20A Módulo de Control del Motor
- 15A Motor 3
- 15A Motor 2
- 15A Motor 1
- 20A Motor del Limpiaparabrisas Trasero
- 40A Ventilador Principal de Enfriamiento
- BEC Auxiliar Híbrido
- 10A Encendido
- 20A Módulo del Techo Solar
- 20A Módulo de Control de Asiento Calefaccionado
- 10A Módulo de Control de Carrocería
- 20A Motor de Arranque
- 25A Limpiaparabrisas
- 15A Sistema de Tracción en las Cuatro Ruedas
- 10A Compresor de Aire Acondicionado
- 40A Motor del Ventilador
- 30A Amplificador
- 15A Claxon
- 20A Módulo del Sistema de Frenos Antibloqueo
- 15A Luces Antiniebla Delanteras
- 30A Centro de Energía del Tablero de Instrumentos
- 10A Luces de Giro y Estacionamiento Derechas
- 10A Luces de Giro y Estacionamiento Izquierdas
- 10A Luces de Estacionamiento del Remolque
- 10A Faro de Luz Alta del Lado del Pasajero
- 10A Luces de Freno
- 30A Desempañador Antiniebla
- 10A Faro de Luz Baja del Lado del Conductor
- 10A Faro de Luz Baja del Lado del Pasajero
- 10A Faro de Luz Alta del Lado del Conductor
- 10A Calefacción del Espejo Retrovisor Exterior
- 15A Luz Diurna
- Herramienta para la extracción de los fusibles.
- Relé Principal del Ventilador de Enfriamiento
- Relé de Control del Ventilador de Enfriamiento
- Relé Auxiliar del Ventilador de Enfriamiento
- Módulo de Control del Motor/CAM, Canister, Inyectores, Relé de Control Electrónico del Acelerador
- Relé de Arranque
- Relé de Encendido
- Relé del Compresor de Aire Acondicionado
- Relé de Velocidad del Limpiaparabrisas
- Relé del Claxon
- Relé de Control del Limpiaparabrisas
- Relé de la Luz de Estacionamiento
- Relé del Faro de Luz Alta
- Relé del Faro de Luz Baja
- Relé de la Luz Antiniebla Delantera
- Relé de la Luz de Freno
- Relé del Desempañador Antiniebla

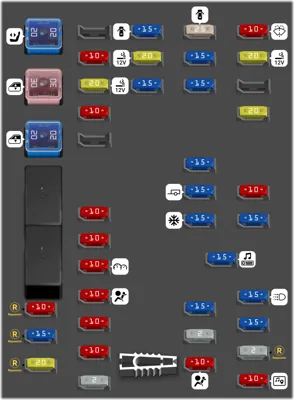

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
1 20A (POWER SEAT) Asiento de ajuste eléctrico
2 30A (PASS P/WIN) Ventanas eléctricas
3 20A (DRIV P/WIND) Ventanas eléctricas
4 RELAY RUN CRANK
5 RELAY ACC RAP
6 10A (SPARE) Fusible de respuesto
7 15A (SPARE) Fusible de respuesto
8 20A (SPARE) Fusible de respuesto
9 - (EMPTY) Vacío
10 10A (S/ROOF) Techo solar
11 20A (CIGAR) Encendedor de cigarrillos / enchufes de corriente
12 10A (ECM/TCM) Unidad de control del motor; Unidad de control de transmisión
13 - (EMPTY) Vacío
14 10A Fuel Storage Control Module
15 10A Inner Side Rearview Mirror
16 10A (CLUSTER) Cuadro de instrumentos
17 10A (AIRBAG) Airbag
18 10A Outer Side Rearview Mirror
19 10A Key Capture Solenoid
20 2A Steering Wheel Switch
21 15A Front Driver Door Lock
22 20A Accessory Power Outlet 2
23 15A Body Control Module (BCM) (VB3)
24 (FUSE PULLER) Sacafusibles
25 25A (DR LCK) Sistema de cierre de puertas eléctrico
26 15A (BCM (VB6)) Módulo de control del cuerpo
27 15A (BCM (VB4)) Módulo de control del cuerpo
28 15A (BCM (VB5)) Módulo de control del cuerpo
29 15A (TRL) Remolque
30 15A (AIRCON) Aire acondicionado
31 15A (AUDIO) Sistema de audio
32 15A (BCM (VB7)) Módulo de control del cuerpo
33 2A (IGN SW) Interruptor de encendido
34 10A (AIRBAG) Airbag
35 10A (WASHER) Limpiaparabrisas
36 20A (APO 1) Enchufes de corriente auxiliares
37 - (EMPTY) Vacío
38 20A Fuel Storage Control Module
39 10A Rear Closure
40 15A (BCM (VB2)) Módulo de control del cuerpo
41 15A (DRL) Luces de circulación diurna
42 15A (BCM (VB1)) Módulo de control del cuerpo
43 2A (SPARE) Fusible de respuesto
44 10A ONSTAR
