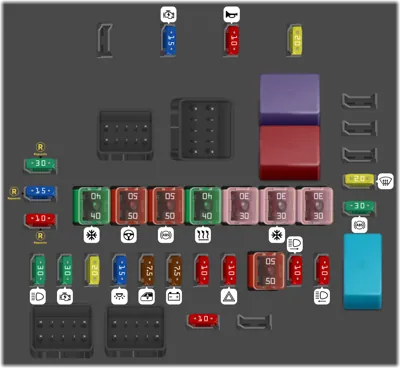

Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (AM 2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 2 | 10A | (HORN) Bocina | |
| 3 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 4 | 30A | (SPARE) Repuesto | |
| 5 | 15A | (SPARE) Repuesto | |
| 6 | 10A | (SPARE) Repuesto | |
| 7 | 20A | (FR DEF) Sin circuito | |
| 8 | 30A | (ABS 2/VSC 2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | |
| 9 | 30A | (H-LP MAIN) Sin circuito | |
| 10 | 30A | (ST) Sistema de arranque | |
| 11 | 20A | (S-LOCK) Sin circuito | |
| 12 | 15A | (DOME) Luces interiores, luces personales, luz del compartimento de equipaje | |
| 13 | 7.5A | (ECU-B) Sistema de bolsas de aire SRS, ventana eléctrica, indicadores y medidores, sistema de aire acondicionado | |
| 14 | 7.5A | (ALT-S) Sistema de carga | |
| 15 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 16 | 10A | (HAZ) Luces de señal de giro, luces de emergencia | |
| 17 | 10A | (H-LP RH / H-LP LO RH) Faro derecho | |
| 18 | 10A | (H-LP LH / H-LP LO LH) Faro izquierdo | |
| 19 | 10A | (EFI 2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 20 | 40A | (HTR SUB 2) Sistema de aire acondicionado | |
| 21 | 50A | (EPS) Sistema de dirección asistida eléctrica | |
| 22 | 50A | (ABS 1/VSC 1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | |
| 23 | 40A | (HTR) Sistema de aire acondicionado | |
| 24 | 30A | (RDI) Ventilador de enfriamiento eléctrico | |
| 25 | 30A | (HTR SUB 1) Sistema de aire acondicionado | |
| 26 | 30A | (H-LP CLN / PWR HTR) Sin circuito | |
| 27 | 50A | (AMT) Sin circuito |
Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (TAIL) Luces traseras, Luces de estacionamiento, Luces de matrícula | |
| 2 | 7.5A | (PANEL 1) Iluminación, Indicadores y medidores | |
| 3 | 7.5A | (A/C) Sistema de aire acondicionado, Desempañador de la luneta trasera | |
| 4 | 20A | (D DOOR) Ventanillas eléctricas | |
| 5 | 20A | (RL DOOR) Ventanillas eléctricas | |
| 6 | 20A | (RR DOOR) Ventanillas eléctricas | |
| 8 | 15A | (CIG) Toma de corriente | |
| 9 | 7.5A | (ACC) Espejos retrovisores exteriores, Reloj | |
| 11 | 10A | (ID/UP/MIR HTR) Sin circuito | |
| 15 | 7.5A | (IGN) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial | |
| 16 | 7.5A | (MET) Indicadores y medidores | |
| 19 | 25A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 20 | 15A | (RR WIP) Limpiaparabrisas y lavaparabrisas trasero | |
| 21 | 15A | (WSH) Limpiaparabrisas, Limpiaparabrisas y lavaparabrisas trasero | |
| 22 | 10A | (ECU-IG) Sistema de frenos antibloqueo, Ventilador de enfriamiento eléctrico, Sistema de dirección asistida eléctrica | |
| 23 | 10A | (GAUGE) Luces de reversa, Sistema de carga, Sistema de aire acondicionado, Indicadores de medidores | |
| 24 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 25 | 10A | (STOP) Luces de freno, Luz de freno de montaje alto, Sistema de frenos antibloqueo, Sistema de bloqueo de cambios, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, VSC | |
| 27 | 25A | (D/L) Sistema de cierre centralizado eléctrico | |
| 28 | 15A | (FR FOG) Sin circuito | |
| 31 | 25A | (AM1) Fusibles "ACC" y "CIG" |
Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (PWR) Ventanillas eléctricas | |
| 2 | 30A | (DEF) Desempañador de la luneta trasera | |
| 5 | 7.5A | (ACC 2) Sin circuito |
