Seat Altea / Fusibles 2004

Dotación de fusibles, lado izquierdo del tablero de instrumentos

Dotación de fusibles, lado izquierdo del tablero de instrumentos
N°ADescripción
1 5A Espejo electrocromico, Teléfono
2 5A Remolque
3 10A Mandos calefacción, Semiautomático, Climatronic, Sensor de presión AA, Asientos calefactados, Marcha atrás, Interruptor ESP
4 10A Centralita aforador para motores 2.01. FSI gasolina, Centralita motor para todas las motorizaciones, Diagnosis, Relé EKP 1.61.
6 5A Parabrisas calefactados
7 5A Mandos calefacción, Semiautomático, Climatronic
8 5A Surtidores calefactados
9 5A Centralita airbag y testigo desconexion airbag acompañante
11 10A Servodireccion, Gateway, Kombi, Palanca cambio automático, Centralita cambio DQ
12 5A Regulafaros
13 10A Caudalimetro para motores TDI
14 5A Centralita ABS/ESP e Interruptor ESP
16 10A Tubo calefacción motor (todos excepto 2.0 I FSO)
20 5A Centralita ayuda de aparcamiento
21 5A Palanca cambio automático AQ
23 10A Pedal de freno (luces)
24 10A Mandos calefacción, Semiautomático, Climatronic, Diagnosis, Centralita PTC's (Calefacción adicional electr. por aire), Interruptor de luces
25 20A Transformador de encendido para motores 2.0 I FSI
26 20A Centralita Cambio Automático AQ
27 20A Bomba de vacío para motores 2.0 I FSI con Cambio Automático AQ
28 5A Interruptor de luces
29 15A Motor limpialuneta
32 15A Bomba dual
35 40A Motor calefactor para calefacción, Semiautomático
36 40A Motor de arranque
39 15A Centralita remolque (Gancho)
40 20A Centralita remolque (intermitente, freno y posición izquierda)
41 20A Centralita remolque (antiniebla, marcha atrás y posición derecha)
42 15A Toma de corriente consola
42 30A Toma de corriente consola y maletero
43 15A Aforador
44 5A Bocina de alarma y sensor de alarma volumétrica
46 7.5A Iluminación interior
47 25A Encendedor
48 20A Bomba lavafaros
49 10A Cerraduras de puerta
50 30A Asientos calefactados
51 20A Techo abrible
52 25A Luneta térmica
53 25A Centralita confort
54 5A Centralita cambio automático AQ
56 40A Motor calefactor para climatronic

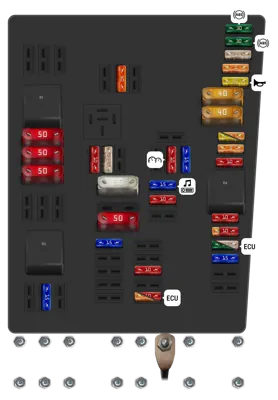

Fusiblera de motor (Lado izq)

Fusiblera de motor (Lado izq)
N°ADescripción
- 30A ABS/ESP
- 30A ABS/ESP
- 25A Motor limpiaparabrisas Slave
- 5A Positivo de referencia para BSG
- 20A Bocina
- 20A Transformador de encendido para motor 1.6 l
- 5A Regulador de caudal de combustible para 2.01 FSI
- 5A Interruptores de embrague y freno
- 10A Electroventilador para todas las motorizaciones: 1.6 AGR/AKF int. Aspiracion de aire 2.0 FSI: AKF/Electroválvula NW/Integr.Thermo/Int. aspiracion de aire TDI (Cjto. válvula de aspiracion).
- 10A Relés de precalentamiento y EKP para motores TDI
- 5A Relé SLP (Bomba secundaria de aire) para motor 1.6 l
- 10A Conjunto de válvulas (EGR/VNT/EUV) para motores TDI
- 10A Sonda Lambda posterior para motores 2.0 FSI
- 30A Centralita para motores gasolina
- 25A Centralita para motores TDI
- 15A Sonda Lambda anterior para motores 2.0 I FSI
- 15A Palanca de luces
- 10A Cuadro de instrumentos
- 15A Radio
- 10A Teléfono
- 10A Gateway
- 5A Bobina Hauptrelais para motores TDI
- 10A Centralita motor y bobina Hauptrelais para motores 2.01. FSI
- 40A Bomba SLP
- 25A Motor limpiaparabrisas master
- 10A Inyectores para motor 1.6 I
- 15A Aforador para motor 1.6 l
- 15A Sonda Lambda para motor 1.6 I
- 40A Iluminación derecha
- 40A Iluminación izquierda
- 80A Alimentación potencial "15" de BSG
- 50A Relé de precalentamiento para motores TDI
- 50A Alimentación potencial "75"de BSG
- 50A Alimentación fusible aéreo sobre soporte de relés
- 50A Electroventilador (500 W)
- Bomba de aire secundario
- Suministro de corriente para la Unidad de Control Simos
- Suministro del terminal 30
