Seat Ibiza / Fusibles 2019

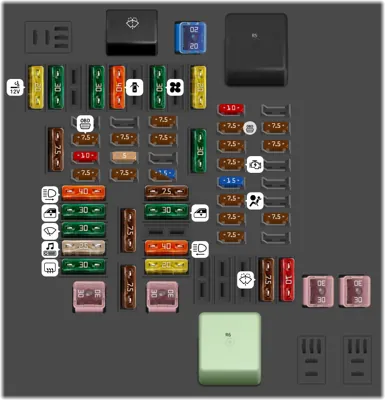

Dotación de fusibles

Dotación de fusibles
N°ADescripción
- Relé de la bomba de lavado de parabrisas
- Relé de suministro de energía terminal 15
- Relé de suministro de energía terminal 75x
1 20A Gancho remolque
2 20A Encendedor/Toma de 12V
3 30A Amplificador de sonido
5 30A Techo panorámico
6 40A Cierre centralizado
8 30A Ventilador calefactor/Climatronic
10 20A Gancho remolque
11 7.5A Aforador CNG
13 7.5A Conmutador luces, columna dirección LSS y SMLS, toma de diagnosis, sensor de lluvia/luz
14 10A Columna dirección LSS: mando limpia
15 7.5A Kombi
16 40A Alimentación luces derecha
17 30A Alzacristales puertas derechas
18 30A Limpiaparabrisas
19 25A Radio, Sistema Multimedia
20 30A Luneta térmica
21 30A Centralita SCR
23 7.5A Rear View Camera
24 5A Connectivity Box, conexionado fuentes de audio externas (Doble USB-AUX IN), pantalla MIB
25 7.5A Electrónica columna dirección (MFL)
26 7.5A Gateway
27 7.5A Centralita suspensión activa
28 7.5A Sensor DWA
29 7.5A Bocina DWA
31 7.5A Centralita clima 9AA/9AB
31 15A Centralita Climatronic 9AK
32 7.5A Columna dirección LSS, sin Kessy
33 30A Alzacristales puertas izquierdas
35 40A Alimentación luces izquierda
36 20A Signal Horn
37 30A Centralita asientos calefactados
38 30A BCM Power C63
39 10A BSD, PDC, MRR, PLA
40 7.5A Conmutador luces, toma de diagnosis, regulador alcance faros, columna dirección LSS: luces, faros halógenos, interruptor marcha atrás, espejo electrocrómico, RKA sin radio
41 7.5A Regulación retrovisores exteriores sin plegado,
42 7.5A Pedal embrague, relés arranque, bobina relé CNG, Sensor de presión AA
43 15A Bobina relé DWP, Motor limpialuneta, Boquillas calefactadas
44 7.5A Airbag
45 7.5A Faro Full Led izquierdo
46 7.5A Faro Full Led derecho
48 7.5A Bloqueo columna dirección, Centralita Kessy
49 7.5A Relé SCR
53 7.5A Palanca cambio automático, ZSS
58 7.5A Bomba del lavacristales
59 10A Espejos retrovisores calefactados
60 30A Gancho remolque
61 30A Gancho remolque

Dotación de fusibles en el compartimento del motor

Dotación de fusibles en el compartimento del motor
N°ADescripción
- Relé principal
- Relé de la bomba de combustible
- Relé de arranque 2
- Relé de arranque 1
1 10A Módulo Inyección [motores MPI]
1 15A Módulo Inyección [motores TSI]
1 30A Módulo Inyección [motores diésel]
2 7.5A Válvula para dosificación del combustible (TJ4/T6P/TJ7), Bomba refrigerante baja temperatura (TJ4/T6P/TJ7); Válvula reguladora presión de aceite (TJ1), Válvula de refrigeración AGR (TJ1), Bombas de agua alta y baja (TJ1), Bobina relé SCR, Válvula de agua culata
3 15A Sondas Lambda
4 15A Relé bomba gasolina motor [MPI], Centralita aforador [TSly diésel]
5 10A Electroventilador (EC), Válvula LDR, Válvula canister y distribución variable, Válvula reguladora presión de aceite, Válvulas desconexión de cilindros, sensor WIV y regulador de presión CNG
6 20A Bujías de encendido [MPI y TSI]
6 7.5A Relé bujías de precalentamiento, Resistencia tubo de aspiración [diésel]
7 15A Bomba de vacío [TSI, CNG]
8 10A Inyectores y bobina relé EKP (MPI), Válvula para dosificación del combustible [diésel]
9 7.5A Sensor Servo
10 7.5A Vref Batería: Gateway, BDM y BCM
12 10A Compresor desacoplable
14 7.5A Módulo Inyección, HauptRelé Motor, ESC/ABS, Bobina relé 87
15 30A Cambio automático DQ200 y AQ160
17 7.5A 50 Diag
18 30A Motor de arranque BDM
20 60A ESC (Bomba)
20 40A ABS (Bomba)
21 25A ESC/ABS (Válvulas)
24 30A Electroventilador TH4 sin AA para países de clima moderado
25 20A Electroventilador TH4 con AA ó T5I para países de clima moderado
25 40A PTC1
26 50A Electroventilador TJ1/TJ4/TJ7/T6P ó TH4/T5I para países de clima cálido
27 30A Electroventilador TH4 con AA ó T5I para países de clima moderado
27 40A PTC2
28 40A PTC3
