Seat Leon / Fusibles 2005

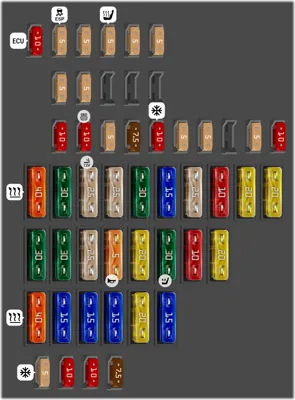

Caja de fusibles en el habitáculo

Caja de fusibles en el habitáculo
N°ADescripción
1 10A Centralita motor gasolina y diesel
2 5A Centralita ABS/ESP
3 5A Centralita Airbag
4 5A Mandos calefacción, sensor presion, asientos calefactados, interruptor ESP, marcha atras
5 5A Motor faro izquierdo y derecho, dimmer, centralita GDL
6 5A Gateway, palanca de cambio automatico
7 5A Relé parabrisas, espejos calefactados, telefono VDA
8 5A Centralita remolque
9 - Libre
10 - Libre
11 - Libre
12 10A Centralita puertas (autolock K3)
13 10A Diagnosis, interruptor luces, freno
14 5A Cambio automatico
15 7.5A Centralita cableados
16 10A Mandos calefacción/Aire y Clima
17 5A Sensor de lluvia
18 5A Palanca cambio automatico, centralita ayuda aparcamiento
19 - Libre
20 5A Centralita ESP
21 10A Motor D2L (20 147 kW)
22 40A Calefactor
23 30A Centralita puerta
24 25A Encendedor
25 25A Centralita cableado
26 30A Tomas de corriente de 12 V
27 15A Centralita aforador FSI, relé gasolina, relé EKP 1.6
28 25A Centralita confort (sin autolock 4F8)
29 10A Caudalimetro, motor
30 20A Precableado
31 20A Vakumpumpe
32 30A Centralita puertas
33 30A Techo abrible
34 25A Centralita confort (autolock 4 K3)
35 5A Sensor de alarma, bocina
36 20A Lavafaros
37 30A Asientos
38 10A Motor
39 20A Cambio automatico
40 40A Calefactor
41 15A Porton, alimentación
42 15A Centralita cableado
43 15A Centralita remolque
44 20A Centralita remolque
45 15A Centralita remolque
46 5A Surtidores calefactados, mandos calefacción, aire, clima
47 10A Sonda Lambda
48 10A Sonda Lambda
49 7.5A Interruptor de luces

Caja de fusibles del motor

Caja de fusibles del motor
N°ADescripción
1 30A Limpia
2 5A Columna de dirección
3 5A Centralita de cableado
4 30A ABS
5 15A Cambio AQ
6 5A Kombi
7 - Libre
8 15A Radio
9 5A Telefono
10 5A Relé principal en caja motor FSI y diesel/Alimentación módulo inyección
10 10A Relé principal en caja motor D2L (2.0 FSI 147 kW)
11 - Libre
12 5A Gateway
13 25A Alimentación módulo inyección gasolina
13 30A Alimentación módulo inyección diesel
14 20A Bobina
15 5A Motor T71 / 20 FSI
15 10A Relé bomba
16 30A Bomba ADS
17 15A Bocina
18 - Libre
19 30A Limpia
20 - Libre
21 15A Sonda Lambda
22 5A Pedal freno, sensor de velocidad
23 5A Motor 1.6, relé principal (relé no 100)
23 10A T 71 diesel EGR
23 15A 2.0 D2L Bomba combustible de alta presion
24 10A ARF, válvula cambio
25 40A lluminacion derecha
26 40A lluminacion izquierda
26 40A Motor 1.6 SLP
26 50A Relé bujías 1.9 TDI
28 40A KL15
29 50A Alzacristales (anteriores y posteriores)
30 40A KLX

Caja de fusibles de la batería

Caja de fusibles de la batería
N°ADescripción
- Alternador < 140 W
- Alternador > 140 W
- Servodireccion
- Alimentación multiterminal potencial "30" Caja de fusibles interior
- Electroventilador < 500 W
- Electroventilador > 500 W
- PTC,S (Calefacción adicional electrica por aire)
- Alimentación fusibles remolque en caja de fusibles interior
- Centralita cierre centralizado (4F8 con autolock)
