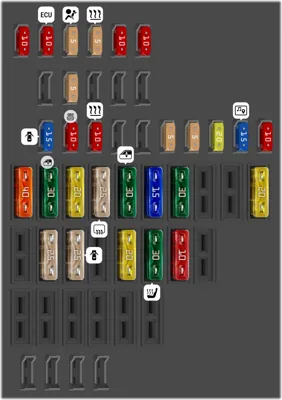

Dotación de fusibles, lado izquierdo del tablero de instrumentos

N°	A	Descripción
1	10A	Centralita diagnosis/Iluminación instrumentos / Centralita regulafaros/ Caudalímetro Parabrisas calefactados/Gestión motor/Faros AFS
2	10A	Centralita motor/ Centralita ABS-ESP/ Cambio automático/ Cuadro de instrumentos/ Centralita remolque/ Interruptor luces / Sensor de freno/ Servodirección/ Faro derecho e izquierdo
3	5A	Airbag
4	5A	Calefacción/Interruptor marcha atrás/Interruptor ASR-ESP/Espejo electrocrómico/Park Pilot/ Sensor del nivel de aceite
5	10A	Faro xenon derecho
6	10A	Faro xenon izquierdo
8	5A	Asistencia preinstalación remolque
12	15A	Cierre centralizado
13	10A	Diagnosis/ Interruptor luces/ Sensor de lluvia/Luneta térmica
14	10A	Cambio automático / Calefacción/ Palanca Cambio automático
17	5A	Alarma
18	5A	Kombi / Palancas. con START STOP
19	20A	Asistencial antiniebla
20	15A	Navegación / Radio con START STOP
21	10A	Gestión del motor
22	40A	Mando ventilador
23	30A	Alzacristales anteriores
24	20A	Body Modul Control
25	25A	Luneta térmica
26	30A	Alzacristales posterior
27	15A	Motor (aforador/relé bomba gasolina)
28	30A	Centralita confort
31	20A	Bomba de vacío
33	25A	Techo abrible
34	25A	Centralita confort /Cierre centralizado
36	20A	Lavafaros
37	30A	Asientos calefactados
38	10A	Gestión del motor

N°	A	Descripción
1	30A	Limpiaparabrisas
2	30A	Cambio DQ200
3	5A	Centralita de cableado
4	20A	ABS
5	15A	Cambio AQ
6	5A	Cuadro de instrumentos/Columna dirección
7	40A	Llave contacto
8	15A	Radio
9	5A	Teléfono/Navegador tomtom
10	5A	Gestión motor
10	10A	Gestión motor
12	5A	Centralita electrónica
13	15A	Alimentación módulo inyección gasolina
13	30A	Alimentación módulo inyección diésel
14	20A	Bobina
15	5A	Gestión motor
15	10A	Relé bomba
16	30A	Iluminación derecha
17	15A	Bocina
19	30A	Limpia
20	10A	Bomba de agua
20	20A	Bomba sensor presión [para motor 1.8]
21	15A	Sonda Lambda [Amperaje en función de la motorización]
22	5A	Pedal freno, sensor de velocidad
23	5A	Gestión del motor [Amperaje en función de la motorización]
23	10A	Gestión de motor [Amperaje en función de la motorización]
23	15A	Gestión del motor [Amperaje en función de la motorización]
24	10A	AKF, válvula del cambio
25	40A	Bomba ABS [Amperaje en función de la motorización]
26	30A	Iluminación izquierda
27	40A	Gestión motor [Amperaje en función de la motorización]
27	50A	Gestión motor [Amperaje en función de la motorización]
29	50A	Alzacristales (anteriores y posteriores) [Amperaje en función de la motorización]
29	30A	Alzacristales (anteriores) [Amperaje en función de la motorización]
30	50A	Llave de contacto
