Panel de fusibles interior (LHD)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Tablero de diagnóstico/ Iluminación de instrumentos/ Interruptor de control de faros/ Medidor de flujo/ Limpiaparabrisas calefaccionados/Gestión del motor/Faros AFS | |
| 2 | 10A | Unidad de control del motor/ Tablero ABS-ESP/Caja de cambios automática/ Tablero de instrumentos/Tablero del remolque/ Interruptor de luces / Sensor de freno/ Dirección asistida/ Faros derecho e izquierdo | |
| 3 | 5A | Airbag | |
| 4 | 5A | Calefacción/Interruptor de reversa/ Interruptor ASR-ESP/ Espejo electrocrómico/Park Pilot/ Sensor de nivel de aceite | |
| 5 | 10A | Faro de xenón derecho | |
| 6 | 10A | Faro de xenón izquierdo | |
| 8 | 5A | Asistente de preinstalación de enganche de remolque | |
| 12 | 15A | Cierre centralizado | |
| 13 | 10A | Diagnóstico/ Interruptor de luces/ Sensor de lluvia/ Luneta trasera calefaccionada | |
| 14 | 10A | Caja de cambios automática / Calefacción/ Palanca de caja de cambios automática | |
| 15 | 7.5A | Unidad de control de suministro de energía a bordo (vía K/5) | |
| 17 | 5A | Alarma | |
| 18 | 5A | Kombi/palancas con START STOP | |
| 19 | 20A | Ayuda de luz antiniebla | |
| 20 | 15A | Navegación/radio con START STOP | |
| 21 | 10A | Gestión del motor | |
| 22 | 40A | Interruptor del ventilador | |
| 23 | 30A | Ventanas eléctricas (delanteras) | |
| 24 | 20A | Unidad de control de la carrocería | |
| 25 | 25A | Luneta trasera calefaccionada | |
| 26 | 30A | Ventanas eléctricas traseras | |
| 27 | 15A | Motor (unidad de control de combustible/relé de bomba) | |
| 28 | 30A | Controles de conveniencia | |
| 30 | 20A | Caja de cambios automática | |
| 31 | 20A | Bomba de vacío | |
| 33 | 25A | Techo solar | |
| 34 | 25A | Tablero de confort/Sistema de cierre centralizado | |
| 36 | 20A | Sistema de lavado de faros | |
| 37 | 30A | Asientos calefaccionados | |
| 38 | 10A | Gestión del motor | |
| 39 | 10A | Teléfono con START STOP | |
| 40 | 40A | Interruptor del ventilador | |
| 41 | 20A | Motor del limpiaparabrisas trasero / Cableado del tablero | |
| 42 | 20A | Toma de corriente de 12 V / Encendedor de cigarrillos | |
| 43 | 15A | Preinstalación del soporte del remolque | |
| 44 | 20A | Preinstalación del soporte del remolque | |
| 45 | 15A | Preinstalación del soporte del remolque | |
| 47 | 10A | Gestión del motor | |
| 48 | 10A | Gestión del motor |

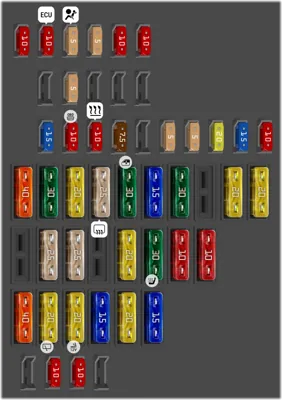

Panel de fusibles interior (RHD)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Tablero de diagnóstico/ Iluminación del tablero de instrumentos/ Tablero de control de luces delanteras/ Medidor de flujo/ Limpiaparabrisas calefaccionados/Gestión del motor/Faros AFS | |
| 2 | 10A | Unidad de control del motor/ Tablero de ABS-ESP/ Caja de cambios automática/ Tablero de instrumentos/ Tablero del remolque/ Interruptor de luces / Sensor de freno/ Dirección asistida/ Faros derecho e izquierdo | |
| 3 | 5A | Airbag | |
| 4 | 5A | Calefacción/Interruptor de reversa/ Interruptor ASR-ESP/ Espejo electrocrómico/Park Pilot/ Sensor de nivel de aceite | |
| 5 | 10A | Faro de xenón derecho | |
| 6 | 10A | Faro de xenón izquierdo | |
| 8 | 5A | Asistente de preinstalación de enganche de remolque | |
| 12 | 15A | Cierre centralizado | |
| 13 | 10A | Diagnóstico/ Interruptor de luces/ Sensor de lluvia/ Luneta trasera calefaccionada | |
| 14 | 10A | Caja de cambios automática / Calefacción/ Palanca de caja de cambios automática | |
| 15 | 7.5A | Unidad de control de suministro de energía a bordo (a través de K/5) | |
| 17 | 5A | Alarma | |
| 18 | 5A | Kombi/palancas con START STOP | |
| 19 | 20A | Ayuda de luz antiniebla | |
| 20 | 15A | Navegación/radio con START STOP | |
| 21 | 10A | Gestión del motor | |
| 22 | 40A | Interruptor de ventilador | |
| 23 | 30A | Ventanas eléctricas (delanteras) | |
| 24 | 20A | Unidad de control de la carrocería | |
| 25 | 25A | Luneta trasera calefaccionada | |
| 26 | 30A | Ventanas eléctricas traseras | |
| 27 | 15A | Motor (unidad de control de combustible/relé de bomba) | |
| 28 | 30A | Controles de conveniencia | |
| 30 | 20A | Caja de cambios automática | |
| 31 | 20A | Bomba de vacío | |
| 33 | 25A | Techo solar | |
| 34 | 25A | Tablero de confort/Sistema de cierre centralizado | |
| 36 | 20A | Sistema de lavado de faros | |
| 37 | 30A | Asientos calefaccionados | |
| 38 | 10A | Gestión del motor | |
| 39 | 10A | Teléfono con START STOP | |
| 40 | 40A | Interruptor de ventilador | |
| 41 | 20A | Motor del limpiaparabrisas trasero / Cableado del tablero | |
| 42 | 20A | Toma de corriente de 12 V / Encendedor de cigarrillos | |
| 43 | 15A | Preinstalación de soporte de remolque | |
| 44 | 20A | Preinstalación de soporte de remolque | |
| 45 | 15A | Preinstalación de soporte de remolque | |
| 47 | 10A | Gestión del motor | |
| 48 | 10A | Gestión del motor |
Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de energía terminal 30 (100) [motores AZV, BKC, BKD, BLS, BMM, BMN, BXE, BXF y BXW] | ||
| - | Relé de suministro de energía terminal 30 (458) [motores BSE, BSF y CCSA] | ||
| - | Relé de potencia Motronic [motores BVY, BVZ, BWA, BWJ, BZB y SAHS] | ||
| - | Fusible de la bomba de aire secundaria [motores BSE y CCSA] | ||
| - | Relé de suministro de componentes del motor [motor BZB] | ||
| - | Relé de la bomba de refrigerante adicional [motor CAXC] | ||
| 1 | 30A | Limpiaparabrisas | |
| 2 | 30A | Caja de cambios DQ200 | |
| 3 | 5A | Unidad de control de cable | |
| 4 | 20A | ABS | |
| 5 | 15A | Caja de cambios AQ | |
| 6 | 5A | Tablero de instrumentos/Columna de dirección | |
| 7 | 40A | Llave de encendido | |
| 8 | 15A | Radio | |
| 9 | 5A | Teléfono/Navegador TomTom | |
| 10 | 5A | Gestión del motor | |
| 10 | 10A | Gestión del motor | |
| 12 | 5A | Unidad de control electrónico | |
| 13 | 15A | Suministro del módulo de inyección de gasolina | |
| 13 | 30A | Suministro del módulo de inyección diésel | |
| 14 | 20A | Bobina | |
| 15 | 5A | Gestión del motor | |
| 15 | 10A | Relé de la bomba | |
| 16 | 30A | Iluminación derecha | |
| 17 | 15A | Claxon | |
| 19 | 30A | Limpio | |
| 20 | 10A | Bomba de agua | |
| 20 | 20A | Sensor de presión de la bomba para motor 1.8 | |
| 21 | 15A | Sonda lambda | |
| 22 | 5A | Pedal de freno, sensor de velocidad | |
| 23 | 5A | Gestión del motor | |
| 23 | 10A | Gestión del motor | |
| 23 | 15A | Gestión del motor | |
| 24 | 10A | AKF, válvula de la caja de cambios | |
| 25 | 40A | Bomba ABS | |
| 26 | 30A | Unidad de control de suministro eléctrico a bordo (vía D/1) | |
| 27 | 40A | Gestión del motor | |
| 27 | 50A | Gestión del motor | |
| 29 | 50A | Ventanas eléctricas (delanteras y traseras) | |
| 29 | 30A | Ventanas eléctricas (delanteras) | |
| 30 | 50A | Llave de encendido |
Bloque de relés
| N° | A | Descripción | |
|---|---|---|---|
| - | Terminal de potencia del relé 2, terminal 15 | ||
| - | Relé de cierre centralizado en el portón trasero | ||
| - | Terminal de potencia del relé 2, terminal 30 | ||
| - | Relé del desempañador de la ventana trasera | ||
| - | Relé de bocina de dos tonos | ||
| - | Relé 1 de la bomba de lavado dual | ||
| - | Relé 2 de la bomba de lavado dual | ||
| - | Relé de alivio de contacto X |
Zócalos de relé en la caja de relés, panel frontal izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé del sistema de limpieza de faros | ||
| 2 | Relé de la bomba de combustible [motores AZV, BKC, BKD, BLS, BMM, BMN, BSE, BSF, BXE, BXF, BXW y CCSA] | ||
| 2 | Relé de la bomba de circulación [motores BWA y BWJ] | ||
| 2 | Relé de alimentación de la unidad de control Simos [motores BSE, BSF y CCSA] | ||
| 2 | Relé de suministro de combustible a través de línea de presión [motor BXW] | ||
| 2 | Relé de alimentación 2 Motronic [motores BWA y BWJ] | ||
| 2 | Relé del parabrisas calefaccionado [motores diésel] | ||
| 2 | Relé de la bomba de refrigerante post-funcionamiento [motor BZB] | ||
| 3 | Relé de calefacción de alta potencia [motores diésel] | ||
| 4 | Relé del parabrisas calefaccionado [motores de gasolina] | ||
| 4 | Relé de calefacción de baja potencia [motores diésel] | ||
| 5 | Relé de alimentación terminal 50 |
