Seat Leon / Fusibles 2014

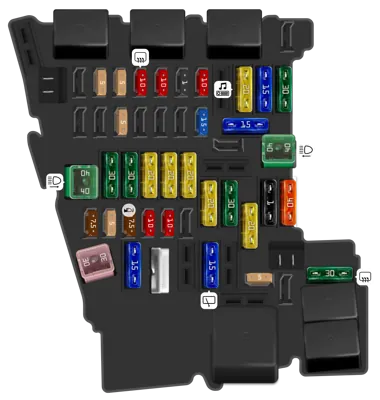

Panel de Fusibles Interior

Panel de Fusibles Interior
N°ADescripción
- 5A Interfaz de diagnóstico del bus de datos
- 5A Sensor de monitoreo interior. Sensor de inclinación del vehículo
- 10A Relé de la ventana trasera calefaccionada. Unidad de control del calentador. Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado.
- 10A Interruptor de luz. Sensor de lluvia. Sensor de humedad del aire. Conexión de diagnóstico
- 1A Unidad de control de la electrónica de la columna de dirección
- 10A Unidad de visualización de la unidad de control para el panel de control de información y visualización frontal
- 20A Unidad de control 1 para electrónica de información. Radio
- 15A Unidad de control de amortiguación controlada electrónicamente
- 30A Unidad de control del ventilador de aire fresco
- 5A Unidad de control en el inserto del panel de instrumentos
- 15A Unidad de control de tracción en las ruedas
- 15A Unidad de control del detector de remolque [Desde julio de 2014]
- 40A Unidad de control de suministro a bordo. Faro derecho
- 30A Unidad de control de ajuste del techo corredizo (solo vehículos de 3 y 5 puertas)
- 30A Unidad de control de la puerta del conductor. Motor del regulador de la ventana trasera del lado del conductor
- 20A Unidad de control de suministro a bordo. Asientos delanteros calefaccionados
- 20A Relé de suministro de voltaje del remolque. Enchufe del remolque [Hasta junio de 2014]
- 20A Unidad de control del detector de remolque
- 40A Unidad de control de suministro a bordo. Faro izquierdo
- 7.5A Unidad de control de asistencia de estacionamiento
- 5A Unidad de control del airbag. Lámpara de advertencia de airbag del lado del pasajero delantero desactivada
- 7.5A Interruptor de luz. Interruptor de luz antiniebla. Interruptor de luz antiniebla trasera. Espejo interior. Botón del monitor de presión de neumáticos. Interruptor de luz de reversa. Sensor de calidad del aire. Sensor de humedad en el conducto de admisión de aire fresco. Sensor de presión para el circuito de refrigerante. Relé para tomas de corriente. Unidad de control para sonido estructural. Espejo interior automático antideslumbrante
- 10A Regulador de control de alcance de faros. Unidad de control de alcance de faros. Conexión de diagnóstico. Motor de control de alcance de faros izquierdo. Motor de control de alcance de faros derecho
- 10A Unidad de control de advertencia de salida de carril. Cámara frontal para sistemas de asistencia al conductor
- 20A Unidad de control del detector de remolque
- 30A Unidad de control de la puerta del pasajero delantero. Motor del regulador de la ventana trasera del lado del pasajero
- 20A Toma de 12 V. (solo vehículos de 3 y 5 puertas)
- 1A Unidad de control de la electrónica de la columna de dirección [Hasta junio de 20214]
- 40A Unidad de control de suministro a bordo. Cierre centralizado
- 30A Unidad de control de suministro a bordo
- 15A Unidad de control del detector de remolque
- Unidad de operación de ajuste del asiento del conductor [Desde julio de 2014]
- 15A Motor del limpiaparabrisas trasero
- 5A Sensor de posición del embrague. Relé del motor de arranque 1. Relé del motor de arranque 2
- 30A Filtro de supresión de antena de ventana. Filtro de supresión. Relé de la ventana trasera calefaccionada. Ventana trasera calefaccionada

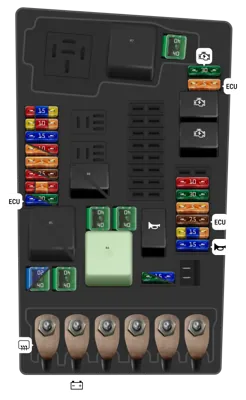

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor
N°ADescripción
- 20A Unidad de control ABS Según el equipamiento
- 40A Unidad de control ABS Según el equipamiento
- 40A Unidad de control ABS
- 15A Unidad de control del motor [Solo modelos con motor de gasolina]
- 30A Unidad de control del motor [Solo modelos con motor diésel]
- 10A Sensor de nivel de aceite y temperatura de aceite / Unidad de control del ventilador del radiador / Válvula solenoide del filtro de carbón activado 1 / Válvula de control del árbol de levas de admisión 1 / Válvula de control del árbol de levas de escape 1 / Lámpara de advertencia de presión de aceite [Solo modelos con código de motor CHPA, CMBA, CXSA, CZCA y CZEA]
- 5A Sensor de nivel de aceite y temperatura de aceite / Unidad de control del ventilador del radiador / Relé de salida de calor baja / Relé de salida de calor alta / Válvula solenoide de control de presión de carga [Solo modelos con código de motor CKFB, CKFC, CLHA, CLHB, CRBC, CRKB, CRLB, CRMB, CUNA, CUPA y CXXB] / Sensor de nivel de aceite y temperatura de aceite / Unidad de control del ventilador del radiador / Relé de salida de calor baja / Relé de salida de calor alta / Válvula solenoide de control de presión de carga / Válvula de cambio del enfriador de recirculación de gases de escape [Solo modelos con código de motor CRVA y CRVC]
- 10A Sensor de nivel de aceite y temperatura de aceite / Unidad de control del ventilador del radiador / Válvula de recirculación de aire del turbocompresor / Válvula de aleta del colector de admisión / Válvula para control de presión de aceite / Válvula de control de chorro de enfriamiento de pistón [Solo modelos con código de motor CJSA, CJSB, CJXA y CJXE] Sensor de nivel de aceite y temperatura de aceite / Unidad de control del ventilador del radiador / Válvula solenoide del filtro de carbón activado 1 / Válvula de control del árbol de levas 1 [Solo modelos con código de motor CJZA, CJZB, CWVA, CYVA y CYVB] / Sensor de nivel de aceite y temperatura de aceite / Unidad de control del ventilador del radiador / Válvula solenoide del filtro de carbón activado 1 / Válvula de control del árbol de levas 1 / Válvula de alta presión para modo de gas / Válvula para control de presión de aceite [Solo modelos con código de motor CPWA]
- 10A Válvula reguladora de presión de combustible / Válvula de medición de combustible [Solo modelos con código de motor CKFB, CKFC, CLHA, CLHB, CRBC, CRKB (EU5+), CRLB, CRMB, CRVA, CRVC, CUNA y CUPA] / Válvula de control del árbol de levas 1 / Válvula solenoide 3 [Solo modelos con código de motor CRKB (EU6+) y CXXB (EU6+)] / Válvula de control del árbol de levas 1 / Válvula reguladora de presión de combustible / Válvula de medición de combustible [Solo modelos con motor diésel EU6+] / Actuador 1 para ajuste del árbol de levas / Actuador 2 para ajuste del árbol de levas / Actuador 3 para ajuste del árbol de levas / Actuador 4 para ajuste del árbol de levas / Actuador 5 para ajuste del árbol de levas / Actuador 6 para ajuste del árbol de levas / Actuador 7 para ajuste del árbol de levas / Actuador 8 para ajuste del árbol de levas / Relé de suministro de corriente de componentes del motor / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4 [Solo modelos con código de motor CJSA, CJSB, CJXA y CJXE]
- 7.5A Relé para válvulas de cierre de gas / Válvula de inyección de gas 1 / Válvula de inyección de gas 2 / Válvula de inyección de gas 3 / Válvula de inyección de gas 4 [Solo modelos con código de motor CPWA]
- 5A Sensor de posición del pedal de freno
- 5A Válvula de cierre de refrigerante [Solo modelos con código de motor CJSA] / Válvula de cierre de refrigerante / Válvula de refrigerante para caja de cambios [Solo modelos con código de motor CJSB, CJXA y CJXE.]
- 10A Válvula reguladora de presión de combustible / Bomba de enfriamiento de aire de carga [Solo modelos con código de motor CHPA, CJZA, CJZB, CMBA, CPWA y CXSA] / Lámpara de advertencia de presión de aceite / Válvula de refrigerante para culata / Bomba de enfriamiento de aire de carga / Bomba auxiliar de calefacción [Solo modelos con código de motor CKFB, CKFC, CLHA, CLHB, CRBC, CRLB, CRMB, CRVA, CRVC, CUNA y CUPA] / Válvula para control de presión de aceite / Válvula de refrigerante para culata / Bomba de enfriamiento de aire de carga / Bomba auxiliar de calefacción / Motor de control de persiana del radiador [Solo modelos con código de motor CRKB (EU5+)] / Válvula para control de presión de aceite / Válvula de refrigerante para culata / Bomba de enfriamiento de aire de carga / Bomba auxiliar de calefacción [Solo modelos con código de motor CRKB (EU6+) y CXXB (EU6+)] / Bomba de enfriamiento de aire de carga [Solo modelos con código de motor CYVA, CYVB, CZCA y CZEA]
- 15A Calefactor de sonda lambda / Calefactor de sonda lambda 1 después del convertidor catalítico [Solo modelos con código de motor CHPA, CJSA, CJSB, CJXA, CJXE, CJZA, CJZB, CKFB (con Start-Stop), CKFC (con Start-Stop), CMBA, CPWA, CRBC (con Start-Stop), CRLB, CRMB, CUNA, CUPA, CWVA, CXXB, CYVA, CYVC, CZEA y CZCA] / Calefactor de sonda lambda [Solo modelos con código de motor CKFB (sin Start-Stop), CKFC (sin Start-Stop), CLHA, CLHB y CRBC (sin Start-Stop)] / Calefactor de sonda lambda [Solo modelos con motor diésel EU5+]
- 20A Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida [Solo modelos con código de motor CHPA, CJZA, CJZB, CMBA, CPWA, CWVA, CXSA, CYVA, CYVB, CZCA y CZEA]
- 10A Válvula solenoide del filtro de carbón activado 1 / Válvula de control del árbol de levas 1 / Válvula de control del árbol de levas de escape 1 / Bomba de circulación de refrigerante continua [Solo modelos con código de motor CJSA y CJSB] / Válvula solenoide del filtro de carbón activado 1 / Válvula de control del árbol de levas 1 / Válvula de control del árbol de levas de escape 1 / Bomba de circulación de refrigerante [Solo modelos con código de motor CJXA y CJXE]
- 5A Medidor de masa de aire / Unidad de control de periodo de incandescencia automática / Elemento calefactor de precalentamiento del colector de admisión [Solo modelos con código de motor CKFB, CKFC, CRBC, CRLB, CRMB, CRVA, CRVC, CUNA y CUPA] / Unidad de control de periodo de incandescencia automática / Elemento calefactor de precalentamiento del colector de admisión [Solo modelos con código de motor CRKB (EU5+)] / Unidad de control de periodo de incandescencia automática / Elemento calefactor para respiradero del cárter [Solo modelos con código de motor CRKB (EU6+) y CXXB (EU6+)]
- 10A Relé de suministro de corriente de componentes del motor / Inyector, cilindro 1 / Inyector, cilindro 2 / Inyector, cilindro 3 / Inyector, cilindro 4 [Solo modelos con código de motor CWVA]
- 15A Unidad de control de la bomba de combustible [Solo modelos con motor de gasolina]
- 20A Unidad de control de la bomba de combustible [Solo modelos con motor diésel]
- 40A Elemento calefactor auxiliar
- 40A Elemento calefactor auxiliar
- 30A Unidad mecatrónica para caja de cambios de doble embrague [Solo modelos con caja de cambios de doble embrague 0CW]
- 15A Unidad mecatrónica para caja de cambios de doble embrague [Solo modelos con caja de cambios de doble embrague 0D9]
- 15A Bocina de tono agudo / Bocina de tono grave / Relé de bocina
- 20A Relé de suministro de corriente de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida [Solo modelos con código de motor CJSA, CJSB, CJXA y CJXE]
- 15A Bomba de presurización del sistema de combustible / Relé de suministro de corriente de componentes del motor [Solo modelos con código de motor CWVA]
- 5A Sensor de nivel de aceite / Relé para válvulas de cierre de gas / Válvula de cierre del tanque de combustible 1 / Válvula de cierre del tanque de combustible 2 [Solo modelos con código de motor CPWA]
- 7.5A Relé principal / Unidad de control del motor / Unidad de control ABS [Solo modelos con motor de gasolina y BiFuel] / Unidad de control ABS / Relé de suministro de voltaje del terminal 30 / Unidad de control del motor [Solo modelos con motor diésel]
- 5A Unidad de control del monitor de batería [Solo modelos con sistema de parada/arranque] / Interfaz de diagnóstico del bus de datos [Solo modelos sin sistema de parada/arranque]
- 30A Unidad de control del motor del limpiaparabrisas
- 10A Bocina de alarma
- 5A Unidad de control del motor
- 30A Arrancador
- 40A Elemento calefactor auxiliar
- Relé del motor de arranque 1
- Relé del motor de arranque 2
- Relé de bocina
- Relé de salida de calor alta
- Relé principal [Solo modelos con motor de gasolina y BiFuel]
- Relé de suministro de voltaje del terminal 30 [Solo modelos con motor diésel]
- Unidad de control de periodo de incandescencia automática [Solo modelos con motor diésel]
- Relé de salida de calor baja
- Relé de suministro de corriente de componentes del motor [Código de motor CJSA, CJXA, CJXE y CWVA]
- Relé para válvulas de cierre de gas [Código de motor CPWA]
- Suministro de voltaje de fusibles: -SC4- a -SC14-, -SC31-, -SC38-, -SC39-, -SC41-, -SC42-, -SC53- / Relé de suministro de voltaje del terminal 15 / Relé para tomas de corriente / Relé de la luneta trasera calefaccionada
- Alternador
- Unidad de control de la dirección asistida
- Suministro de voltaje de fusibles: -SC3-, -SC15- a -SC21-, -SC23- a -SC28-,-SC43- a -SC45- / Relé de suministro de voltaje del remolque
- Unidad de control del ventilador del radiador
