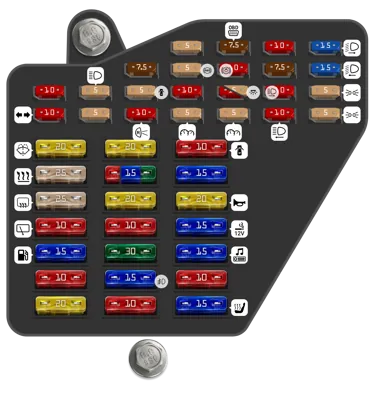

Fusiblera interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Eyectores lavacristales, retrovisores térmicos | |
| 2 | 10A | Intermitentes | |
| 3 | 5A | Luces | |
| 4 | 5A | Luz de matrícula | |
| 5 | 7.5A | Apertura y cierre de confort | |
| 6 | 5A | Cierre centralizado | |
| 7 | 10A | Luces de marcha atrás | |
| 8 | 5A | Teléfono | |
| 9 | 5A | ABS | |
| 10 | 10A | Unidad mando motor gasolina | |
| 11 | 5A | Cuadro de Instrumentos | |
| 12 | 7.5A | Tensión de alimentación, Diagnóstico, Teléfono | |
| 13 | 10A | Luces de freno | |
| 14 | 10A | Iluminación interior, cierre centralizado/elevalunas eléctr. | |
| 14 | 5A | Luz interior | |
| 15 | 5A | Cuadro instrumentos, cambio automático | |
| 16 | 10A | Embrague magnético, Bomba de agua eléctrica | |
| 17 | 7.5A | Libre | |
| 18 | 10A | Luz de carretera derecha | |
| 19 | 10A | Luz de carretera izquierda | |
| 20 | 15A | Luz de cruce derecha | |
| 21 | 15A | Luz de cruce izquierda | |
| 22 | 5A | Luz posición derecha | |
| 23 | 5A | Luz posición izquierda | |
| 24 | 20A | Instalación limpiaparabrisas, bomba lavaparabrisas | |
| 25 | 25A | Calefacción, aire acondicionado . | |
| 26 | 25A | Luneta térmica | |
| 27 | 10A | Limpialuneta | |
| 28 | 15A | Bomba de combustible | |
| 29 | 10A | Mando motor, motor de gasolina | |
| 30 | 20A | Techo corredizo | |
| 31 | 20A | Cambio automático | |
| 32 | 10A | Inyectores [Gasolina] | |
| 32 | 15A | Mando motor [Diesel] | |
| 32 | 30A | Mando motor [Diesel] | |
| 33 | 20A | Lavafaros | |
| 34 | 10A | Mando motor [Gasolina y Diesel] | |
| 35 | 30A | Predisposición conector dispositivo remolque | |
| 36 | 15A | Faros antiniebla y luz trasera antiniebla | |
| 37 | 10A | Contacto | |
| 38 | 10A | Luz maletero, Cierre Centralizado/Elevalunas eléctrico | |
| 39 | 15A | Intermitente de emergencia | |
| 40 | 20A | Bocina | |
| 41 | 15A | Encendedor | |
| 42 | 15A | Radio | |
| 43 | 10A | Mando motor [Gasolina y Diesel] | |
| 44 | 15A | Asiento térmico |
Caja de relés y fusibles en el compartimento del motor [LHD]
![Caja de relés y fusibles en el compartimento del motor [LHD]](/static/fusebox/seat/toledo/seat_toledo_2003_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Fusible de ajuste de asiento | |
| - | 20A | Fusible de bomba de vacío | |
| - | 30A | Fusible de regulador de ventana | |
| - | 15A | Fusible de taxi | |
| - | 15A | Fusible de bocina de alarma 1 | |
| - | 15A | Fusible de luz direccional | |
| - | 10A | Fusible de tapa de combustible | |
| 1 | Relé de teléfono | ||
| 10 | Relé de bomba de combustible (inyectores unitarios de motor turbo diésel) [hasta octubre de 2002] | ||
| 10 | Relé de bomba de combustible (TDI-PD) [desde noviembre de 2002] | ||
| 11 | Relé de caja de cambios automática AG4 | ||
| 12 | Relé de suministro de voltaje terminal 30 | ||
| 13 | Relé de ventilador del radiador (53) |
Caja de relés y fusibles en el compartimento del motor [RHD]
![Caja de relés y fusibles en el compartimento del motor [RHD]](/static/fusebox/seat/toledo/seat_toledo_2003_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | (-S45) Fusible de ajuste de asiento | |
| - | 20A | Fusible de bomba de vacío | |
| - | 30A | (-S37) Fusible del regulador de ventana | |
| - | 10A | (-S323) Fusible de la tapa del tanque de combustible | |
| - | 15A | (-S111) Fusible de la bocina de alarma | |
| - | 15A | (-S144) Fusible de la luz direccional | |
| - | 15A | Fusible de taxi | |
| 1 | Vacante | ||
| 2 | Vacante | ||
| 3 | Vacante | ||
| 4 | Vacante | ||
| 5 | Vacante | ||
| 6 | Relé de cambio de teléfono | ||
| 7 | Relé del ventilador del radiador | ||
| 8 | Relé de suministro de voltaje del terminal 30 | ||
| 9 | Relé de la caja de cambios automática AG4 | ||
| 10 | Relé de la bomba de combustible (unidad de inyectores del motor turbo diésel) [hasta octubre de 2002], Relé de la bomba de combustible (TDI-PD) [desde noviembre de 2002] | ||
| 11 | Vacante | ||
| 12 | Relé del encendedor de cigarrillos [Australia] | ||
| 13 | Vacante |
