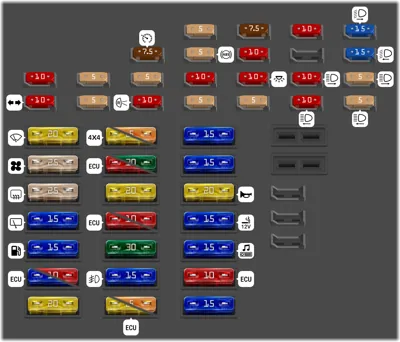

Panel de fusibles interior (hasta abril de 2002)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Ajuste eléctrico del asiento con memoria | |
| 2 | 10A | Luces direccionales, lámparas de descarga de gas | |
| 3 | 5A | Iluminaciones | |
| 4 | 5A | Luz de matrícula | |
| 5 | 7.5A | Electricidad de confort, interruptor del pedal de freno, sistema de control de crucero | |
| 6 | 5A | Cierre centralizado | |
| 7 | 10A | Luces de reversa, ayuda de estacionamiento | |
| 8 | 5A | Teléfono | |
| 9 | 5A | ABS, ESP, tracción en las cuatro ruedas | |
| 10 | 10A | Contacto S, cerradura de encendido | |
| 11 | 5A | Inserto del tablero de instrumentos, caja de cambios automática | |
| 12 | 7.5A | Suministro de voltaje de diagnóstico | |
| 13 | 10A | Luces de freno | |
| 14 | 10A | Iluminación interior, cierre centralizado | |
| 15 | 5A | Inserto del tablero de instrumentos, caja de cambios automática, transmisor de ángulo de dirección | |
| 16 | 10A | Acoplamiento magnético del sistema de aire acondicionado | |
| 18 | 10A | Luz principal derecha | |
| 19 | 10A | Luz principal izquierda | |
| 20 | 15A | Luz de cruce derecha, HRC | |
| 21 | 15A | Luz de cruce izquierda | |
| 22 | 5A | Luz de posición derecha | |
| 23 | 5A | Luz de posición izquierda | |
| 24 | 20A | Sistema de limpiaparabrisas y lavaparabrisas | |
| 25 | 25A | Ventilador del calefactor, sistema de aire acondicionado, Climatronic | |
| 26 | 25A | Ventana trasera calefaccionada | |
| 27 | 15A | Limpiaparabrisas trasero | |
| 28 | 15A | Bomba de combustible | |
| 29 | 15A | Control del motor [gasolina] | |
| 29 | 10A | Control del motor [diésel] | |
| 30 | 20A | Techo corredizo | |
| 31 | 20A | Caja de cambios automática | |
| 31 | 5A | Tracción en las cuatro ruedas | |
| 32 | 10A | Válvulas de inyección [gasolina] | |
| 32 | 30A | Control del motor [diésel] | |
| 33 | 20A | Sistema de lavado de faros | |
| 34 | 10A | Control del motor [gasolina] | |
| 34 | 10A | Control del motor [diésel] | |
| 35 | 30A | Toma del dispositivo de remolque, toma de 12 V en el maletero, izquierda | |
| 36 | 15A | Luces antiniebla delanteras y traseras | |
| 37 | 20A | Control del motor [gasolina] | |
| 37 | 5A | Control del motor [diésel] | |
| 38 | 15A | Luz del maletero, cierre centralizado | |
| 39 | 15A | Luces de advertencia de peligro | |
| 40 | 20A | Bocina | |
| 41 | 15A | Encendedor de cigarrillos | |
| 42 | 15A | Radio, teléfono, sistema de navegación, volante multifunción | |
| 43 | 10A | Control del motor | |
| 44 | 15A | Calefacción de asientos |
Panel de fusibles interior (a partir de mayo de 2002)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Ajuste eléctrico del asiento con memoria | |
| 2 | 10A | Intermitentes, lámparas de descarga de gas | |
| 3 | 5A | Iluminación | |
| 4 | 5A | Luz de la matrícula | |
| 5 | 7.5A | Electricidad de confort, interruptor del pedal de freno, sistema de control de crucero | |
| 6 | 5A | Cierre centralizado | |
| 7 | 10A | Luces de reversa, ayuda al estacionamiento | |
| 8 | 5A | Teléfono | |
| 9 | 5A | ABS, ESP, tracción en las cuatro ruedas | |
| 10 | 10A | Contacto S, cerradura de encendido | |
| 11 | 5A | Inserto del tablero de instrumentos, caja de cambios automática | |
| 12 | 7.5A | Suministro de voltaje de diagnóstico | |
| 13 | 10A | Luces de freno | |
| 14 | 10A | Luces interiores, cierre centralizado | |
| 15 | 5A | Inserto del tablero de instrumentos, caja de cambios automática, sensor de ángulo de dirección | |
| 16 | 10A | Acoplamiento magnético del sistema de aire acondicionado | |
| 17 | 5A | Boquillas de limpiaparabrisas calefaccionadas | |
| 18 | 10A | Luz de carretera derecha | |
| 19 | 10A | Luz de carretera izquierda | |
| 20 | 15A | Luz de cruce derecha, HRC | |
| 21 | 15A | Luz de cruce izquierda | |
| 22 | 5A | Luz de posición derecha | |
| 23 | 5A | Luz de posición izquierda | |
| 24 | 20A | Sistema de limpiaparabrisas y lavaparabrisas | |
| 25 | 25A | Ventilador del calefactor, sistema de aire acondicionado, Climatronic | |
| 26 | 25A | Luneta trasera calefaccionada | |
| 27 | 15A | Limpiaparabrisas trasero | |
| 28 | 15A | Bomba de combustible | |
| 29 | 15A | Control del motor [gasolina] | |
| 29 | 10A | Control del motor [diésel] | |
| 30 | 20A | Techo corredizo | |
| 31 | 20A | Caja de cambios automática | |
| 31 | 5A | Tracción en las cuatro ruedas | |
| 32 | 10A | Válvulas de inyección [gasolina] | |
| 32 | 30A | Control del motor [diésel] | |
| 33 | 20A | Sistema de lavafaros | |
| 34 | 10A | Control del motor | |
| 35 | 30A | Toma de dispositivo de remolque, toma de 12 V en el compartimento de equipaje, izquierda | |
| 36 | 15A | Luces antiniebla delanteras y traseras | |
| 37 | 20A | Control del motor [gasolina] | |
| 37 | 5A | Control del motor [diésel] | |
| 38 | 15A | Luz del compartimento de equipaje, cierre centralizado | |
| 39 | 15A | Luces de advertencia de peligro | |
| 40 | 20A | Bocina, Coming Home | |
| 41 | 15A | Encendedor de cigarrillos | |
| 42 | 15A | Radio, teléfono, sistema de navegación, volante multifunción | |
| 43 | 10A | Control del motor | |
| 44 | 15A | Calefacción de asientos |
