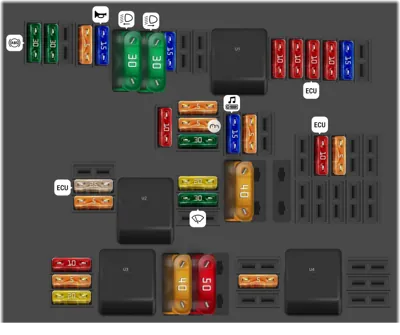

Distribución de fusibles en el vano motor, versión 1
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Bomba para ABS | |
| - | 30A | Válvulas para ABS | |
| - | 5A | Cable de medición | |
| - | 15A | Bocina | |
| - | 15A | Válvula de dosificación del combustible | |
| - | 10A | Filtro de carbón activado, válvula de recirculación de los gases de escape | |
| - | 10A | Bomba del diagnóstico de fuga | |
| - | 10A | Sonda Lambda anterior a catalizador, unidad de control del motor | |
| - | 10A | Sonda lambda posterior a catalizador | |
| - | 15A | Unidad de control para cambio automático | |
| - | 10A | Bomba del líquido refrigerante | |
| - | 5A | Palanca de limpiaparabrisas y palanca de luces intermitentes | |
| - | 5A | Cuadro de instrumentos | |
| - | 30A | Amplificador de audiofrecuencia (Soundsystem) | |
| - | 15A | Radio | |
| - | 5A | Teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Unidad de control para BUS CAN | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Activación de la marcha en inercia de la bomba del líquido refrigerante | |
| - | 20A | Unidad de control de la calefacción adicional | |
| - | 30A | Limpiaparabrisas | |
| - | 10A | Ventilador del líquido refrigerante, válvulas | |
| - | 5A | Conmutador del pedal de embrague, conmutador del pedal de freno | |
| - | 20A | Bobinas de encendido | |
| - | 5A | Activación de la bomba de combustible | |
| - | 30A | Unidad de control central, faro principal izquierdo | |
| - | 30A | Unidad de control central, faro principal derecho | |
| - | 40A | Suministro de corriente para el borne 15 (encendido con.) | |
| - | 40A | Suministro de corriente | |
| - | 50A | Accesorio equipo |
Distribución de fusibles en el vano motor, versión 2
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 5A | Palanca de limpiaparabrisas y palanca de luces intermitentes | |
| 3 | 5A | Cable de medición | |
| 4 | 30A | Válvulas para ABS | |
| 5 | 15A | Unidad de control para cambio automático | |
| 6 | 5A | Cuadro de instrumentos | |
| 8 | 15A | Radio | |
| 9 | 5A | Teléfono | |
| 10 | 5A | Unidad de control del motor, relé principal | |
| 11 | 20A | Unidad de control de la calefacción adicional | |
| 12 | 5A | Unidad de control para BUS CAN | |
| 13 | 15A | Unidad de control del motor | |
| 14 | 20A | Encendido | |
| 15 | 5A | Sonda Lambda, sensor de NOx, relé de la bomba de combustible relé del sistema de precalentamiento | |
| 15 | 15A | Sonda Lambda, sensor de NOx, relé de la bomba de combustible relé del sistema de precalentamiento | |
| 16 | 30A | Bomba para ABS | |
| 17 | 15A | Bocina | |
| 18 | 30A | Amplificador para el procesador digital de sonido | |
| 19 | 30A | Limpiaparabrisas | |
| 20 | 5A | Sin ocupar | |
| 21 | 15A | Sonda Lambda | |
| 22 | 5A | Conmutador del pedal de embrague, conmutador del pedal de freno | |
| 23 | 5A | Bomba de aire secundario | |
| 23 | 10A | medidor de masa de aire | |
| 23 | 15A | bomba de alta presión de combustible | |
| 24 | 10A | Filtro de carbón activado, válvula de recirculación de los gases de escape | |
| 25 | 30A | Luces, lado derecho | |
| 26 | 30A | Luces, lado izquierdo | |
| 27 | 40A | Bomba de aire secundario | |
| 27 | 50A | precalentamiento | |
| 28 | 40A | Alimentación de corriente borne 15, motor de arranque | |
| 29 | 50A | Alimentación de corriente borne 30 | |
| 30 | 40A | Borne |

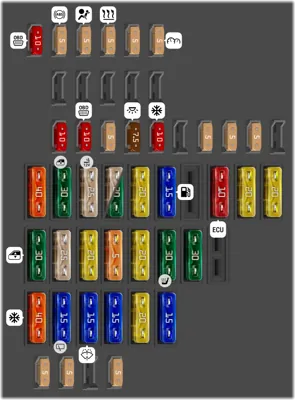

Distribución de fusibles en el cuadro de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conexión del diagnóstico, unidad de control del motor, bomba de combustible eléctrica | |
| 2 | 5A | Unidad de control del ABS, ESP | |
| 3 | 5A | Airbag | |
| 4 | 5A | Calefacción, aire acondicionado, faros de marcha atrás | |
| 5 | 5A | Unidad de control de la regulación del alcance luminoso de los faros | |
| 6 | 5A | Cuadro de instrumentos, unidad de control del cambio automático, unidad de control de la dirección asistida electromecánica, aparcamiento asistido, acoplamiento Haldex | |
| 12 | 10A | Unidad de control del cierre centralizado | |
| 13 | 10A | Conexión del diagnóstico, conmutador de luces, luz de freno | |
| 14 | 5A | Unidad de control del cambio automático, bloqueo de la palanca selectora | |
| 15 | 7.5A | Unidad de control central - luces de habitáculo | |
| 16 | 10A | Climatronic | |
| 18 | 5A | Aparcamiento asistido | |
| 19 | 5A | Unidad de control para la identificación de remolque | |
| 20 | 5A | Asistente de arranque en montaña | |
| 22 | 40A | Ventilador soplante para Climatronic | |
| 23 | 30A | Elevalunas delantero | |
| 24 | 25A | Encendedor | |
| 25 | 25A | Calefacción de la luneta posterior térmica calefacción de la luneta posterior térmica, calefacción adicional (calefacción y ventilación independiente) | |
| 25 | 30A | Calefacción de la luneta posterior térmica calefacción de la luneta posterior térmica, calefacción adicional (calefacción y ventilación independiente) | |
| 26 | 20A | Caja de enchufe en el maletero | |
| 27 | 15A | Relé de la bomba de combustible, inyectores [motor de diésel] | |
| 29 | 10A | Unidad de control del motor, calefaccionado del respiradero del cárter del cigüeñal | |
| 30 | 20A | Unidad de control para cambio automático | |
| 31 | 20A | Bomba de depresión | |
| 32 | 30A | Elevalunas trasero | |
| 33 | 25A | Techo corredizo/elevable eléctrico | |
| 34 | 20A | Unidad de control para funciónes de confort | |
| 35 | 5A | Sistema de alarma antirrobo | |
| 36 | 20A | Sistema limpiafaros | |
| 37 | 30A | Calefacción de asiento delantero | |
| 38 | 30A | Asientos posteriores calefactables | |
| 40 | 40A | Ventilador soplante para calefacción y aire acondicionado | |
| 41 | 15A | Limpialunetas | |
| 42 | 15A | Bomba de agua para limpiaparabrisas | |
| 43 | 15A | Dispositivo de enganche para remolque | |
| 44 | 20A | Dispositivo de enganche para remolque | |
| 45 | 15A | Dispositivo de enganche para remolque | |
| 46 | 5A | Eyectores lavaparabrisas caldeables | |
| 47 | 5A | Relé de la calefacción adicional | |
| 49 | 5A | Conmutador de luz |
