Skoda Octavia / Fusibles 2009

Distribución de fusibles en el vano motor

Distribución de fusibles en el vano motor
N°ADescripción
2 30A Unidad de control del cambio automático DQ 200
3 5A Cable de medición
4 20A Válvulas para ABS
4 30A Válvulas para ABS
5 15A Unidad de control del cambio automático
6 5A Cuadro de instrumentos, palanca de limpiacristales y palanca de intermitentes
7 40A Alimentación de corriente borne 15, motor de arranque
8 15A Radio
9 5A teléfono
10 5A Unidad de control del motor, relé principal
10 10A Unidad de control del motor, relé principal
11 20A Unidad de control de la calefacción adicional
12 5A Unidad de control para BUS CAN
13 15A Unidad de control del motor
13 30A Unidad de control del motor
14 20A Encendido
15 10A Sonda Lambda, sensor de
15 15A NOx, relé de la bomba de combustible
15 5A Relé del sistema de precalentamiento
16 30A Unidad de control central, faro principal derecho, unidad de luces posteriores derechas
17 15A Bocina
18 30A Amplificador para el procesador digital de sonido
19 30A Limpiaparabrisas
20 10A Bomba de agua válvula de dosificación de combustible
20 20A Bomba de agua válvula de dosificación de combustible
21 10A Sonda Lambda
21 15A Sonda Lambda
22 5A Conmutador del pedal de embrague, conmutador del pedal de freno
23 5A Bomba de aire secundario
23 10A medidor de masa de aire
23 15A bomba de alta presión de combustible
24 10A Filtro de carbón activado, válvula de recirculación de los gases de escape
25 30A Bomba para ABS
25 40A Bomba para ABS
26 30A Unidad de control central, faro principal izquierdo, unidad de luces posteriores izquierdas
27 40A Bomba de aire secundario sistema de precalentamiento
27 50A Bomba de aire secundario sistema de precalentamiento
29 50A Alimentación de corriente borne 30
30 50A Borne

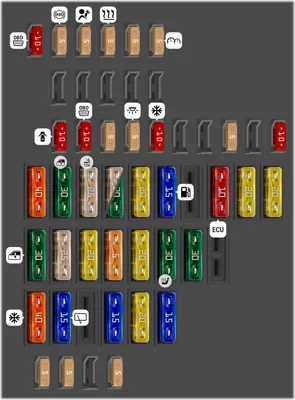

Distribución de fusibles en el cuadro de instrumentos

Distribución de fusibles en el cuadro de instrumentos
N°ADescripción
1 10A Conexión del diagnóstico, unidad de control del motor, bomba de combustible eléctrica
2 5A Unidad de control del ABS, ESP
3 5A Airbag
4 5A Calefacción, aire acondicionado, faros de marcha atrás
5 5A Unidad de control de la regulación del alcance luminoso de los faros
6 5A Cuadro de instrumentos, unidad de control del cambio automático, unidad de control de la dirección asistida electromecánica, aparcamiento asistido, acoplamiento Haldex
12 10A Unidad de control p. cierre centralizado
13 10A Conexión para diagnóstico, conmutador de luces
14 5A Unidad de control del cambio automático, bloqueo de la palanca selectora
15 5A Unidad de control central - luces de habitáculo
16 10A Climatronic
19 5A Unidad de control p. identificación remolque
21 10A Luz de conducción de curvas del lado izquierdo y derecho
22 40A Ventilador soplante para Climatronic
23 30A Elevalunas delantero
24 25A Encendedor
25 25A Calefacción de la luneta posterior térmica calefacción de la luneta posterior térmica, calefacción adicional (calefacción y ventilación independiente)
25 30A Calefacción de la luneta posterior térmica calefacción de la luneta posterior térmica, calefacción adicional (calefacción y ventilación independiente)
26 20A Caja de enchufe en el maletero
27 15A Relé de la bomba de combustible, inyectores (motor de diésel)
29 10A Unidad de control del motor, calefaccionado del respiradero del cárter del cigüeñal
30 20A Unidad de control del cambio automático
31 20A Bomba de vacío
32 30A Elevalunas trasero
33 25A Techo corredizo/elevable eléctrico
34 20A Unidad de control para funciónes de confort
35 5A Sistema de alarma antirrobo
36 20A Limpiafaros
37 30A Calefacción de asiento delantero
38 30A Asientos posteriores calefactables
40 40A Ventilador soplante para calefacción y aire acondicionado
41 15A Limpialunetas
43 15A Dispositivo de enganche para remolque
44 20A Dispositivo de enganche para remolque
45 15A Dispositivo de enganche para remolque
46 5A Eyectores lavaparabrisas caldeables
47 5A Relé de la calefacción adicional
49 5A Conmutador luz
