Skoda Roomster / Fusibles 2009

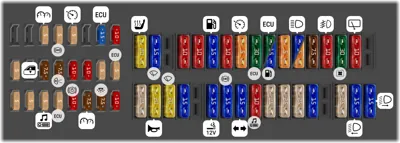

Distribución de fusibles en el tablero de instrumentos

Distribución de fusibles en el tablero de instrumentos
N°ADescripción
3 5A Cuadro de instrumentos, regulación del alcance luminoso de los faros
4 5A Unidad de control para ABS
5 5A Motor de gasolina: Conmutador de la luz de freno, sistema regulador de la velocidad
7 15A Unidad de control del motor 1,2 I
8 10A Inyectores - 1,4 I; 1,6 I
9 5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas
11 7.5A Retrovisores ajustables eléctricamente, elevalunas eléctricos
12 7.5A Faros de marcha atrás
13 10A Unidad de control del motor (sólo en vehículos con cambio automático)
14 10A Motor de la luz de conducción de curvas
15 5A Navegación PDA
16 5A Servodirección electrohidráulica, unidad de control del motor - motor de gasolina
17 5A Luz de aparcamiento, lado izquierdo, luz de matrícula
18 5A Luz de aparcamiento, lado derecho
19 5A Radio, unidad de control central
20 5A Unidad de control del motor 1,4 l;1,9 I - motor diésel
21 10A Luces de freno
22 7.5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo
23 7.5A Iluminación del habitáculo, portaobjetos y maletero
24 10A Cerradura del portón trasero
25 20A Calefacción de asientos
26 15A Eyectores de lavado calefactables / parabrisas, limpiacristales
28 10A Motor de gasolina: Válvula AKF, motor de gasolina: Chapaleta reguladora
29 10A Inyección - motor de 1,2 I
30 15A Bomba de combustible - motor de gasolina
31 10A Sonda Lambda
32 5A Motor de diésel: Conmutador de la luz de freno y del pedal de embrague, sistema regulador de la velocidad, relé de la bomba de combustible y relé del sistema de precalentamiento
33 30A Unidad de control del motor - motor de diésel
34 30A Unidad de control del motor 1,4 l; 1,6 I
34 15A Bomba de combustible - motor de diésel
35 5A Iluminación del cuadro de instrumentos y de conmutadores
36 15A Luz de carretera
36 5A Luz de carretera
37 7.5A Luz posterior antiniebla
38 10A Faros antiniebla
39 30A Ventilador
40 10A Limpialunetas
42 25A Calefacción de la luneta térmica
43 20A Bocina
44 20A Limpiaparabrisas
45 15A Unidad de control central p. sistema de confort
47 15A Encendedor, caja de enchufe en el maletero a)
48 15A ABS
49 15A Intermitentes
50 10A Radio, preparativo de teléfono, módulo multifunción
51 25A Elevalunas eléctricos (delante y detrás) - lado izquierdo
52 25A Elevalunas eléctricos (delante y detrás) - lado derecho
53 25A Techo corredizo/elevable eléctrico
54 15A Sistema de alarma antirrobo
56 25A Sistema lavafaros
57 15A Luz de cruce izquierda, regulación del alcance luminoso de los faros
58 15A Luz de cruce derecha

Distribución de fusibles en la batería (cambio manual)

Distribución de fusibles en la batería (cambio manual)
N°ADescripción
1 Alternador
3 Habitáculo
4 Calefacción adicional eléctrica
5 Habitáculo
6 Bujías de incandescencia, ventilador del líquido refrigerante
7 Servodirección electrohidráulica
8 25A ABS o ASR o ESP
9 30A Ventilador del líquido refrigerante
10 5A Ventilador del líquido refrigerante
11 40A ABS o ASR o ESP
12 5A Unidad de control central
13 5A Cambio automático
13 30A calefacción adicional eléctrica

Distribución de los fusibles en la batería (cambio automático)

Distribución de los fusibles en la batería (cambio automático)
N°ADescripción
1 Alternador
2 Habitáculo
3 Calefacción adicional eléctrica
4 ABS o ASR o ESP
5 Servodirección electrohidráulica
6 Bujías de incandescencia
7 25A ABS o ASR o ESP
8 30A Ventilador del líquido refrigerante
9 5A Aire acondicionado
10 40A Ventilador del líquido refrigerante
11 5A Unidad de control central
12 5A Cambio automático
12 30A calefacción adicional eléctrica

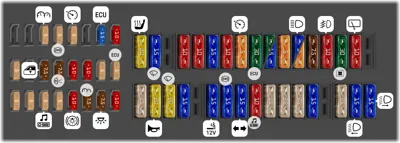

Distribución de fusibles en el tablero de instrumentos derecho

Distribución de fusibles en el tablero de instrumentos derecho
N°ADescripción
3 5A Cuadro de instrumentos, regulación del alcance luminoso de los faros
4 5A Unidad de control para ABS
5 5A Motor de [gasolina] Conmutador de la luz de freno, sistema regulador de la velocidad
7 15A Unidad de control del motor 1,2 I
8 10A Inyectores [1,4L, 1,6L]
9 5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas
11 7.5A Retrovisores ajustables eléctricamente, elevalunas eléctricos
12 7.5A Faros de marcha atrás
13 10A Unidad de control del motor [sólo en vehículos con cambio automático]
14 10A Motor de la luz de conducción de curvas
15 5A Navegación PDA
16 5A Servodirección electrohidráulica, unidad de control del motor, motor de [gasolina]
17 5A Luz de aparcamiento, lado izquierdo, luz de matrícula
18 5A Luz de aparcamiento, lado derecho
19 5A Radio, unidad de control central
20 5A Unidad de control del motor [1,4 L, 1,9L] [motor diésel]
21 10A Luces de freno
22 7.5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo
23 7.5A Iluminación del habitáculo, portaobjetos y maletero
24 10A Cerradura del portón trasero
25 20A Calefacción de asientos
26 15A Eyectores de lavado calefactables, parabrisas, limpiacristales
28 10A Motor de [gasolina] Válvula AKF, motor de [gasolina] Chapaleta reguladora
29 10A Inyección [motor de 1,2L]
30 15A Bomba de combustible [motor de gasolina]
31 10A Sonda Lambda
32 5A Motor de [diésel] Conmutador de la luz de freno y del pedal de embrague, sistema regulador de la velocidad, relé de la bomba de combustible y relé del sistema de precalentamiento
33 30A Unidad de control del motor, motor de [diésel]
34 30A Unidad de control del motor [1,4L, 1,6L]
34 15A Bomba de combustible [motor de diésel]
35 5A Iluminación del cuadro de instrumentos y de conmutadores
36 15A Luz de carretera
36 5A Luz de carretera
37 7.5A Luz posterior antiniebla
38 10A Faros antiniebla
39 30A Ventilador
40 10A Limpialunetas
42 25A Calefacción de la luneta térmica
43 20A Bocina
44 20A Limpiaparabrisas
45 15A Unidad de control central p. sistema de confort
47 15A Encendedor, caja de enchufe en el maletero
48 15A ABS
49 15A Intermitentes
50 10A Radio, preparativo de teléfono, módulo multifunción
51 25A Elevalunas eléctricos (delante y detrás) lado izquierdo
52 25A Elevalunas eléctricos (delante y detrás) lado derecho
53 25A Techo corredizo, elevable eléctrico
54 15A Sistema de alarma antirrobo
56 25A Sistema lavafaros
57 15A Luz de cruce izquierda, regulación del alcance luminoso de los faros
58 15A Luz de cruce derecha
