Skoda Roomster / Fusibles 2010

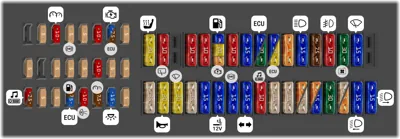

Distribución de fusibles en el tablero de instrumentos

Distribución de fusibles en el tablero de instrumentos
N°ADescripción
2 5A Arranque-Parada
3 10A Cuadro de instrumentos, regulación del alcance de los faros
4 5A Unidad de control para ABS
5 5A Motor de gasolina: Regulador de velocidad
6 10A Faros de marcha atrás (cambio manual)
7 15A Encendido
7 7.5A Unidad de control del motor, cambio automático
8 5A Conmutador del pedal del pedal de freno, ventilador del líquido refrigerante
9 5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas, ventilador del refrigerante
11 5A Ajuste de los retrovisores
12 5A Unidad de control p. identificación remolque
13 5A Unidad de control del cambio automático
14 10A Motor para faros proyectores halógenos con función de luz de conducción de curvas
15 5A Navegación PDA
16 5A Servodirección electrohidráulica
17 10A Radio
17 7.5A Luz de marcha diurna
18 5A Calefacción de retrovisores
19 5A Contacto S
20 5A Unidad de control del motor
20 7.5A Unidad de control del motor
20 15A Relé bomba de combustible
20 15A Unidad de control de bomba de combustible
21 10A Faro de marcha atrás, faros antiniebla con la función "CORNER"
22 7.5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo, volante multifunción
23 15A Iluminación del habitáculo, portaobjetos y maletero, luz de posición
24 5A Unidad de control central del vehículo
25 20A Calefacción de asientos
26 10A Limpialunetas
28 10A Motor de gasolina: Válvula AKF, motor de gasolina: Chapaleta reguladora
29 10A Inyección, bomba de agua
30 15A Bomba de combustible
30 20A Encendido
30 5A Sistema de regulación de velocidad, mando de relé para PTC
31 10A Sonda Lambda
32 15A Bomba de alta presión, válvula de presión
33 15A Unidad de control del motor
33 30A Unidad de control del motor
34 15A Unidad de control del motor
34 20A Bomba de vacío
35 5A Alimentación de corriente de la cerradura de encendido
36 15A Luz de carretera
37 7.5A Luz posterior antiniebla
38 10A Faros antiniebla
39 30A Ventilador
40 15A Eyectores de lavado calefactables / parabrisas, limpiacristales
42 25A Calefacción de la luneta térmica
43 20A Bocina
44 20A Limpiaparabrisas
45 25A Unidad de control central p. sistema de confort
46 15A Sistema de alarma antirrobo
47 15A Encendedor, caja de enchufe en el maletero
48 15A ABS
49 15A Intermitentes, luces de freno
50 10A Radio
51 25A Elevalunas eléctricos (delante y detrás) - lado izquierdo
52 25A Elevalunas eléctricos (delante y detrás) - lado derecho
53 5A Luz de aparcamiento - lado izquierdo
53 25A Techo corredizo/elevable eléctrico
54 5A Sistema de alarma antirrobo
54 15A Sistema de alarma antirrobo
55 30A Unidad de control del cambio automático DSG
56 25A Limpiafaros
56 5A Luz de aparcamiento - lado derecho
57 15A Luz de cruce izquierda, regulación del alcance luminoso de los faros
58 15A Luz de cruce derecha

Distribución de fusibles en la batería (cambio manual, cambio automático DSG)

Distribución de fusibles en la batería (cambio manual, cambio automático DSG)
N°ADescripción
1 Alternador
3 Habitáculo
4 Calefacción adicional eléctrica
5 Habitáculo
6 Bujías de incandescencia, ventilador del líquido refrigerante
7 Servodirección electrohidráulica
8 25A ABS o ASR o ESP
9 30A Ventilador del líquido refrigerante
10 5A Ventilador del líquido refrigerante
11 40A ABS o ASR o ESP
12 5A Unidad de control central
13 5A Cambio automático
13 40A calefacción adicional eléctrica

Distribución de los fusibles en la batería (cambio automático)

Distribución de los fusibles en la batería (cambio automático)
N°ADescripción
1 Alternador
2 Habitáculo
3 Calefacción adicional eléctrica
4 ESP
5 Servodirección electrohidráulica
6 Bujías de incandescencia
7 25A ESP
8 30A Ventilador del líquido refrigerante
9 5A Aire acondicionado
10 40A ABS
11 5A Unidad de control central
12 5A Cambio automático
12 40A calefacción adicional eléctrica

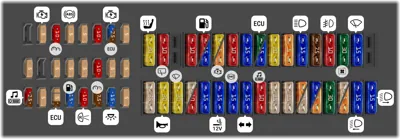

Distribución de fusibles en el tablero de instrumentos derecho

Distribución de fusibles en el tablero de instrumentos derecho
N°ADescripción
2 5A Arranque. Parada
3 10A Cuadro de instrumentos, regulación del alcance de los faros
4 5A Unidad de control para ABS
5 5A Motor de gasolina: Regulador de velocidad
6 10A Faros de marcha atrás (cambio manual)
7 15A Encendido
7 7.5A Unidad de control del motor, cambio automático
8 5A Conmutador del pedal de freno, ventilador del líquido refrigerante
9 5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas, ventilador del refrigerante
11 5A Ajuste de los retrovisores
12 5A Unidad de control p. identificación remolque
13 5A Unidad de control del cambio automático
14 10A Motor para faros proyectores halógenos con función de luz de conducción de curvas
15 5A Navegación PDA
16 5A Servodirección electrohidráulica
17 10A Radio
17 7.5A Luz de marcha diurna
18 5A Calefacción de retrovisores
19 5A Contacto S
19 5A Unidad de control del motor
19 7.5A Unidad de control del motor
20 15A Relé bomba de combustible
20 15A Unidad de control de bomba de combustible
21 10A Faro de marcha atrás, faros antiniebla con la función "CORNER"
22 7.5A Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo, volante multifunción
23 15A Iluminación del habitáculo, portaobjetos y maletero, luz de posición
24 5A Unidad de control central del vehículo
25 20A Calefacción de asientos
26 10A Limpialunetas
28 10A Motor de gasolina: Válvula AKF, motor de gasolina: Chapaleta reguladora
29 10A Inyección, bomba de agua
29 15A Bomba de combustible
30 20A Encendido
30 5A Sistema de regulación de velocidad, mando de relé para PTC
31 10A Sonda Lambda
32 15A Bomba de alta presión, válvula de presión
33 30A Unidad de control del motor
33 15A Unidad de control del motor
34 20A Bomba de vacío
35 5A Alimentación de corriente de la cerradura de encendido
36 15A Luz de carretera
37 7.5A Luz posterior antiniebla
38 10A Faros antiniebla
39 30A Ventilador
40 15A Eyectores de lavado calefactables, parabrisas, limpiacristales
42 25A Calefacción de la luneta térmica
43 20A Bocina
44 20A Limpiaparabrisas
45 25A Unidad de control central p.
45 10A Unidad de control central p. [sistema confort]
46 15A Sistema de alarma antirrobo
47 15A Encendedor, caja de enchufe en el maletero
48 15A ABS
49 15A Intermitentes, luces de freno
50 10A Radio
51 25A Elevalunas eléctricos (delante y detrás) lado izquierdo
52 25A Elevalunas eléctricos (delante y detrás) lado derecho
53 5A Luz de aparcamiento lado izquierdo
53 25A Techo corredizo, elevable eléctrico
54 15A Sistema de alarma antirrobo
54 5A Sistema de alarma antirrobo
55 30A Unidad de control del cambio automático DSG
56 25A Limpiafaros
56 5A Luz de aparcamiento lado derecho
57 15A Luz de cruce izquierda, regulación del alcance luminoso de los faros
58 15A Luz de cruce derecha
