Distribución de fusibles en el vano motor, versión 1
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Faro principal delantero derecho, unidad de luces posteriores derecha | |
| - | 20A | Válvulas para ABS | |
| - | 15A | Bocina | |
| - | 40A | Suministro de corriente para el borne 15 (encendido con.) | |
| - | 10A | Válvulas | |
| - | 10A | Sonda Lambda | |
| - | 10A | Sonda Lambda | |
| - | 15A | Unidad de control del cambio automático | |
| - | 10A | Bomba de agua | |
| - | 5A | Cuadro de instrumentos, palanca de limpiacristales y palanca de intermitentes | |
| - | 30A | Amplificador de audiofrecuencia (Soundsystem) | |
| - | 15A | Radio | |
| - | 5A | teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Unidad de control para BUS CAN | |
| - | 15A | Válvula de dosificación del combustible | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé principal | |
| - | 20A | Unidad de control de la calefacción adicional | |
| - | 30A | Limpiaparabrisas | |
| - | 10A | Ventilador del líquido refrigerante, válvulas | |
| - | 30A | Encendido | |
| - | 30A | Faro principal delantero izquierdo, unidad de luces posteriores izquierda | |
| - | 40A | Bomba para ABS | |
| - | 40A | Suministro de corriente relé | |
| - | 50A | Accesorio equipo |
Distribución de fusibles en el vano motor, versión 2
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Sonda Lambda | |
| 2 | 30A | Unidad de control del cambio automático DQ200 | |
| 3 | 5A | Cable de medición | |
| 4 | 20A | Válvulas para ABS | |
| 4 | 30A | Válvulas para ABS | |
| 5 | 15A | Unidad de control del cambio automático DQ250 | |
| 6 | 5A | Cuadro de instrumentos, palanca de limpiacristales y palanca de intermitentes | |
| 7 | 40A | Suministro de corriente para el borne 15 (encendido con.) | |
| 8 | 15A | Radio | |
| 9 | 5A | teléfono | |
| 10 | 5A | Unidad de control del motor, relé principal | |
| 10 | 10A | Unidad de control del motor, relé principal | |
| 11 | 20A | Unidad de control de la calefacción adicional | |
| 12 | 5A | Unidad de control para BUS CAN | |
| 13 | 15A | Unidad de control del motor | |
| 13 | 30A | Unidad de control del motor | |
| 14 | 20A | Encendido | |
| 15 | 5A | Sonda Lambda - gasolina Relés del sistema de precalentamiento y de la bomba de combustible - diésel | |
| 15 | 10A | Sonda Lambda - gasolina Relés del sistema de precalentamiento y de la bomba de combustible - diésel | |
| 16 | 30A | Faro principal delantero derecho, unidad de luces posteriores derecha | |
| 17 | 15A | Bocina | |
| 18 | 30A | Amplificador de audiofrecuencia (Soundsystem) | |
| 19 | 30A | Limpiaparabrisas | |
| 20 | 10A | Válvula de dosificación del combustible bomba de agua | |
| 20 | 20A | Válvula de dosificación del combustible bomba de agua | |
| 21 | 10A | Sonda Lambda | |
| 23 | 5A | Relé principal | |
| 23 | 10A | Válvulas | |
| 23 | 15A | Bomba de alta presión | |
| 24 | 10A | Ventilador | |
| 25 | 30A | Bomba para ABS | |
| 25 | 40A | Bomba para ABS | |
| 26 | 30A | Faro principal izquierdo | |
| 27 | 50A | Unidad de control del sistema de precalentamiento | |
| 29 | 50A | Accesorio equipo | |
| 30 | 50A | Alimentación de corriente |

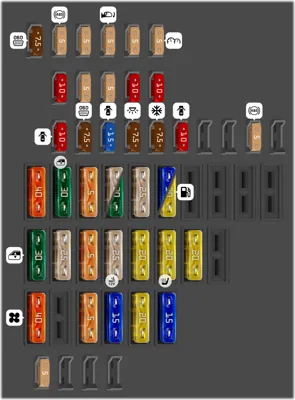

Distribución de fusibles en el cuadro de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Enchufe del diagnóstico, unidad de control del motor, relé EKP, unidad de control de EKP | |
| 2 | 5A | Unidad de control del ABS, ESP, conmutador del sistema de control presión de inflado de los neumáticos, sensor de frenado | |
| 3 | 5A | Conmutador y unidad de control de airbag | |
| 4 | 5A | WIV, luz posterior, retrovisores antideslumbrantes, sensor de presión, preparativo de teléfono | |
| 5 | 5A | Unidad de control de la regulación del alcance luminoso de los faros y orientación de los faros, unidad de control del aparcamiento asistido | |
| 6 | 5A | Cuadro de instrumentos, unidad de control de la servodirección electromecánica, Haldex | |
| 7 | 10A | Calefacción de válvula, medidor de masa de aire | |
| 8 | 5A | Unidad de control para la identificación de remolque | |
| 9 | 5A | Relé de la calefacción adicional | |
| 10 | 10A | Faro principal adaptivo izquierdo | |
| 11 | 10A | Faro principal adaptivo derecho | |
| 12 | 10A | Cierre centralizado de las puertas delanteras | |
| 13 | 7.5A | Enchufe del diagnóstico, conmutador de luz, sensor de lluvia, reloj | |
| 14 | 15A | Cierre centralizado y tapa de maletero | |
| 15 | 7.5A | Unidad de control central - luces de habitáculo | |
| 16 | 7.5A | Aire acondicionado | |
| 17 | 10A | Cierre centralizado de las puertas posteriores | |
| 20 | 5A | ABS, ESP, asistente de arranque en montaña | |
| 22 | 40A | Ventilador soplante para Climatronic | |
| 23 | 30A | Elevalunas delantero | |
| 24 | 5A | Bloqueo de la palanca selectora | |
| 25 | 25A | Calefacción de la luneta posterior térmica | |
| 25 | 30A | relé de la calefacción y ventilación independiente | |
| 26 | 25A | Caja de enchufe en el maletero | |
| 27 | 15A | Relé de la bomba de combustible, relé de la bomba de combustible, unidad de control de la bomba de combustible, inyectores | |
| 27 | 20A | Relé de la bomba de combustible, relé de la bomba de combustible, unidad de control de la bomba de combustible, inyectores | |
| 32 | 30A | Elevalunas trasero | |
| 33 | 25A | Techo corredizo/plegable eléctrico | |
| 34 | 5A | Alarma, bocina de reserva | |
| 35 | 25A | Encendedor delantero y posterior | |
| 36 | 20A | Limpiafaros | |
| 37 | 20A | Calefacción de asiento delantero | |
| 38 | 20A | Asientos posteriores calefactables | |
| 40 | 40A | Ventilador del aire acondicionado, relé de la calefacción y ventilación independiente | |
| 42 | 5A | Conmutador de luces | |
| 43 | 15A | Dispositivo de enganche para remolque | |
| 44 | 20A | Dispositivo de enganche para remolque | |
| 45 | 15A | Dispositivo de enganche para remolque | |
| 46 | 5A | Eyectores lavaparabrisas calefaccionables, relé de la calefacción y ventilación independiente, conmutador de la calefacción de asiento |
