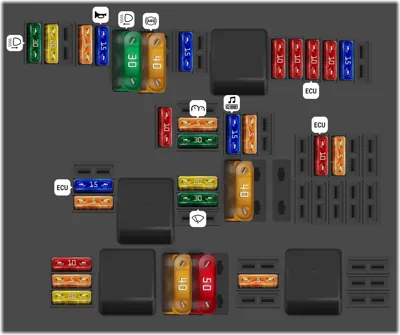

Distribución de fusibles en el vano motor, versión 1
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control central, faro principal derecho, unidad de luces posteriores derechas | |
| - | 20A | Válvulas para ABS | |
| - | 5A | Cable de medición | |
| - | 15A | Bocina | |
| - | 15A | Válvula de dosificación del combustible | |
| - | 10A | Filtro de carbón activado, válvula de recirculación de los gases de escape | |
| - | 10A | Bomba del diagnóstico de fuga | |
| - | 10A | Sonda Lambda anterior a catalizador, unidad de control del motor | |
| - | 10A | Sonda lambda posterior a catalizador | |
| - | 15A | Unidad de control del cambio automático | |
| - | 10A | Bomba del líquido refrigerante | |
| - | 5A | Cuadro de instrumentos, palanca de limpiacristales y palanca de intermitentes | |
| - | 30A | Amplificador de audiofrecuencia (Soundsystem) | |
| - | 15A | Radio | |
| - | 5A | teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Unidad de control para BUS CAN | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Activación de la marcha en inercia de la bomba del líquido refrigerante | |
| - | 20A | Unidad de control de la calefacción adicional | |
| - | 30A | Limpiaparabrisas | |
| - | 10A | Ventilador del líquido refrigerante, válvulas | |
| - | 5A | Conmutador del pedal de embrague, conmutador del pedal de freno | |
| - | 20A | Bobinas de encendido | |
| - | 5A | Activación de la bomba de combustible | |
| - | 30A | Unidad de control central, faro principal izquierdo, unidad de luces posteriores izquierdas | |
| - | 40A | Bomba para ABS | |
| - | 40A | Suministro de corriente para el borne 15 (encendido con.) | |
| - | 40A | Alimentación de corriente relé - borne xa) | |
| - | 50A | Accesorio equipo |
Distribución de fusibles en el vano motor, versión 2
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 30A | Unidad de control del cambio automático DQ 200 | |
| 3 | 5A | Cable de medición | |
| 4 | 20A | Unidad de control para ABS | |
| 5 | 15A | Unidad de control del cambio automático | |
| 6 | 5A | Cuadro de instrumentos, palanca de limpiacristales y palanca de intermitentes | |
| 7 | 40A | Alimentación de corriente borne 15, motor de arranque | |
| 8 | 15A | Radio | |
| 9 | 5A | teléfono | |
| 10 | 5A | Unidad de control del motor, relé principal | |
| 10 | 10A | Unidad de control del motor, relé principal | |
| 11 | 20A | Unidad de control de la calefacción adicional | |
| 12 | 5A | Unidad de control para BUS CAN | |
| 13 | 15A | Unidad de control del motor | |
| 13 | 30A | Unidad de control del motor | |
| 14 | 20A | Encendido | |
| 15 | 5A | Sonda lambda, relé de la bomba de combustible relé del sistema de precalentamiento | |
| 15 | 15A | Sonda lambda, relé de la bomba de combustible relé del sistema de precalentamiento | |
| 16 | 30A | Unidad de control central, faro principal derecho, unidad de luces posteriores derechas | |
| 17 | 15A | Bocina | |
| 18 | 30A | Amplificador para el procesador digital de sonido | |
| 19 | 30A | Limpiaparabrisas | |
| 20 | 20A | Válvula reguladora de la presión de combustible | |
| 21 | 10A | Sonda Lambda | |
| 21 | 15A | Sonda Lambda | |
| 22 | 5A | Conmutador del pedal de embrague, conmutador del pedal de freno | |
| 23 | 5A | Bomba de refrigerante electroválvula de limitación de la presión de sobrealimentación, válvula de conmutación del radiador | |
| 23 | 10A | Bomba de refrigerante electroválvula de limitación de la presión de sobrealimentación, válvula de conmutación del radiador | |
| 24 | 10A | Filtro de carbón activado, válvula de recirculación de los gases de escape | |
| 25 | 40A | Unidad de control para ABS | |
| 26 | 30A | Unidad de control central, faro principal izquierdo, unidad de luces posteriores izquierdas | |
| 27 | 50A | Sistema de precalentamiento | |
| 29 | 50A | Alimentación de corriente del habitáculo | |
| 30 | 40A | Borne |

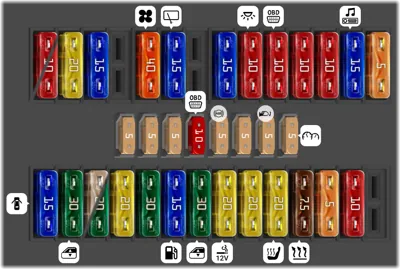

Distribución de fusibles en el cuadro de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Calefacción de la ventilación del cambio (motor diésel) | |
| 1 | 10A | Unidad de control del cambio automático DQ200 | |
| 2 | 20A | Dispositivo de enganche para remolque | |
| 3 | 15A | Dispositivo de enganche para remolque | |
| 5 | 40A | Ventilador para calefacción, ventilador para radiador, aire acondicionado, Climatronic | |
| 6 | 15A | Limpialunetas | |
| 8 | 15A | Dispositivo de enganche para remolque | |
| 9 | 10A | Unidad de control central - luces de habitáculo | |
| 10 | 10A | Sensor de lluvia, conmutador luminoso, conexión de diagnóstico | |
| 11 | 10A | Luz de conducción de curvas del lado izquierdo | |
| 12 | 10A | Luz de conducción de curvas del lado derecho | |
| 13 | 15A | Radio, cambiador para navegación móvil | |
| 14 | 5A | Dispositivo de enganche para remolque | |
| 15 | 5A | Conmutador luz | |
| 16 | 5A | Eyectores de lavado calefactables, regulador de calefacción de asientos | |
| 17 | 5A | Unidad de controla para regulación de alcance de faros y orientación de faros | |
| 18 | 10A | Conexión de diagnóstico, unidad de control del motor, sensor de freno | |
| 19 | 5A | Unidad de control de ABS, ESP, conmutador de control de presión de neumáticos, unidad de control de aparcamiento asistido, conmutador de modo offroad | |
| 20 | 5A | Conmutador y unidad de control de airbag | |
| 21 | 5A | WIV, luz posterior, retrovisores antideslumbrantes, sensor de presión, preparativo de teléfono, medidor de masa de aire | |
| 22 | 5A | Cuadro de instrumentos, unidad de control de la servodirección electromecánica, Haldex | |
| 23 | 15A | Cierre centralizado y tapa de maletero | |
| 24 | 30A | Elevalunas trasero | |
| 25 | 25A | Calefacción de la luneta posterior térmica calefacción de la luneta posterior térmica, calefacción adicional (calefacción y ventilación independiente) | |
| 25 | 30A | Calefacción de la luneta posterior térmica calefacción de la luneta posterior térmica, calefacción adicional (calefacción y ventilación independiente) | |
| 26 | 20A | Caja de enchufe en el maletero | |
| 27 | 30A | Techo corredizo/elevable eléctrico, persiana antisolar eléctrica | |
| 28 | 15A | Relé de la bomba de combustible, unidad de control de la bomba de combustible, inyectores | |
| 29 | 30A | Elevalunas delantero | |
| 30 | 20A | Encendedor delantero y posterior | |
| 31 | 20A | Limpiafaros | |
| 32 | 20A | Calefacción de asiento delantero | |
| 33 | 7.5A | Calefacción, Climatic, Climatronic | |
| 34 | 5A | Alarma, bocina de reserva | |
| 35 | 10A | Unidad de control del cambio automático DQ200 |
