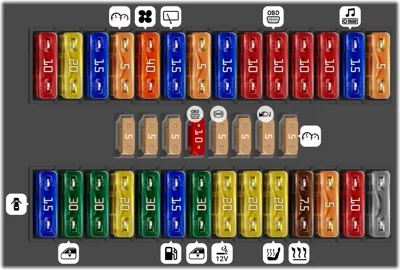

Relé principal / Relé del sistema de inyección directa de combustible para motores diésel |
| - |
|
|
Relé de alimentación para componentes del motor / Relé adicional de la bomba de refrigerante / Puente -TV23- |
| 2 |
|
30A |
Mecatrónica de la transmisión de doble embrague |
| 3 |
|
5A |
Unidad de control del sistema eléctrico del vehículo |
| 4 |
|
20A |
Unidad de control del ABS |
| 5 |
|
15A |
Mecatrónica de la transmisión de doble embrague |
| 7 |
|
40A |
Relé de alimentación del conector 15 |
| 8 |
|
15A |
Autorradio, Unidad de control con pantalla de radio y sistema de navegación, Relé del parabrisas calefactable, Estabilizador de tensión |
| 10 |
|
10A |
Relé principal, Unidad de control del motor [vehículos con motor de gasolina - no válido para CBZB, CAXA] |
| 10 |
|
5A |
Relé principal, Unidad de control del motor [vehículos con motores de gasolina CBZB, CAXA] |
| 10 |
|
5A |
Relé de inyección directa de combustible diésel, Unidad de control del motor [vehículos con motor diésel] |
| 11 |
|
30A |
Unidad de control del calefactor adicional |
| 12 |
|
5A |
Diagnóstico de la interfaz del bus de datos |
| 13 |
|
15A |
Unidad de control del motor [vehículos con motor de gasolina] |
| 13 |
|
30A |
Unidad de control del motor [vehículos con motor diésel] |
| 14 |
|
20A |
[vehículos con motor de gasolina]: Bobina de encendido 1, 2, 3 y 4 con etapa de salida de potencia, Transformador de alta tensión de encendido / [vehículos con motor diésel]: Válvula reguladora de presión de combustible, Válvula dosificadora de combustible |
| 15 |
|
5A |
[vehículos con motor diésel]: Relé de la bomba de combustible, Unidad de control del tiempo de precalentamiento automático, Relé de la bomba de combustible eléctrica 2 |
| 15 |
|
10A |
[vehículos con motores de gasolina CBZB, CAXA]: Sonda lambda, Sonda lambda detrás del catalizador de gases de escape |
| 16 |
|
30A |
Unidad de control del sistema eléctrico del vehículo |
| 17 |
|
15A |
Relé de la bocina bitonal |
| 18 |
|
30A |
Unidad de control de grabación y reproducción de audio digital Soundpaket |
| 19 |
|
30A |
Unidad de control del motor del limpiaparabrisas |
| 20 |
|
20A |
Válvula reguladora de presión de combustible [vehículos con motor de gasolina 6 no válido para CBZB, CAXA] |
| 20 |
|
15A |
[válido desde mayo de 2011]: Válvula reguladora de presión de combustible [vehículos con motores de gasolina CDAA, CDAB] |
| 20 |
|
10A |
Bomba de circulación de refrigerante |
| 21 |
|
15A |
[vehículos con motores de gasolina - no válido para CBZB, CAXA]: Sonda lambda, sonda lambda detrás del catalizador de gases de escape |
| 21 |
|
10A |
[vehículos con motores diésel]: Sonda lambda |
| 22 |
|
5A |
Sensor de posición del embrague |
| 23 |
|
5A |
Bomba de refrigerante [vehículos con motor de gasolina - no válido para CBZB, CAXA] |
| 23 |
|
15A |
Válvula reguladora de presión de combustible [vehículos con motores de gasolina CBZB, CAXA] |
| 23 |
|
10A |
Válvula solenoide limitadora de presión de sobrealimentación, válvula de conmutación del enfriador EGR, caudalímetro, resistencia calefactora para la ventilación del cárter [vehículos con motor diésel] |
| 24 |
|
10A |
Unidad de control del ventilador del radiador [vehículos con motor de gasolina] / Válvula solenoide 1 del depósito de carbón activado, válvula de ajuste del árbol de levas 1, válvula de mariposa del colector de admisión, válvula solenoide de control de presión de sobrealimentación, válvula de recirculación del turbocompresor, válvula reguladora de presión de aceite, válvula solenoide de circulación de refrigerante, relé de alimentación de componentes del motor [vehículos con motor de gasolina - no aplicable para CBZB, CAXA] / relé de la bomba auxiliar de refrigerante [vehículos con motor de gasolina CBZB, CAXA] / bomba de circulación de refrigerante 2 (vehículos con motor diésel) |
| 25 |
|
40A |
Unidad de control del ABS |
| 26 |
|
30A |
Unidad de control del sistema eléctrico del vehículo |
| 27 |
|
50A |
Unidad de control del tiempo de precalentamiento automático [vehículos con motor diésel] |
| 28 |
|
50A |
Parabrisas calefactable |
| 29 |
|
50A |
Tensión de alimentación del habitáculo |
| 30 |
|
50A |
Contacto X del relé de descarga |
