FUSIBLE DEL COMPARTIMENTO DEL MOTOR
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | 7.5A | Repuesto | |
| - | 125A | Alternador (PTC) | |
| - | 30A | Ventana eléctrica | |
| - | 40A | Caja de fusibles IP-Derecha (B+) F65-F71 | |
| - | 30A | ABS | |
| - | 30A | Caja de fusibles IP-Izquierda (B+) F45~F49 | |
| - | 30A | Llave de encendido 1 | |
| - | 30A | Asiento eléctrico del conductor | |
| - | 30A | ABS | |
| - | 15A | Luces de emergencia | |
| - | 30A | Faros | |
| - | 7.5A | Memoria | |
| - | 15A | Luz de freno | |
| - | 10A | Luz trasera (Derecha) | |
| - | 10A | Luz trasera (Izquierda) | |
| - | 15A | Antiniebla delantero | |
| - | 30A | Motor del soplador | |
| - | 10A | Claxon | |
| - | 10A | Compresor | |
| - | 10A | Descongelador | |
| - | 15A | Faros (Izquierda) | |
| - | 15A | Faros (Derecha) | |
| - | 60A | Motor PWM (GSL) | |
| - | 30A | Caja de fusibles IP-Izquierda (B+) F51-F55 | |
| - | 30A | Ventilador de enfriamiento izquierdo | |
| - | 20A | Unidad de control de la caja de transferencia | |
| - | 30A | Ventilador de enfriamiento derecho | |
| - | 30A | Llave de encendido 2 | |
| - | 40A | Calefactor de coeficiente de temperatura positivo 2 | |
| - | 40A | Calefactor de coeficiente de temperatura positivo 3 | |
| - | 40A | Relé del calefactor de coeficiente de temperatura positivo 1 | |
| - | 30A | Desempañador trasero | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de faros (Bajo) | ||
| - | Relé de luz trasera | ||
| - | Relé de ventana eléctrica | ||
| - | Relé del limpiaparabrisas (Alto) | ||
| - | Relé del calefactor de coeficiente de temperatura positivo 2,3 | ||
| - | Relé de luz antiniebla delantera | ||
| - | Relé del claxon | ||
| - | Relé del compresor | ||
| - | Relé del limpiaparabrisas (Bajo) | ||
| - | Relé del ventilador de enfriamiento (Alto) | ||
| - | Relé del ventilador de enfriamiento (Bajo) | ||
| - | Relé del ventilador de enfriamiento | ||
| - | Relé del motor de arranque | ||
| - | Relé del calefactor de coeficiente de temperatura positivo 1 |

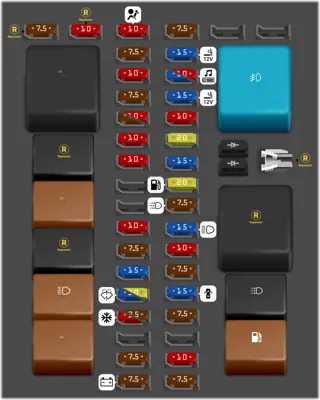

TABLERO DE INSTRUMENTOS - FUSIBLE LH
| N° | A | Descripción | |
|---|---|---|---|
| - | REPUESTO | ||
| - | Unidad de intermitentes | ||
| - | REPUESTO | ||
| - | Bocina antirrobo | ||
| - | REPUESTO | ||
| - | Faros (luz alta) | ||
| - | ALTERNADOR | ||
| - | Relé de luces antiniebla traseras | ||
| - | REPUESTO | ||
| - | LUZ DIURNA | ||
| - | Bomba de combustible [Gasolina] | ||
| 1 | 7.5A | REPUESTO | |
| 2 | 10A | REPUESTO | |
| 3 | 10A | Airbag | |
| 4 | 7.5A | Espejo exterior Reloj digital | |
| 7 | 7.5A | Palancas del tablero | |
| 8 | 10A | Caja de fusibles y relés en el compartimento del motor | |
| 9 | 7.5A | Alternador Amplificador del inmovilizador [Gasolina] | |
| 10 | 7.5A | Intermitente Luces de reversa | |
| 10 | 10A | INTERMITENTE LUZ DE REVERSA | |
| 11 | 10A | Unidad de control de transmisión / Unidad de control de la caja de transferencia | |
| 12 | 10A | ECU del motor | |
| 15 | 10A | Sistema de frenos antibloqueo (ABS) | |
| 16 | 7.5A | Faros automáticos ECM Espejo de luz de paso | |
| 17 | 15A | Calentador del volante | |
| 18 | 15A | Limpiaparabrisas delantero | |
| 18 | 20A | Limpiaparabrisas delantero | |
| 19 | 10A | Aire acondicionado | |
| 19 | 7.5A | Aire acondicionado | |
| 21 | 7.5A | Calefaccionador de cristales delantero y trasero | |
| 22 | 7.5A | Alternador | |
| 23 | 15A | Encendedor de cigarrillos | |
| 24 | 15A | Audio | |
| 24 | 10A | Audio | |
| 25 | 15A | Toma de corriente | |
| 26 | 10A | ECU del motor | |
| 27 | 20A | Inyector [Gasolina] | |
| 28 | 15A | Sensor [Gasolina] | |
| 29 | 20A | Bomba de combustible [Gasolina] | |
| 30 | 7.5A | Relé de luces diurnas | |
| 31 | 15A | Faros (luz alta) | |
| 32 | 10A | Luz antiniebla trasera Lámpara interior | |
| 33 | 7.5A | Zumbador del inmovilizador, campanilla | |
| 34 | 15A | Cerradura de puerta, desbloqueo, bocina antirrobo | |
| 35 | 7.5A | Diagnóstico de plegado | |
| 37 | 10A | Arrancador [Gasolina] ECU | |
| 38 | 7.5A | Indicador de desempañado Espejo exterior desempañado | |
| 39 | Diodo 1 | ||
| 40 | Diodo 2 |
TABLERO DE INSTRUMENTOS - FUSIBLE RH
| N° | A | Descripción | |
|---|---|---|---|
| - | (Engine ECU) Engine control unit | ||
| - | Folding | ||
| - | Unfolding | ||
| - | (Sensor) Sensores | ||
| - | (Injector) Inyectores de combustible | ||
| - | (Blower) Motor soplador de AC | ||
| 6 | 7.5A | (Engine ECU) Engine control unit | |
| 7 | 7.5A | (Engine ECU) Engine control unit | |
| 9 | 7.5A | (Engine ECU) Engine control unit | |
| 10 | 7.5A | (Engine ECU) Engine control unit | |
| 12 | 15A | (Hazard Lamp) Luz de emergencia o balizas | |
| 13 | 20A | (Passenger Power Seat) Power seats | |
| 14 | 10A | (Audio) Sistema de audio |
