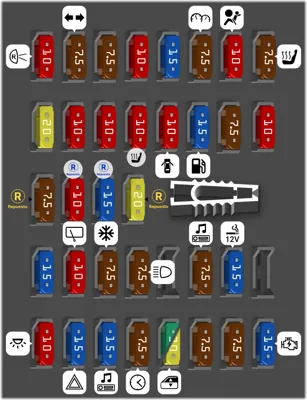

Caja del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Repuesto | |
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 20A | Repuesto | |
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Luz interior, tablero de instrumentos | |
| 2 | 15A | Luces de emergencia | |
| 3 | 15A | Radio | |
| 4 | 7.5A | Reóstato, Reloj, Controlador automático de bloqueo de puertas, STICS | |
| 5 | 30A | Ventana eléctrica | |
| 5 | 20A | Ventana eléctrica | |
| 6 | 7.5A | Diagnóstico del cinturón de seguridad | |
| 7 | 7.5A | Luz de freno del remolque | |
| 8 | 15A | Motor de arranque | |
| 9 | 15A | Limpiaparabrisas y lavador delantero | |
| 10 | 10A | Limpiaparabrisas trasero | |
| 11 | 7.5A | Aire acondicionado, Cable calefaccionado, Ventilador de refrigeración | |
| 12 | 7.5A | Faros | |
| 14 | 7.5A | Radio, Espejo retrovisor exterior | |
| 15 | 15A | Encendedor de cigarrillos | |
| 17 | 20A | Par bajo demanda (T.O.D), Unidad de control de la caja de transferencia (T.C.C.U) | |
| 18 | 10A | Luces de freno | |
| 19 | 10A | Distribución electrónica de la fuerza de frenado (EBD) | |
| 20 | 10A | Antena, Calefacción del asiento | |
| 21 | 10A | Cerradura de la puerta | |
| 22 | 15A | Bomba de combustible | |
| 23 | 7.5A | Unidad de control de la caja de transferencia (T.C.C.U), Par bajo demanda (T.O.D), Unidad de control de la transmisión (T.C.U) | |
| 24 | 10A | EGR, Relé de protección contra sobretensión | |
| 25 | 10A | Luces de reversa | |
| 26 | 7.5A | Luces direccionales | |
| 27 | 7.5A | Precalentamiento, Bloqueo de cambio | |
| 28 | 10A | Velocímetro | |
| 29 | 15A | Distribución electrónica de la fuerza de frenado (EBD), Sistema de frenos antibloqueo (ABS) | |
| 30 | 7.5A | Espejo interior, tablero de instrumentos | |
| 31 | 10A | Airbag | |
| 32 | 7.5A | Calefacción del asiento |
Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | VENTILADOR DE REFRIGERACIÓN - GSL COMPRESOR - DSL | ||
| - | RELÉ DE LUZ ANTINIEBLA DELANTERA | ||
| - | RELÉ STARLING | ||
| - | No Identificado | ||
| - | RELÉ DE LUZ TRASERA | ||
| - | RELÉ DE LUZ BAJA DEL FARO | ||
| - | RELÉ DE LUZ BAJA DEL FARO | ||
| - | RELÉ DE LUZ ALTA DEL FARO | ||
| - | RELÉ DEL DESEMPAÑADOR | ||
| - | RELÉ DE LA BOCINA | ||
| - | RELÉ DEL VENTILADOR DEL AIRE ACONDICIONADO | ||
| - | RELÉ DEL COMPRESOR | ||
| - | RELÉ DEL VENTILADOR DE REFRIGERACIÓN | ||
| - | No Identificado | ||
| - | RELÉ DE VÁLVULA ABS/ABD | ||
| - | RELÉ DEL MOTOR ABS/ABD | ||
| 1 | 120A | Alternador Principal - Gasolina | |
| 1 | 80A | Alternador Principal Diésel | |
| 2 | 7.5A | No Utilizado | |
| 3 | 10A | No Utilizado | |
| 4 | 15A | No Utilizado | |
| 5 | 20A | No Utilizado | |
| 6 | 25A | No Utilizado | |
| 7 | 30A | Interruptor de Encendido | |
| 9 | 30A | Motor Soplador | |
| 10 | 30A | Batería 1 (F1-F7) | |
| 11 | 30A | Batería 2 (F17-F22) | |
| 13 | 20A | Luz Antiniebla Delantera | |
| 14 | 25A | Ventilador del Condensador del aire acondicionado | |
| 15 | 15A | Bocina, Compresor del aire acondicionado | |
| 16 | 30A | Ventilador de Refrigeración | |
| 20 | 10A | Iluminación (Posición) | |
| 21 | 7.5A | Iluminación (Interruptor) | |
| 22 | 15A | Faro (Baja) | |
| 23 | 25A | ABS/Diferencial de Freno Automático (ABD) | |
| 24 | 15A | Faro (Alta) | |
| 25 | 10A | Indicador del Desempañador | |
| 26 | 20A | Desempañador | |
| 27 | 20A | Relé de Protección contra Sobretensión | |
| 28 | 60A | ABS | |
| 28 | 50A | ABS/ABD | |
| 29 | 15A | Relé de Protección contra Sobretensión |
Caja de Relés
| N° | A | Descripción | |
|---|---|---|---|
| - | Neutro | ||
| - | Limpiaparabrisas Delantero | ||
| - | Diferencial de Freno Automático | ||
| - | Bomba de Combustible | ||
| - | Ventana Eléctrica | ||
| - | Bloqueo de Cambio | ||
| - | Unidad de Intermitentes | ||
| - | Luz Antiniebla Trasera | ||
| - | Resistencia con Diodo |
