Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luz trasera | ||
| 2 | Bocina | ||
| 3 | Resistencia con Diodo (Motor Gasolina) | ||
| 4 | Luz antiniebla delantera | ||
| 5 | Ventilador del condensador | ||
| 6 | Compresor (Motor Diésel) Ventilador del condensador (Motor Gasolina) | ||
| 7 | Ventilador del condensador | ||
| 11 | 10A | Luz trasera | |
| 12 | 15A | Faro delantero (Izq.) | |
| 13 | 15A | Faro delantero (Der.) | |
| 14 | 15A | Luz antiniebla delantera | |
| 16 | 10A | Bocina | |
| 17 | 10A | Compresor |

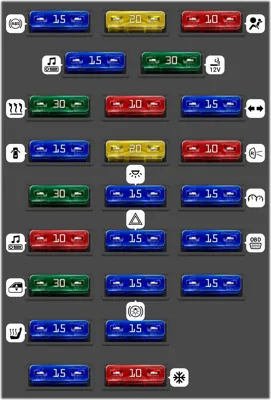

tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | ABS, ABD | |
| 2 | 20A | Techo solar | |
| 3 | 10A | Bolsa de aire | |
| 4 | 15A | Audio, Reloj, Espejo exterior | |
| 5 | 30A | Encendedor de cigarrillos, Toma de corriente | |
| 6 | 30A | Calefactor | |
| 7 | 15A | Cerradura de la puerta | |
| 8 | 30A | Trasero calefaccionado | |
| 9 | 10A | Audio, Zumbador, Timbre, Reloj | |
| 10 | 30A | Ventana eléctrica | |
| 11 | 15A | Asiento calefaccionado | |
| 12 | 15A | ECS | |
| 13 | 10A | Inmovilizador | |
| 14 | 20A | T/C | |
| 15 | 15A | Luces interiores | |
| 16 | 15A | Luces de emergencia | |
| 17 | 15A | Luz de freno | |
| 18 | 15A | Limpiaparabrisas y lavador delantero | |
| 19 | 10A | Limpiaparabrisas y lavador trasero, aire acondicionado | |
| 20 | 15A | Luz de señal de giro, Faro | |
| 21 | 10A | Luces de reversa | |
| 22 | 15A | Tablero de instrumentos, STICS | |
| 23 | 15A | T/A, Diagnóstico | |
| 24 | 15A | Relé de protección contra sobretensión (Solo gasolina) |
Caja de relés del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Limpiaparabrisas delantero | ||
| - | Luz de advertencia del ABS | ||
| - | Unidad de intermitentes | ||
| - | Bomba de combustible (solo gasolina) | ||
| - | Bloqueo de cambio (T/A) | ||
| - | Bloqueo de embrague y punto muerto | ||
| - | Techo solar | ||
| - | Bloqueo 'B' de T/A (T/A MB) | ||
| - | Ventana eléctrica | ||
| - | Luz antiniebla trasera | ||
| - | ECS |
